ÉCHELLE
DE BISEAU
VIS DE
INDICATEUR
VUE DE LA LAME PAS D’ÉQUERRE AVEC LE GUIDE,
DES RÉGLAGES SONT NÉCESSAIRES
ÉQUERRE
GUIDE
D’ONGLET
TABLE À
ONGLETS
RAPPORTEUR
D’ONGLET
VIS À TÊTE CREUSE
DE FIXATION
VIS À TÊTE
CREUSE DE
FIXATION
VIS DE
INDICATEUR
INDICATEUR
D’ÉCHELLE
INDICATEUR
D’ÉCHELLE

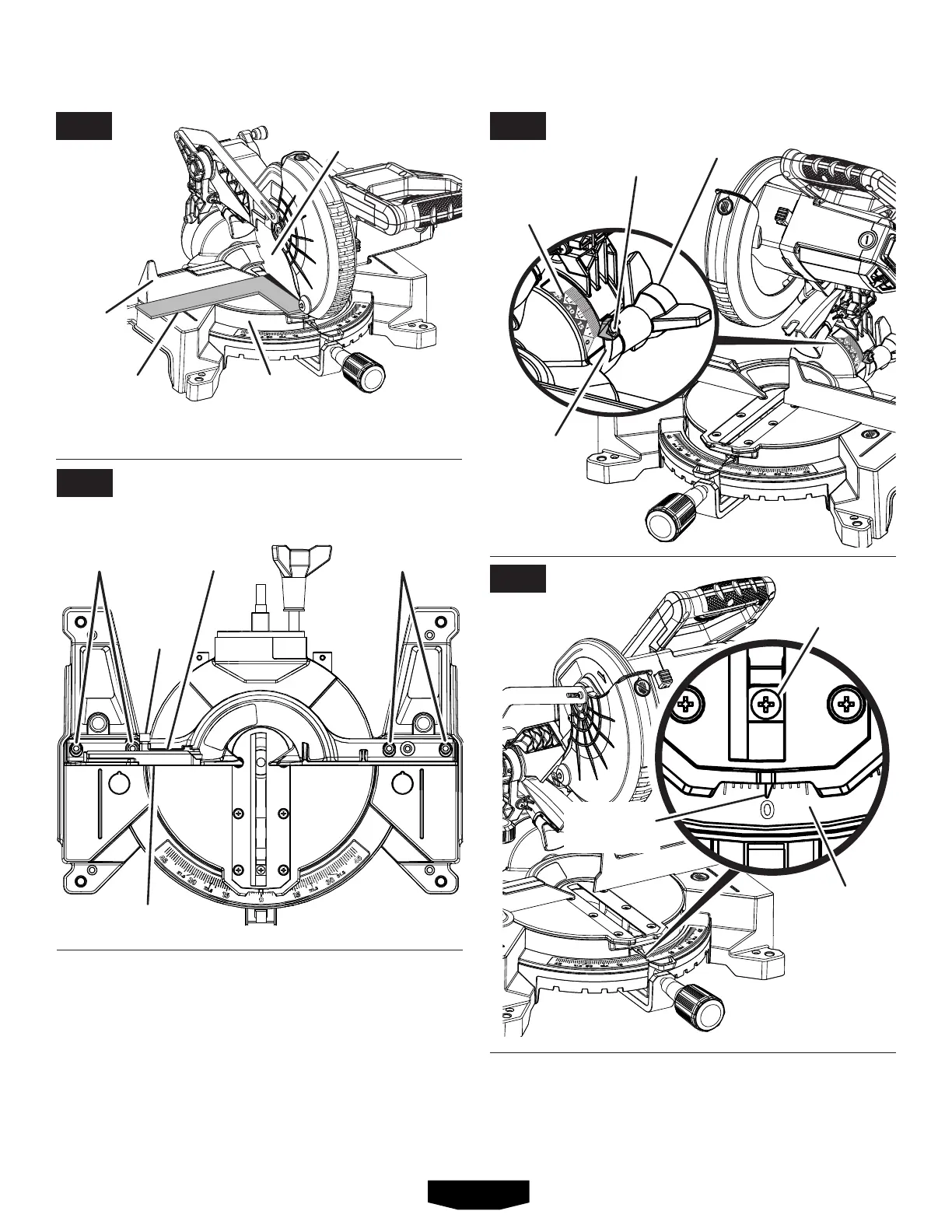

 Desserrer la vis du guide et glisser le guide à onglets
coulissant partiel vers la lame, afin d’accéder aux vis à tête
avec entraînement intérieur qui sécurisent le guide à onglets
gauche à la table.
 Avec la clé pour lame, desserrer les vis à tête creuses
immobilisant le guide longitudinal à la table à onglets.
 Tourner le guide d’onglet vers la gauche ou la droite, afin de
mettre la lame de scie parallèle à l’équerre.
 Resserrer fermement les vis et vérifier de nouveau
l’alignement du guide et de la lame.
La scie présente plusieurs indicateur d’échelle. Une fois les
réglages d’alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les figures
20 et 21.
ASSEMBLAGE
FIG. 18 FIG. 20
FIG. 21
LAME
FIG. 19
GUIDE
COULISSANT
PARTIEL
VIS DU
GUIDE
GUIDE
D’ONGLET
BOUTON DE
VERROUILLAGE
DE BISEAU
