HOJA
ESCUADRA
GUÍA DE
INGLETES

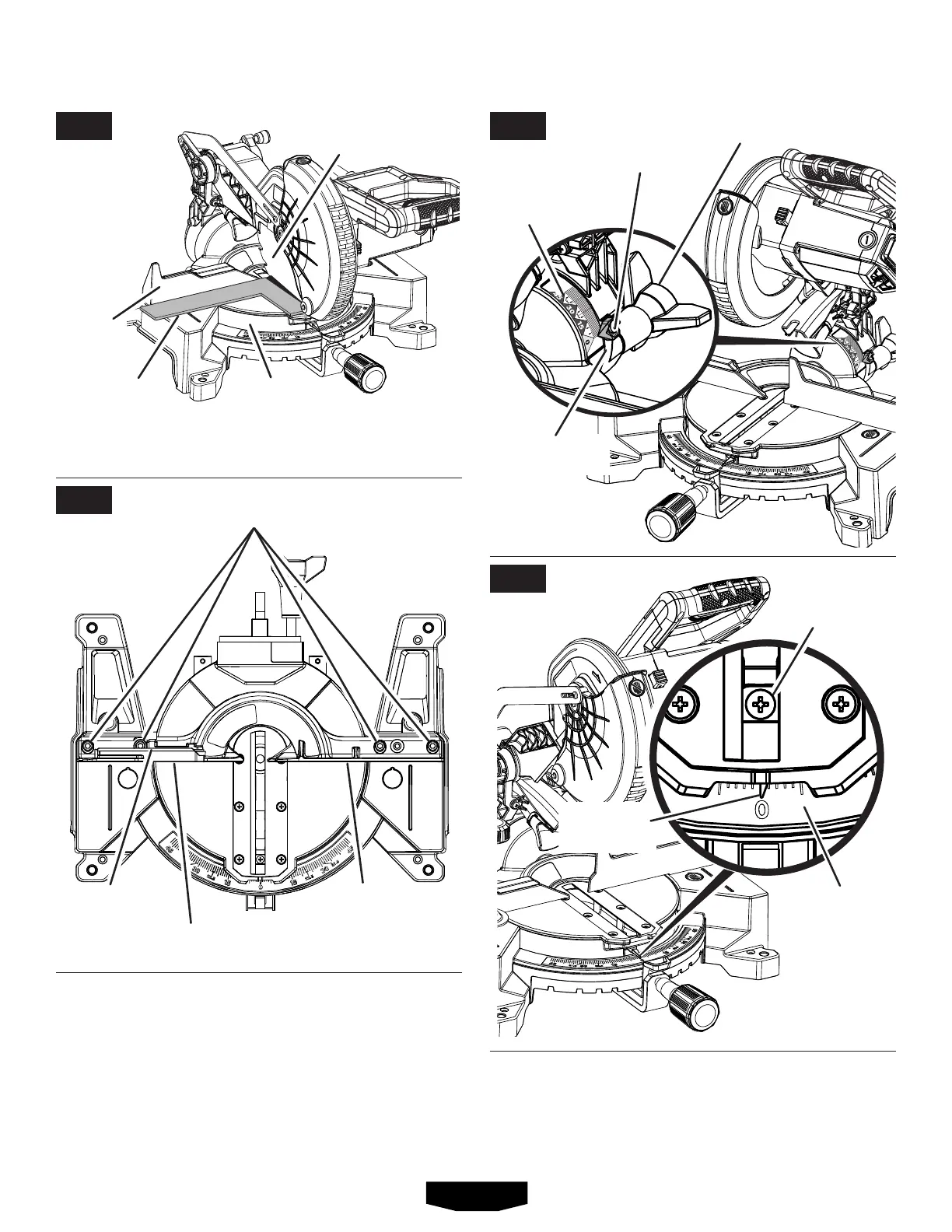

VISTA DE LA HOJA FUERA DE ESCUADRA CON
LA GUÍA, SE REQUIEREN AJUSTES
MESA DE
INGLETES
GUÍA DE
INGLETES
TORNILLO(S) DE CABEZA HUECA
 Afloje el tornillo de la guía y deslice la guía de ingletes
deslizable parcial hacia la hoja para acceder a los tornillos
de cabeza hueca que aseguran la guía de ingletes izquierda
a la mesa.
 Con la llave de hoja suministrada afloje los tornillos de
cabeza hueca encargados de asegurar el guía de ingletes
a la mesa de ingletes.
 Gire la guía de ingletes la izquierda o derecha hasta dejar la
hoja de la sierra paralela con respecto a la escuadra.
 Vuelva a apretar los tornillos firmemente y revise de nuevo
la alineación de la hoja con la guía.
La sierra ofrece varios indicadores de escala. Después de
efectuar los ajustes de escuadrado, puede ser necesario aflojar
los tornillos de la indicador y reajustarlos a cero. Vea las figuras
20 y 21.
GUÍA DE INGLETES
DESLIZABLE PARCIAL
TORNILLO
DEL GUÍA
ARMADO
FIG. 18
FIG. 19
INDICADOR
DE LA ESCALA
FIG. 20
FIG. 21
ESCALA DE
BISELES
INDICADOR
DE LA ESCALA
TORNILLO DEL
INDICADOR
ESCALA DE
INGLETES
TORNILLO DEL
INDICADOR
PERILLA DE
FIJACIÓN DE BISEL
