Obsah
1. KONTROLNÍ JEDNOTKY C80/1, C90 A C150 .................. 3
1.1. Všeobecně ……................................................................... 3
1.2. Technické údaje ................................................................... 3
2. INSTRUKCE PRO POUŽITÍ KONTROL. JEDNOTKY …..... 4
3. INSTRUKCE PRO INSTALACI KONTROL. JEDNOTKY …. 5
3.1. Sundání horního krytu …....................................................... 5
3.2. Připevňování zařízení na stěnu …......................................... 5
3.3. Zapojení čidla ….................................................................... 6
3.4. Obmněňovní přednastavitelného času .................................. 7
3.5. Servisní údaje pro kontrolní jednotku Harvia ......................... 7
1. KONTROLNÍ JEDNOTKY C80/1, C90 A C150
1.1. Obecně
Kontrolní jednotka C80/1 je pro kontrolu jednofázových kamen
(2 - 8 kW) pro rodinný typ saun, které nemají stálé kontrolní
zařízení (jednofázový elektrický systém).
Kontrolní jednotka C90 je určena pro kontrolu elektrických kamen
(2,3 – 9 kW) v rodinných saunách, které nemají stálé kontrolní
zařízení.
Kontrolní jednotky C150 se může použít na kontrolování elektrických
kamen jak v rodinných, tak ve veřejných saunách do 16,5 kw.
S kontrolní jednotkou je možno vybrat maximální délku času, kdy jsou
kamna ponechána zapnuta (4, 6, nebo 12 hodin) prostřednictvím DIP
vypínače umístěného uvnitř jednotky (zapojení se provede elektrikářem).
Čas továrního nastavení jsou 4 hodiny. Viz. 3.4.
Pozor!
Max. čas pro nastavení rodinných saun jsou 4 až 6 hodin.
Maximální čas 12ti hodin platí pro veřejné sauny.
Komponenty čidla monitorují funkčnost kontrol. jednotky.
Sensor teploty a omezovač přehřatí jsou umístěny v čidlu.
Teplota se snímána NTC termistorem, a je tam také omezovač
přehřátí, který se dá seřizovat. V případě špatné funkce nebo
selhání tento omezovač nastálo přeruší výkon kamen (omezovač
se znova zresetuje zmáčknutím tlačítka Reset, viz. Schéma 16).
Mechanická škoda (selhání výkonu/krátký obvod) pošle znamení
o chybě (Er1, Er2 nebo Er3) na displej kontrolní jednotky a výkon
kamen bude ukončen.
• Er1= Teplota měřící obvod vypínání se (Lo)
• Er2= Teplota měřící krátký obvod
• Er3= Omezovač přehřítí, obvod vypínaní
Zpráva o chybě zmizí po opravě závady.
1.2. Technické údaje
- maximílní nastavená teplota na displeji v kontrolní
jednotky je 110 °C, odchylka +/- 1°C
- maximální teplota displeje je 125°C
- velikost kontrolní jednotky: šířka 250 mm, výška
223 mm a hloubka kolem 70ti mm
- váha přibližně 0,9 kg (C80/1); 1,2 kg (C90) a nebo
1,4 kg (150)
žlutá/yellow
červená/red
bílá/white
modrá/blue
SENZOR
SENSOR

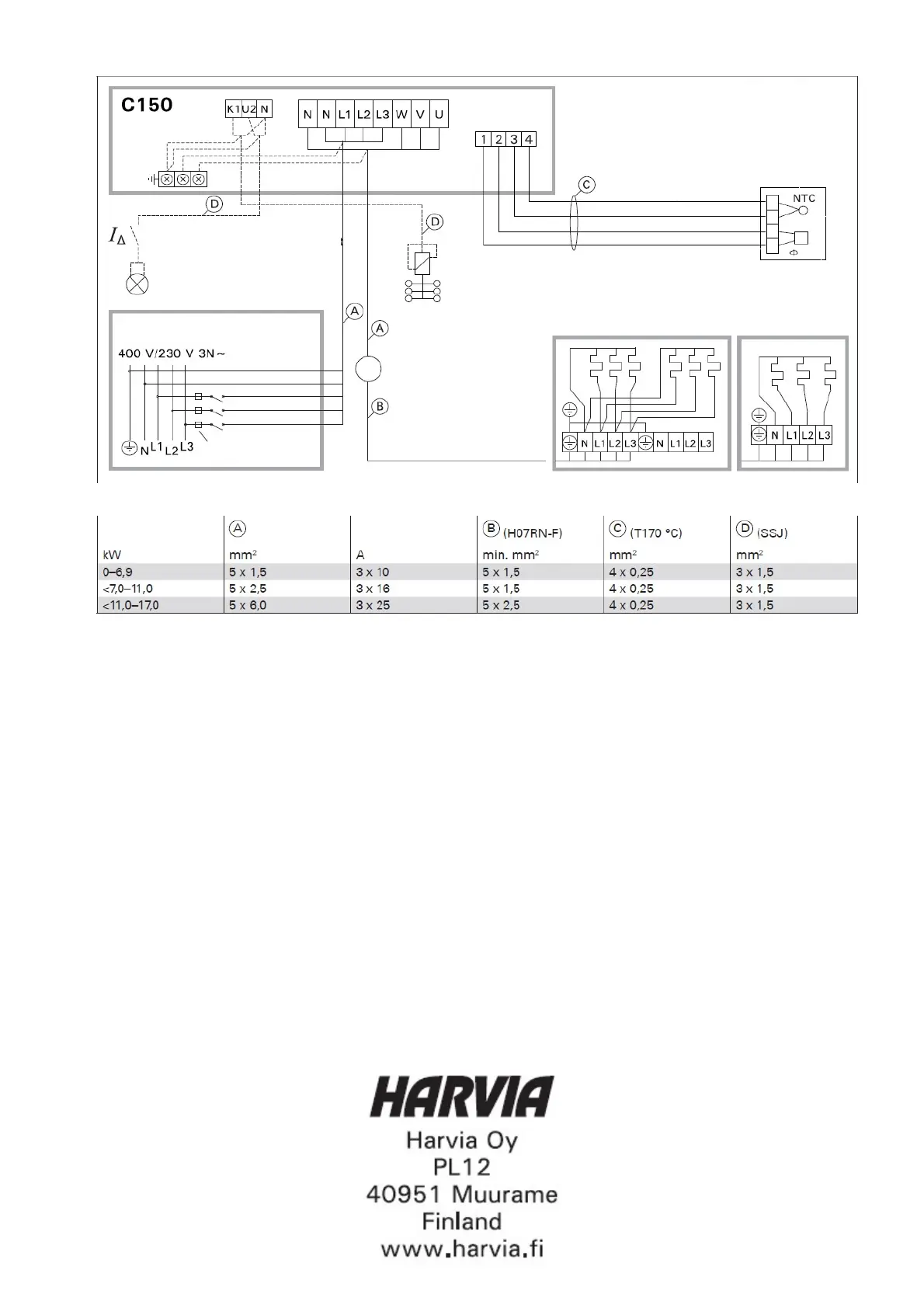

Obrázek 9
Figure 9
KAMNA MAX. 9kW
HEATER MAX. 9kW
KAMNA 9-17kw
HEATER 9-17kW
OVLÁDÁNÍ VYTÁPĚNÍ
CONTROL OF HEATING
SPOJOVACÍ BOX
JUNCTION BOX
POJISTKY
FUSES
ZBYTKOVÉ PROUDOVÉ ZAŘÍZENÍ
RESIDUAL CURRENT DEVICE
OSVĚTLENÍ
LIGHTING
HARVIA COLOUR LIGHT
MAX. 300W
ZDROJ NAPÁJENÍ
POWER SUPPLY
Výkon / Output
Kabely, Pojistky / Cables, Fuses
Pojistky/Fuses
PROUDOVÝ CHRÁNIČ
