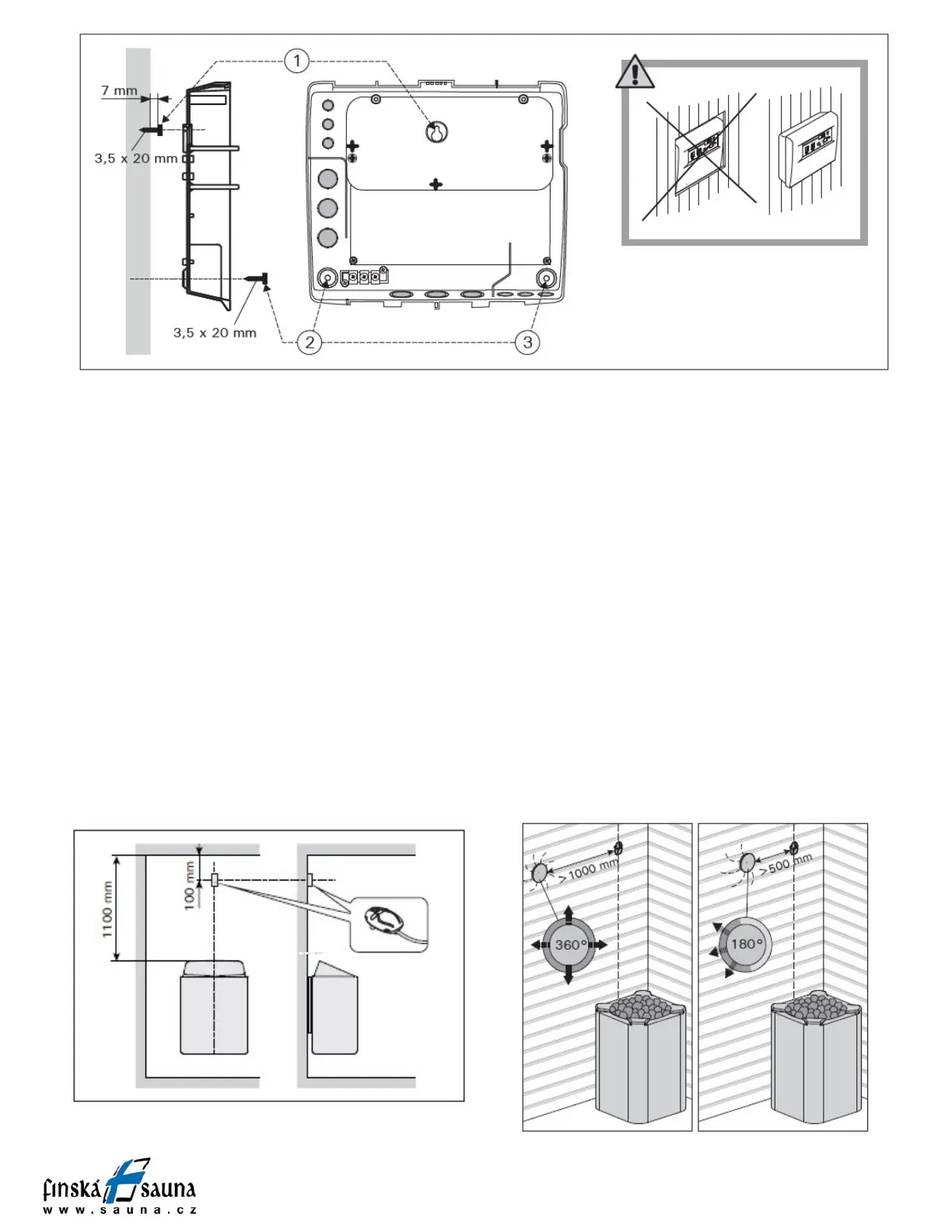

obr. 2: Instalace řídící jednotky na stěnu
Figure 2: Wall-mounting the control unit
3.3. Instalace čidla
CS
EN
Pro ovládání kamen připevněných ke zdi prostřednictvím
kontrolní jednotky, by čidlo propojeno k jednotce mělo
být instalováno do zdi v sauně nad kamna do své
středové linie, vedeno paralelně na svou stranu a 100
mm od stropu. Pro ovládání kamen připevněných k
podlaze sauny prostřednictvím kontrolní jednotky C 150,
by čidlo propojeno s jednotkou mělo být instalováno na
stěnu v sauně nad kamna, na středovou linii, 100 mm od
srtopu
Pozor! Schéma také ukazuje maximální vzdálenost
kamen od zdi, na kterou bylo instalováno čidlo termostatu.
Čidlo může také být instalováno na strop nad kamna -
ve vzdálenosti 200 mm od svislé linie jednotky a hrany
kamen. Kabel přiložený k termostatu je vyrobený ze
silikonu, jenž snese teplotu až +170 °C. Kabel by se
může prodloužit při kontaktu s kabelem s nižší teplotou
majíce souhlasnou sekci křížení, pokud se ujistíte o
tom, že po spojení teplota kabelu nepřesáhne +80 °C
3.3. Installing the Temperature Sensor
The air flow near an air vent cools down the sensor,
which gives inaccurate temperature readings to the
control unit. As a result, the heater might overheat.
The air vent’s minimum distance from the sensor:
• omnidirectional air vent: 1000 mm
• air vent directed away from the sensor: 500 mm
Note! The supply air vent of the sauna room must
not be located near the temperature sensor.
The sensor must be installed to the place defined
in these instructions. If the minimum distance is not
fulfilled, ventilation must be changed. The cable
enclosed with the thermostat is made of silicon and can
withstand temperatures of up to +170 °C. The cable can
be extended with lower temperature cable having a
corresponding cross-section, as long as you ensure that
after the connection has been made the temperature to
the cable does not rise above +80 °C.
obr. 4: Minimální vzdálenost od odvzdušňovacího ventilu
Figure 4: Sensor’s minimum distance from an air vent
obr. 3: Umístění senzoru při použití kamen montovaných na stěnu
Figure 3: The place of the sensor in connection with wall-mounted
heaters
Pro ovládání kamen připevněných ke zdi prostřednictvím
kontrolní jednotky, by čidlo propojeno k jednotce mělo být
instalováno do zdi v sauně nad kamna do své středové
linie, vedeno paralelně na svou stranu a 100 mm od
stropu. (Viz. schéma 5.) Pro ovládání kamen
připevněných k podlaze sauny prostřednictvím
kontrolní jednotky C 150, by čidlo propojeno s jednotkou
mělo být instalováno na stěnu v sauně nad kamna, na
středovou linii, 100 mm od stropu.
Pozor! Schéma také ukazuje max. vzdálenost kamen od
zdi, na kterou bylo nainstalováno čidlo termostatu.
