3
1. CONTROL UNITS C80/1, C90
AND C150
1.1. General
Control unit C80/1 is intended for the control of
1-phase sauna heaters (2–8 kW) in family saunas
which do not have fixed control devices (1-phase
electrical system).
Control unit C90 is intended for the control of
electric sauna heaters (2,3–9 kW) in family saunas,
which do not have fixed control devices.
The control unit C150 can be used to control
the electric heaters of both family saunas and
communal saunas up to 16.5 kW.
With control unit it is possible to select the
maximum length of time the heater is to be kept on
(4, 6, or 12 hours) by means of the DIP switches
situated within the unit (to be carried out by an
electrician). The factory setting is 4 hours. See 3.4.
Note! For family saunas the maximum setting time
is 4 h or 6 h. The maximum setting of 12 h applies
to communal saunas.
The components of the sensor box monitor the
functioning of the control unit. The temperature
sensor and the overheating limiter are located in
the sensor box. The temperature is sensed by an
NTC thermistor, and there is an overheating limiter
that can be reset. In case of malfunction, this
overheating limiter will cut off the heater power
permanently (the overheating limiter can be reset
by pressing the reset button, see Figure 16).
Mechanical damage (power failure/short circuit)
will cause an error message (Er1, Er2, or Er3) to
appear in the display of the control unit and the
heater power will be cut off.
• Er1=temperature measuring circuit cut off (Lo)
• Er2=temperature measuring in short circuit
• Er3=overheating limiter circuit cut off
The error message will disappear after the
malfunction has been corrected.
1.2. Technical data
• maximum setting temperature in the control
unit’s display is 110 °C, setting precision +/- 1 °C
• maximum temperature display is 125 °C
• dimensions of the control unit: breadth 250 mm,
height 223 mm and depth about 70 mm
• weight approx. 0.9 kg (C80/1); or 1.2 kg
(C90); or approx. 1.4 kg (C150)
1. STEUERGERÄTE C80/1, C90
UND C150
1.1. Allgemeines
Das C80/1-Steuergerät ist für die Steuerung ein-
phasiger elektrischer Öfen (2–8 kW) in Familiensau-
nen gedacht, die keine eigebauten Regler haben
(einphasige Elektrosystem).
Das C90-Steuergerät ist für die Steuerung elektrischer
Öfen (2,3–9 kW) in Familiensaunen gedacht, die
keine eingebauten Regler haben.
Mit dem Steuergerät C150 können Elektrosaunöfen
bis 16,5 kW sowohl für Familiensaunen als auch
für allgemeine Saunen bedient werden.
Das Steuergerät C90 hält den Saunaofen für 4
Stunden eingeschaltet.
Bei dem Steuergerät ist es möglich, die maximale
Einschaltdauer des Ofens mit Hilfe der DIP-Schalter
im Innern des Gerätes (der Installateur nimmt die
Einstellung vor) auf 4, 6 oder 12 Stunden einzustellen.
Die werkseitige Einstellung ist 4 h. Vgl. Abschnitt
3.4. Achtung! In Familiensaunen ist die maximale Ein-
schaltzeit entweder 4 h oder 6 h und in öffentlichen
Saunen 12 h.
Die Funktionen des Steuergeräts werden von
den Komponenten des Fühlergehäuses gesteuert/
geregelt. In dem Fühlergehäuse befinden sich ein
Temperaturfühler und ein Überhitzungsschutz. Ein
NTC-Thermistor tastet die Temperatur ab, und
der rückstellbare Überhitzungsschutz unterbricht
beim Auftreten eines Defekts die Stromzufuhr zum
Saunaofen (der Überhitzungsschutz kann durch
Drücken der entsprechenden Taste zurückgestellt
werden, siehe Abb. 16). Mechanische Schäden
an den Stromkreisen der Temperaturfühler und
der Überhitzungssicherung (Unterbrechung/Kurz-
schluss) bewirken Störungsanzeige am Display des
Steuergeräts (Er1, Er2 oder Er3) und Stromunter-
brechung des Ofens.
• Er1=Unterbrechung im Temperaturfühlerkreis (Lo)
• Er2=Kurzschluss im Temperaturfühlerkreis
• Er3=Unterbrechung im Stromkreis des
Überhitzungsschutzes
Die Störungsanzeige verschwindet, sobald der
Fehler behoben ist.
1.2. Technische Daten
• die maximale Temperatureinstellung am
Display des Steuergeräts beträgt 110 °C,
Präzision +/- 1 °C
• die maximale Temperaturanzeige ist 125 °C
• Maße des Steuergeräts: Breite 250 mm,
Höhe 223 mm, Tiefe ca. 70 mm
• Gewicht: ca. 0,9 kg (C80/1), ca. 1,2 kg (C90)
bzw. 1,4 kg (C150)
EN
DE

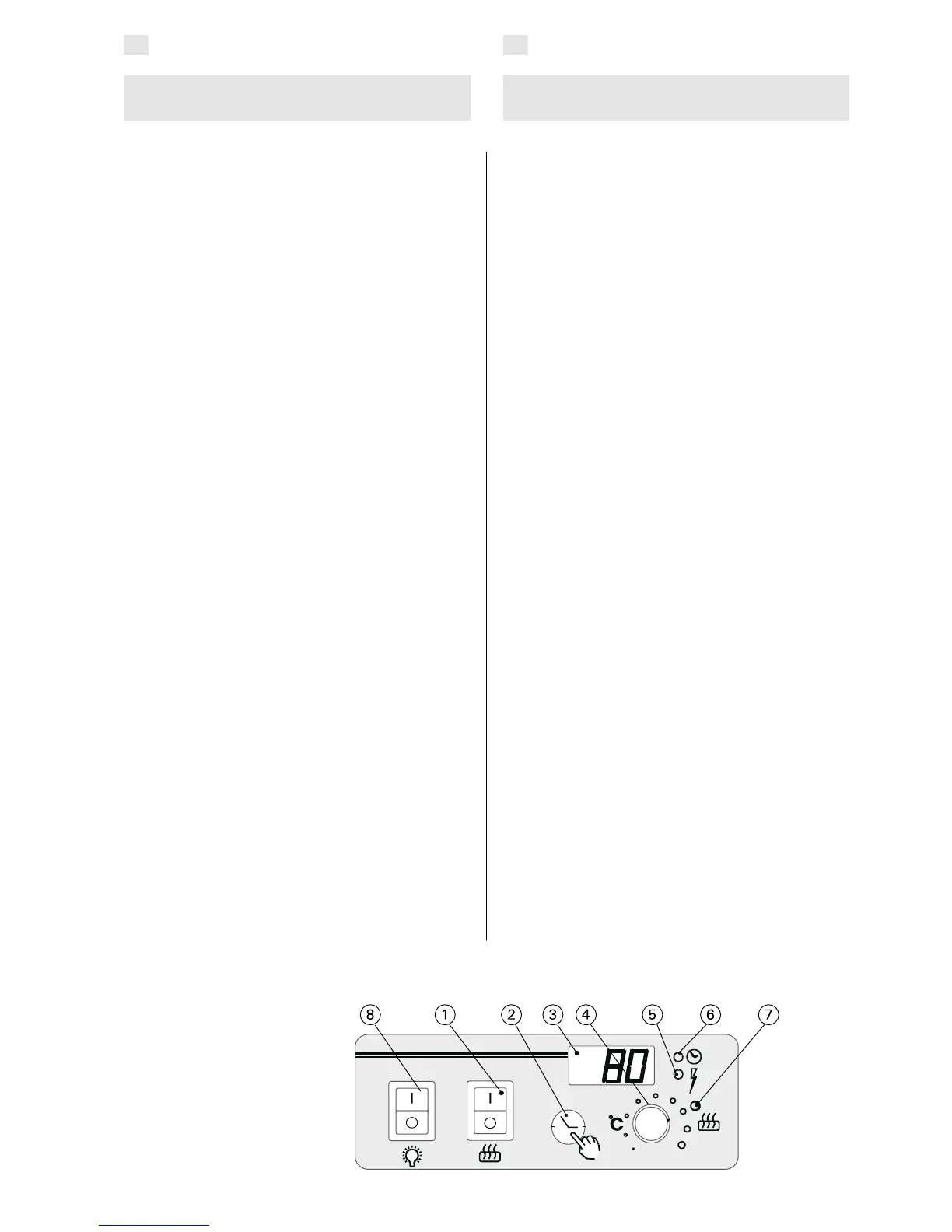

Figure 1.
Control unit: switches
and indicator lights
Abbildung 1.
Schalter und
Kontrollampen der Steuereinheit
