Genauere Anweisungen zu abweichenden Montagen
erhalten Sie von den für Elektroinstallationen
verantwortlichen lokalen Behörden.
3.4.1. Befestigung des Anschlußkabels am
Saunaofen
Die Befestigung des Anschlußkabels geschieht am
leichtesten, wenn der Saunaofen nicht fest montiert ist.
Der Saunaofen wird auf die Seite gelegt, so daß das
Ende mit den Steuergeräten nach oben zeigt. Die Befesti-
gungsschraube des Steuergeräteseite wird ca. 10–12
mm aus dem Boden der Elektrobuchse herausgeschraubt
und das Stirnstück wird vorsichtig von der Elektrobuchse
abgezogen. Für das Anschlußkabel wird das vorgestanzte
Loch im Stirnstück durchstoßen, durch welches das
Anschlußkabel zur Augentlasungsklemme und zum
Schaltstreifen geführt wird. Wenn das Anschlußkabel
befesfigt ist, wird das Ende mit den Steuergeräten vorsichtig
auf die Elektrobuchse geschoben. Siehe Abb. 11.
Stellen Sie vor Festziehen der Schraube am Stirnstück
sicher, daß der Rand der Elektrobuchse in der Nut des
Stirnstücks liegt.
Further instructions concerning exceptional
installations can be obtained from local electrical
authorities.
3.4.1. Connecting the connection cable to the heater
It is simplest to connect the heater connection cable
while the heater is loose.
Turn the heater on its side so that the end with the
controls is upwards. Open the fixing screw at the
control end about 10–12 mm out of the bottom of
the electrical box and carefully pull the end-piece
from the electrical box. Burst the pre-machined hole
on the end-piece, and push the connection cable to
the cable clamp and connector batten through this
hole. After the connection cable has been connected,
carefully push the end-piece with the controls into the
electrical box. See fig. 11.
Prior to tightening the fixing screw of the end-piece,
make sure that the edge of the electrical box is against
the bottom of the groove on the end-piece.

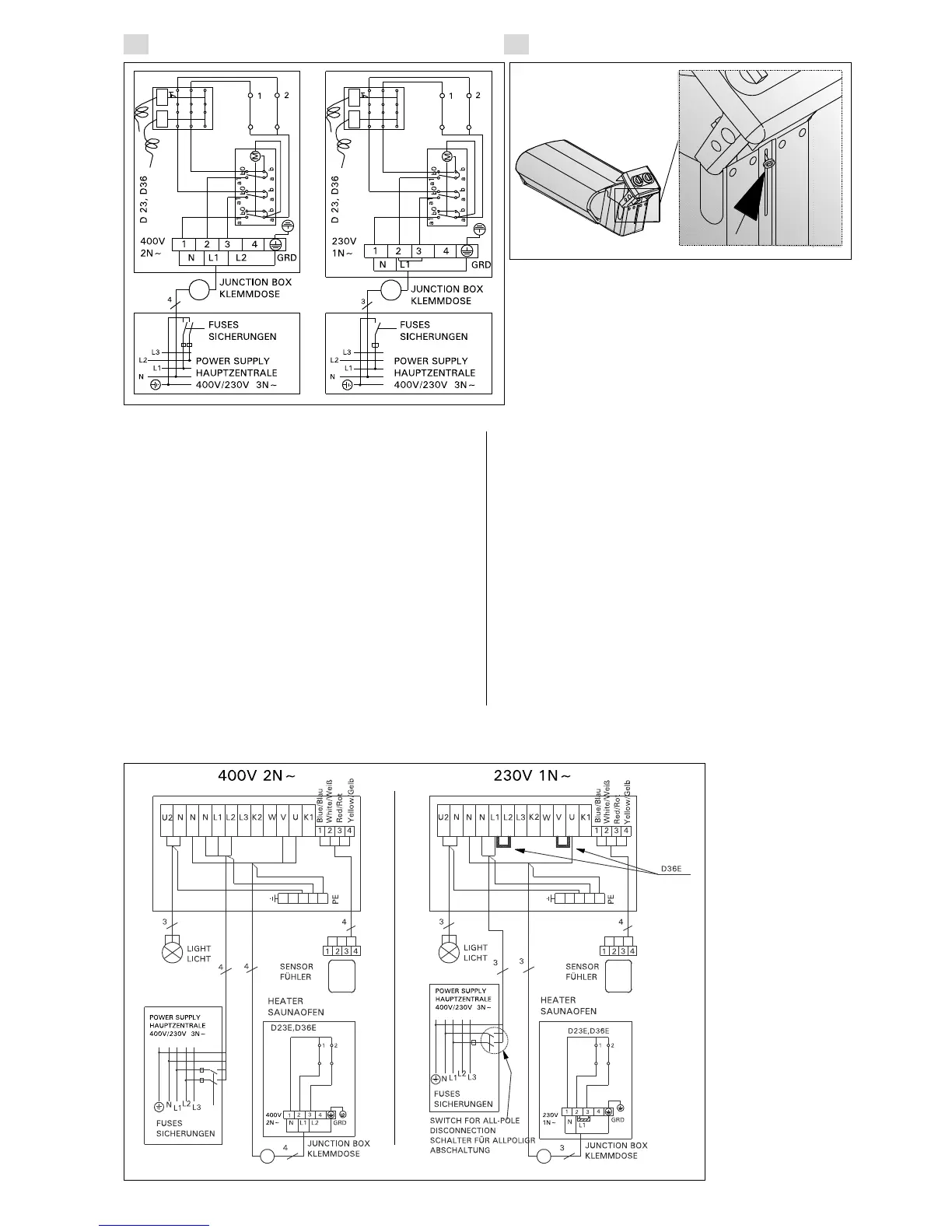

Figure 10. Electrical connections of heater
(D23, D36)
Abbildung 10. Elektroanschlüsse des Saunaofens
(D23, D36)
Figure 11. Connecting the connection cable
Abbildung 11. Befestigung des Anschlußkabels
Figure 12.
Electrical connections
of heater (D23E,
D36E) and control
unit C90
Abbildung 12.
Elektroanschlüsse des
Saunaofens (D23E,
D36) und des
Steuergerätes C90
