Kuva 9. Sähkökytkennät
Bild 9. Elinstallation

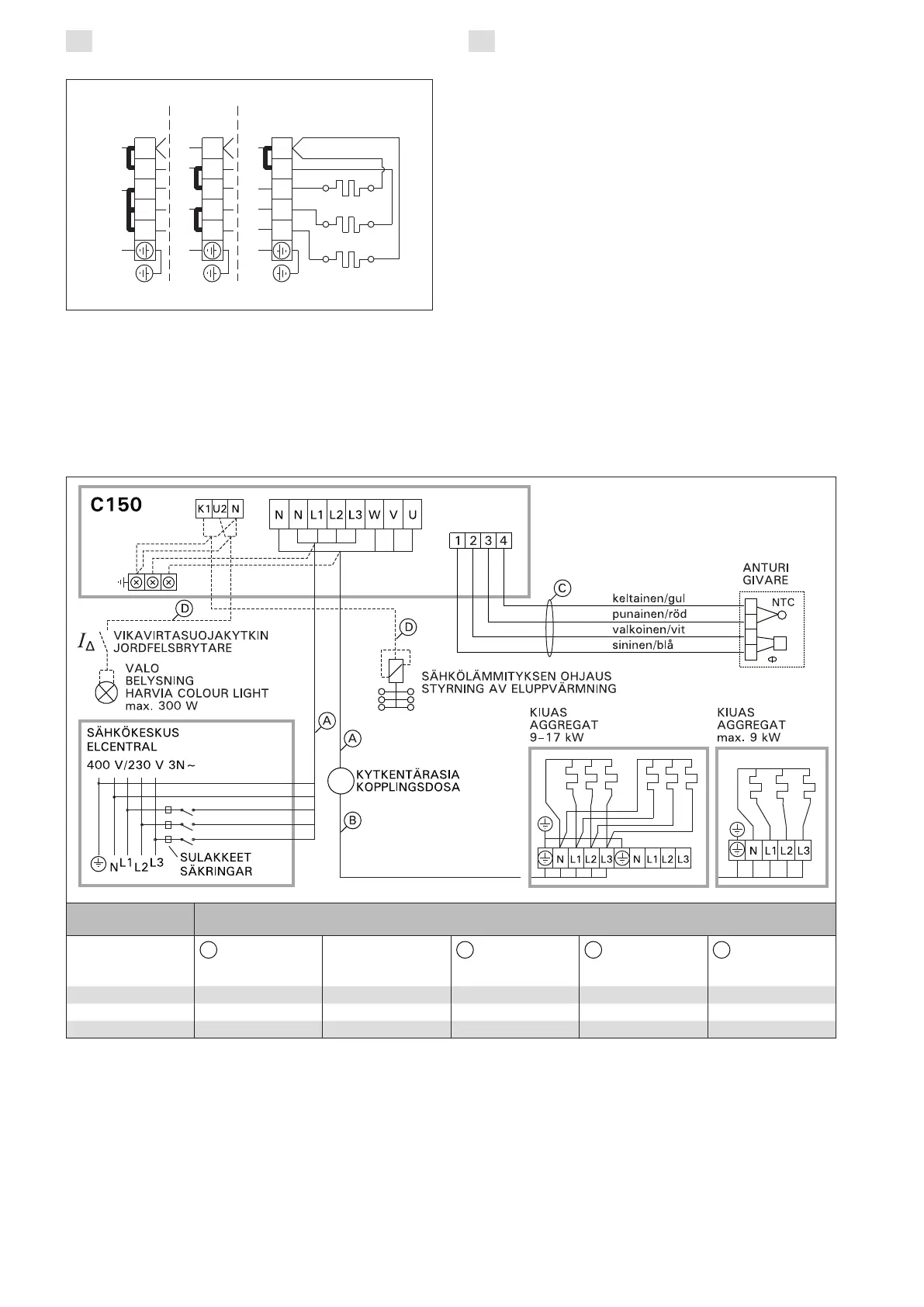

Kuva 10. C150-ohjauskeskuksen ja HL-kiukaan sähkökytkennät
Bild 10. Elinstallationer av styrenhet C150 och HL-aggregat
400 V
3N~
ZCU-882
NL1L2L3
12345
12345
12345
230 V
3~
L1L2L3
230 V
1N~
NL1
Teho
Effekt
Kaapelit/sulakkeet
Kablar/säkringar
A
Sulakkeet
Säkringar
B
(H07RN-F)
C
(T170 °C)
D
(SSJ)
kW mm² A min. mm² mm² mm²
0–6,9 5 x 1,5 3 x 10 5 x 1,5 4 x 0,25 3 x 1,5
<7,0–11,0 5 x 2,5 3 x 16 5 x 1,5 4 x 0,25 3 x 1,5
<11,0–17,0 5 x 6,0 3 x 25 5 x 2,5 4 x 0,25 3 x 1,5
