1. HARVIA XENIO1. HARVIA XENIO
1.1. General
The purpose of Harvia Xenio control unit is to con-
trol an electric sauna heater within an output range
of 2.3–11 kW. The control unit consists of a con-
trol panel, a power unit and a temperature sensor.
See figure 1.
The control unit regulates the temperature in the
sauna room based on information given by the sen-
sor. The temperature sensor and the overheat protec-
tor are located in the temperature sensor box. The
temperature is sensed by an NTC thermistor and the
overheat protector can be reset (
3.4.).
The control unit can be used to preset the start of
the heater (pre-setting time). See figure 3a.
1.2. Technical Data
Control panel:
• Temperature adjustment range: 40–110 °C.
• On-time adjustment range: family saunas
1–6 h, public saunas in apartment buildings
1–12 h. For longer operating times consult the
importer/manufacturer.
• Pre-setting time adjustment range: 0–12 h.
• Control of lighting
• Dimensions: 85 mm x 24 mm x 110 mm
• Length of data cable: 5 m (10 m extension
cables available, max. total length 30 m)
Power unit:
• Supply voltage: 400 V 3N~
• Max. load: 11 kW
• Lighting control, max. power: 100 W, 230 V 1N~
• Dimensions: 272 mm x 70 mm x 193 mm
Sensor:
• The temperature sensor is equipped with
a resettable overheat protector and a
temperaturesensingNTCthermistor(22kΩ/
T=25 °C).
• Weight: 175 g with leads (ca 4 m)
• Dimensions: 51 mm x 73 mm x 27 mm

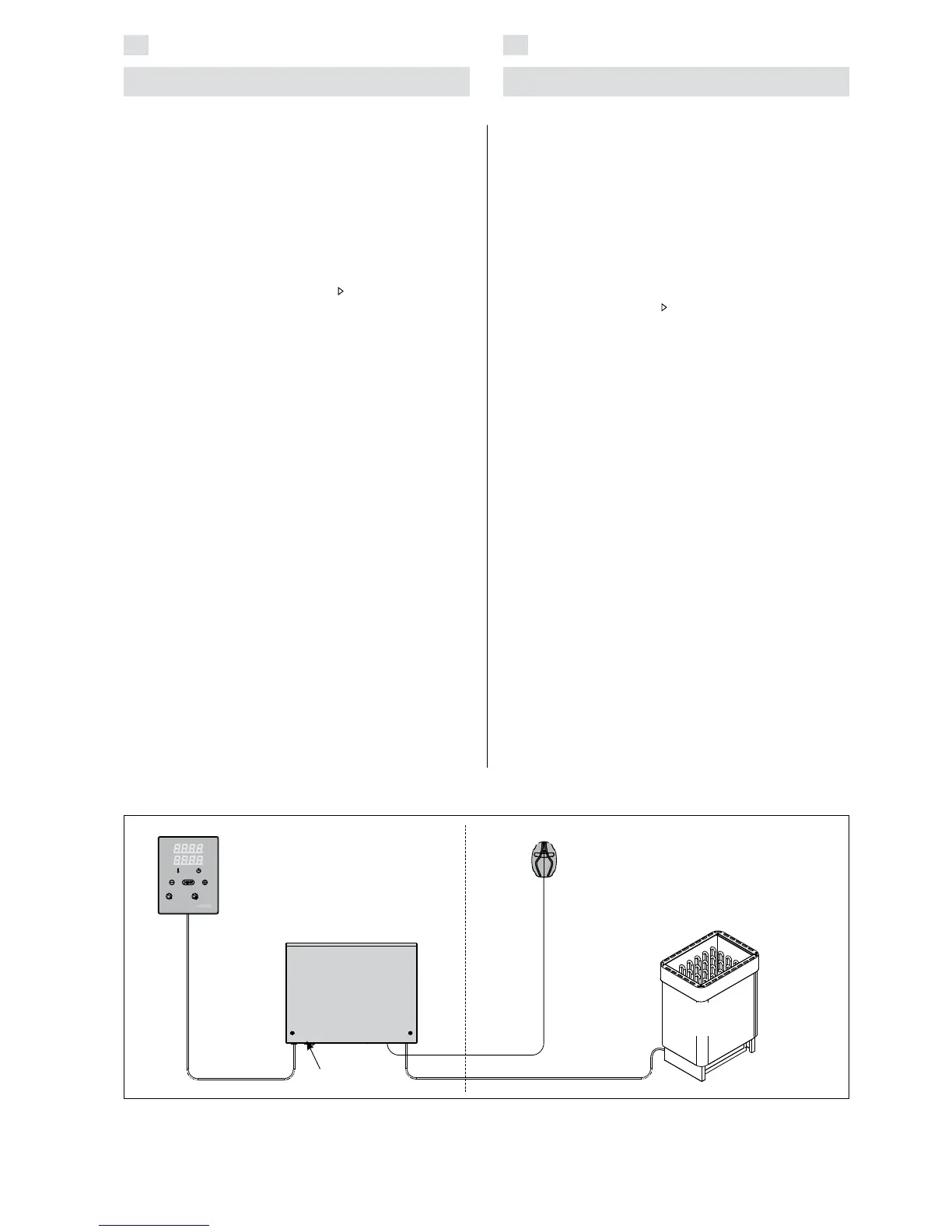

Figure 1. System components
Abbildung 1. Komponenten
Temperature sensor WX232
Temperaturfühler WX232
Heater
Ofen
Control panel
Bedienfeld
Power unit
Leistungseinheit
Sauna room
Saunakabine
Dry area
Trockener Bereich
Main switch
Hauptschalter
1.1. Allgemeines
Der Zweck des Steuergeräts Harvia Xenio ist es, ei-
nen elektrischen Saunaofen innerhalb einer Ausgangs-
leistung von 2,3–11 kW zu regeln. Das Steuergerät
besteht aus einem Bedienfeld, einer Leistungseinheit
und einem Temperaturfühler. Siehe Abbildung 1.
Das Steuergerät reguliert die Temperatur in der
Saunakabine entsprechend der von dem Fühler
gelieferten Daten. Der Temperaturfühler und der
Überhitzungsschutz befinden sich im Gehäuse des
Temperaturfühlers. Die Temperatur wird mit einem
NTC-Thermistor erfasst, und der Überhitzungs-
schutz ist rücksetzbar (
3.4.).
Mit dem Steuergerät lässt sich der Start des Ofens
voreinstellen (Vorwahlzeit). Siehe Abbildung 3a.
1.2. Technische Daten
Bedienfeld:
• Temperatur-Einstellbereich: 40–110 °C
• Betriebszeit-Einstellbereich: Familiensaunen
1–6 h, öffentliche Saunen in Apartmentgebäu-
den 1–12 h. Zu längeren Betriebszeiten befra-
gen Sie bitte den Importeur bzw. Hersteller.
• Einstellbare Vorwahlzeit: 0–12 h
• Steuerung von Beleuchtung
• Abmessungen: 85 mm x 24 mm x 110 mm
• Datakabel, Länge 5 Meter (kann mit 10 m Ver-
längerungskabeln bis 30 m verlängert werden)
Leistungseinheit:
• Versorgungsspannung: 400 V 3N~
• Max. Last: 11 kW
• Beleuchtungssteuerung, max. Leistung: 100 W,
230 V 1N~
• Abmessungen: 272 mm x 70 mm x 193 mm
Fühler:
• Der Temperaturfühler WX232 ist mit einem
rücksetzbaren Überhitzungsschutz und einem
NTC-Thermistor zur Temperaturerfassung aus-
gestattet(22kΩ/T=25°C).
• Gewicht: 175 g mit Leitungen (ca 4 m)
• Abmessungen: 51 mm x 73 mm x 27 mm
Data cable
Datakabel
