26
Verbindungsstück außen
Rohrbogen 90°, Ø 100 mm
Verbindungsstück innen
Rosette
Verbrennungsluftanschluss Bauseitig:
- min. Ø 100 mm
- max. Länge 5m, mit max. 2 Bögen
z.B. Abflussrohr (KG-Rohr) Ø 100 mm
Rohr gerade

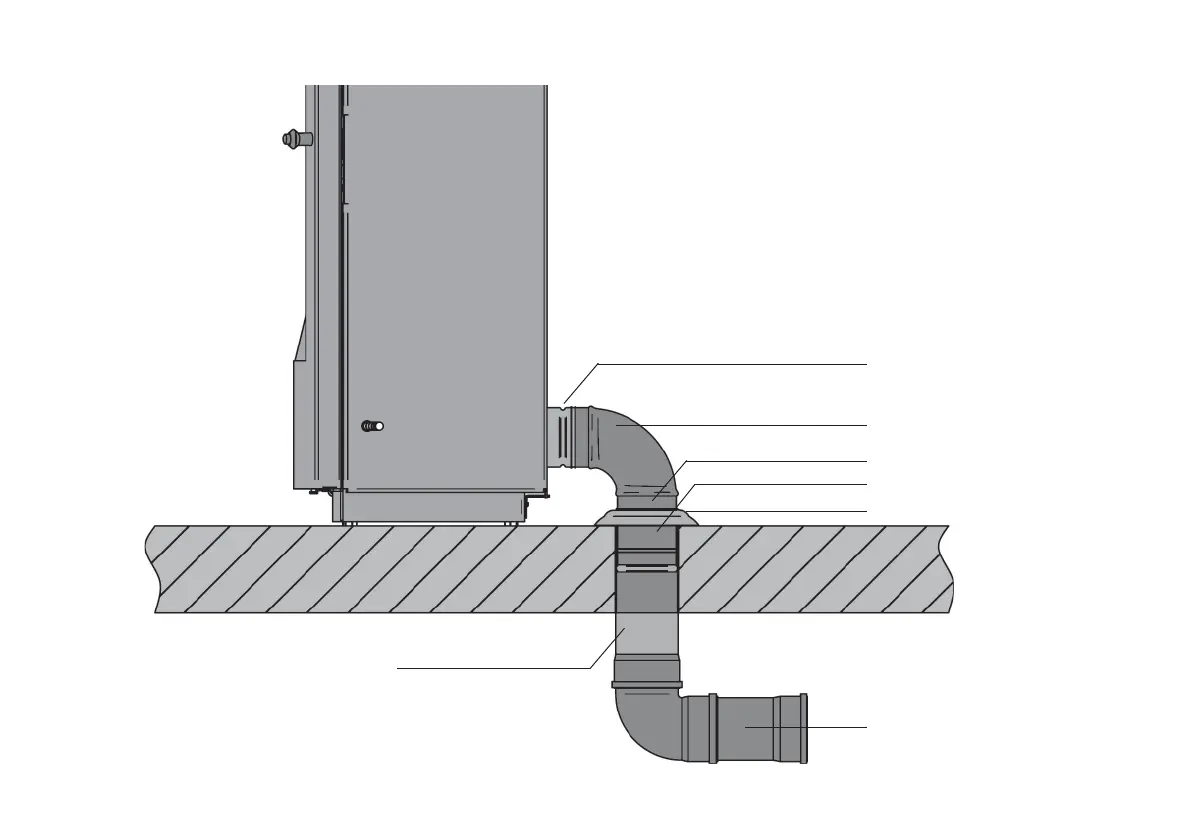

Abb. 13 Anschluss an eine Zuluftleitung Typ FC
