Raccord extérieur
Coude 90°, Ø 100 mm
Raccord intérieur
Collerette
Mise en place du raccordement air de
combustion: p. ex. tuyau d‘évacuation
(de canalisation) Ø 100
- min. Ø 100 mm
- longueur max. 5 m, 2 coudes maxi
p. ex. tuyau d‘évacuation (de canalisation) Ø 100
Tuyau droit

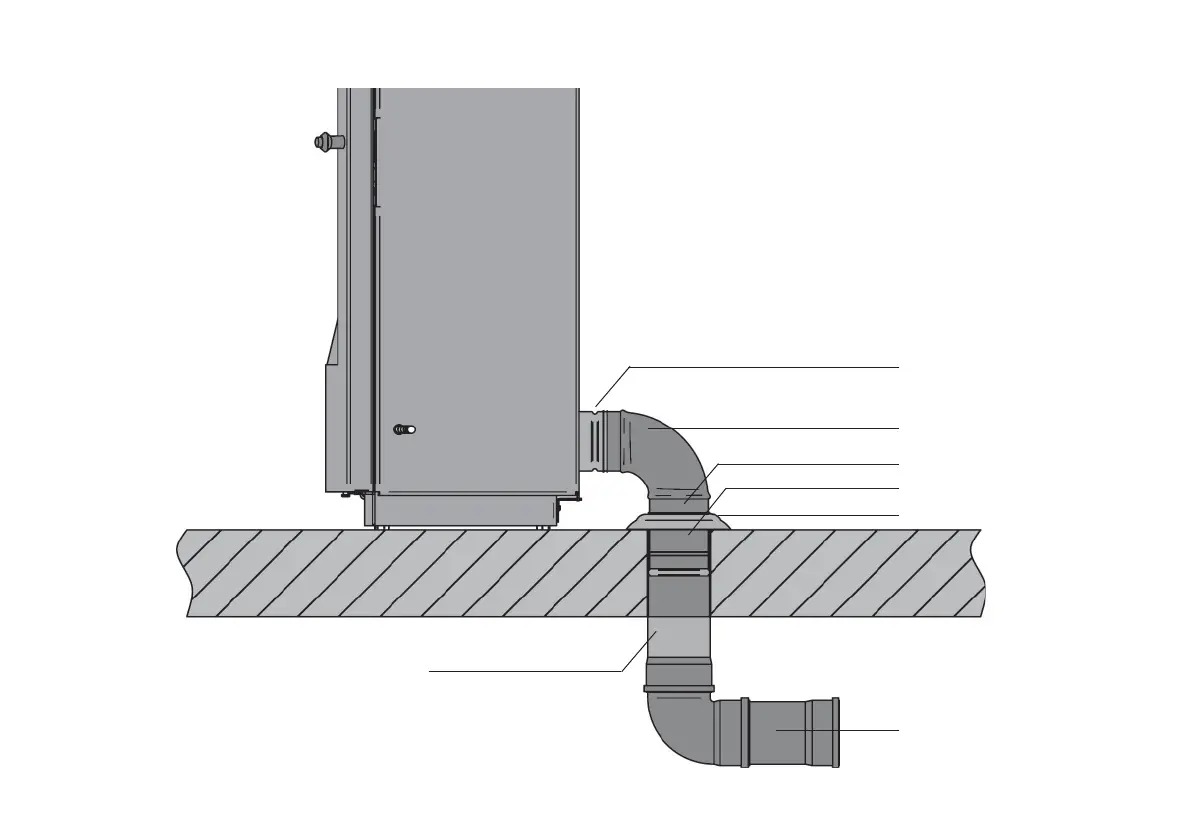

fi g. 13: Raccordement à conduit d‘admission d‘air Typ FC
51x
