3
Form No. TQ2CEM-1105

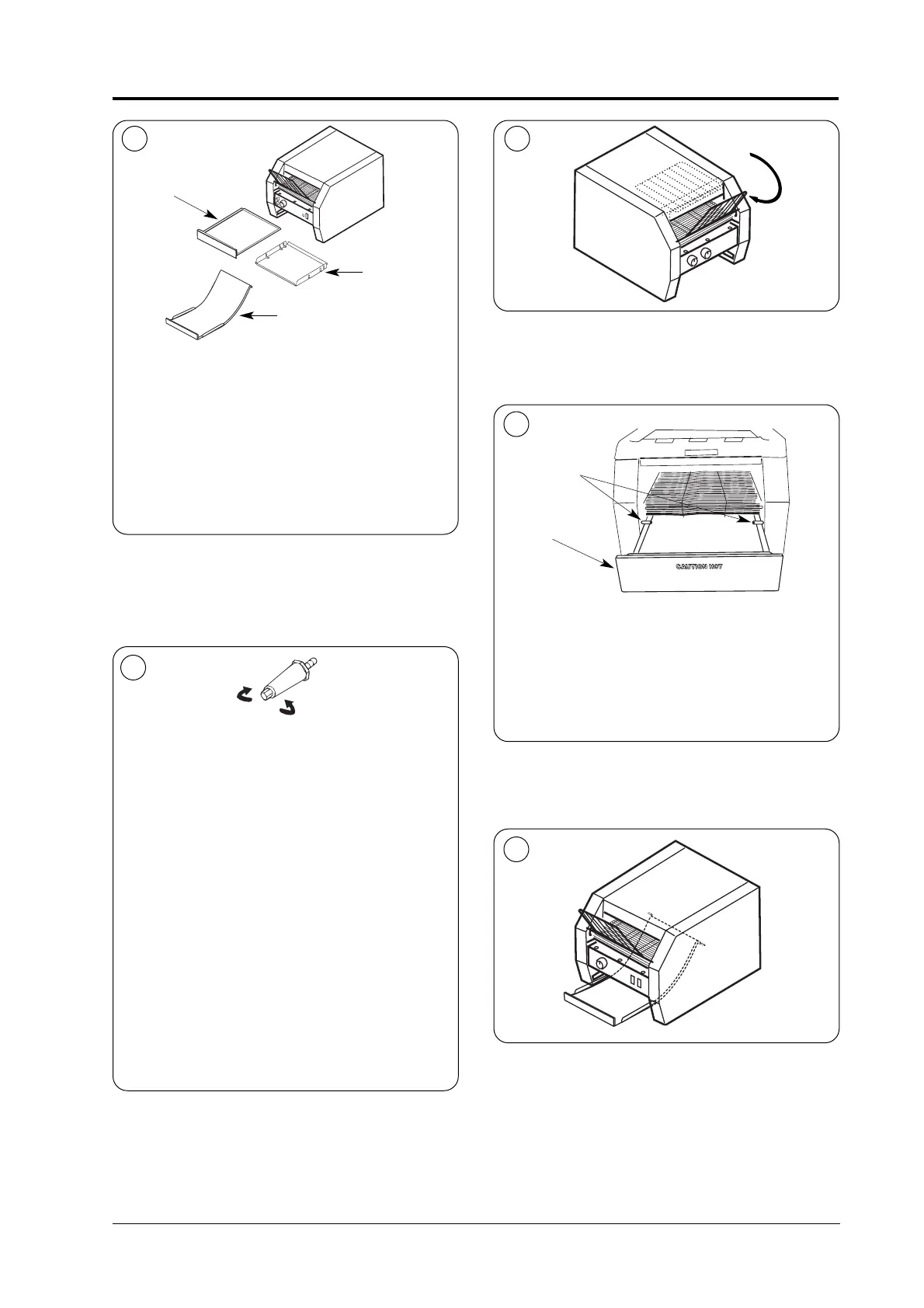

ILLUSTRATIONS
Front View – TQ-400 Vorderansicht –
Model Shown Modell TQ-400
Vista frontal – Se Muestra Vue de face – Modèle
el Modelo TQ-400
TQ-400
Vista anteriore
–
È illustrato Vooraanzicht
–
Model TQ-
il Modello TQ-400 400 Afgebeeld
A
B
C
A Crumb Tray A Krümeltasse
B Toast Collector Pan B Toast-Auffangbehälter
C Discharge Chute C Ausstoßrutsche
A Bandeja para Migas A Bac à Miettes
B Recipiente para Recoger B Bac de Récupération de
pain las Tostadas Grillé
C Canal de Descarga C Rampe de Décharge
A Cassetto Raccogli Briciole A Kruimelschaal
B Vassoio di Raccolta B Verzamelpan voor Toast
dei Toast C Afvoerplaat
C Scivolo di Uscita
A Stop Pins A Anschlagstifte
B Toast Crumb Tray B Krümelfach
A Pernos de Retención A Goupilles d'arrêt
B Bandeja para Migas
de las Tostadas B Bac à Miettes
A Spine di Arresto A Aanslagpennen
B Cassetto Raccoglibriciole B Kruimelschaal
6
Toast Feed Ramp Toast-Zufuhrrampe
Rampa de Alimentación de Rampe d'entrée du Pain
las Tostadas Voedingsoploopstuk
Scivolo di Alimentazione
7
Toast Crumb Tray Krümelfach
Bandeja para Migas Bac à miettes
de las Tostadas Kruimelschaal
Cassetto Raccoglibriciole
A
B
8
TQ-10 & TQ-15 Front Discharge Vordere Ausgabe, TQ-10
Descarga delantera de TQ-10 und TQ-15
Modèlesy TQ-15 Décharge avant Des
Uscita Anteriore, Modelli TQ-10 & TQ-15
TQ-10 e TQ-15 Afvoer aan Voorkant,
Model TQ-10 en TQ-15
4
5
Adjustable Legs Verstellbare Füße
(TQ-10 & TQ-15 Models Only) (nur Modelle TQ-10 und
Patas Ajustables (Sólo para los TQ-15)
Modelos TQ-10 y TQ-15) Pieds Réglables (Modèles
Piedini Regolabili (Solo sui TQ-10 & TQ-15 Seulement)
Modelli TQ-10 e TQ-15) Verstelbare Poten
(Alleen model TQ-10
enTQ-15)
B SHORTEN B VERKÜRZEN
B ACORTAR B RACCOURCIR
B PER ACCORCIARE B KORTER
C LENGTHEN C VERLÄNGERN
C ALARGAR C RALLONGER
C PER ALLUNGARE C LANGER
A Adjust leg using a 14 mm (9/16") open-end wrench
and turning bottom of leg accordingly.
A Die Fußhöhe mit einem 14-mm (9/16") -Maulschlüssel
durch Drehen des unteren Teils des Fußes verstellen.
A Ajuste la pata usando una llave de boca de 14 mm
(9/16") y girando la parte inferior de la pata en el
sentido correspondiente.
A Réglez les pieds avec une clé à fourche de 14 mm
(9/16"), en tournant à la base du pied dans le sens
désiré.
A Regolare la lunghezza del piedino girandone la parte
inferiore mediante una chiave fissa da 14 mm (9/16").
A De poot bijstellen met behulp van een steeksleutel van
14 mm (9/16") en de onderkant van de poot
dienovereenkomstig draaien.
A
B
C
