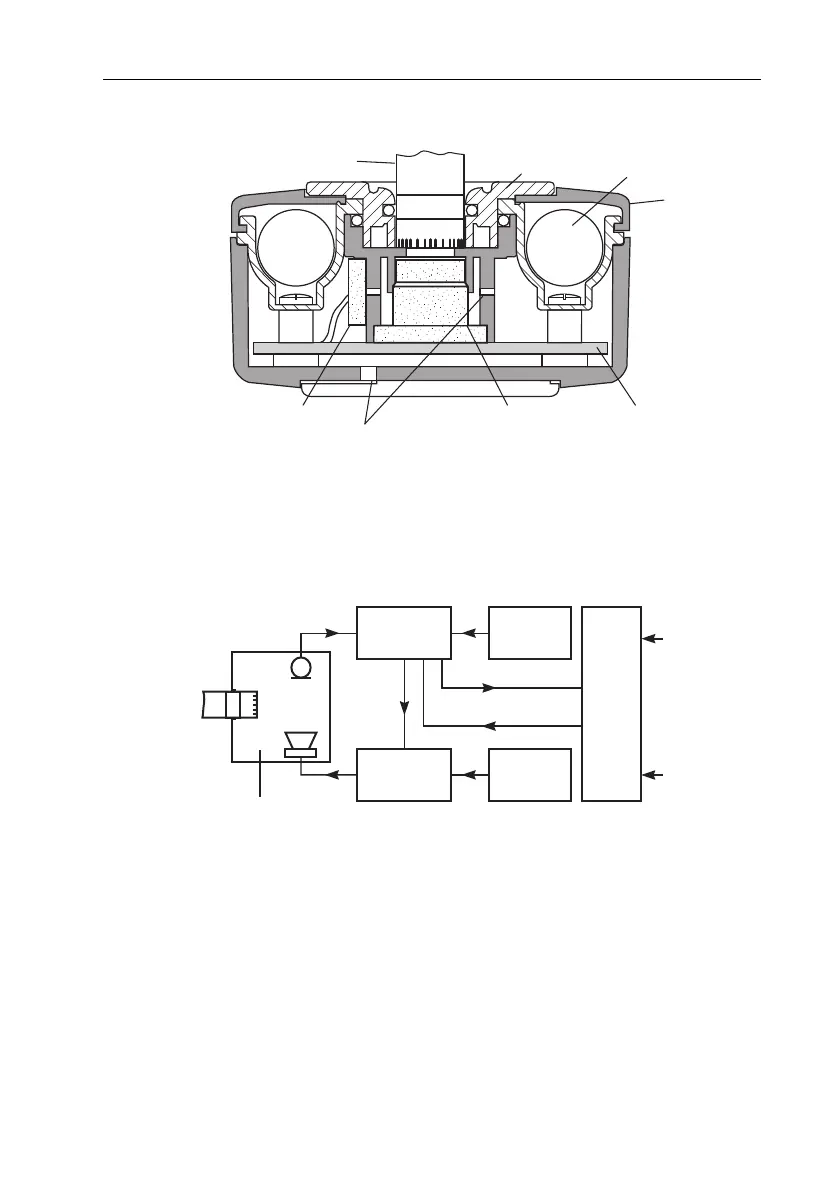

Abb.3.3 Querschnitt durch den Kalibrator
Abb.3.4 zeigt als Blockdiagramm, wie der elektronische Schaltkreis
wirkt. Die folgenden Abschnitte beschreiben die Hauptkomponenten
des Diagramms.
Abb.3.4 Blockdiagramm zur Illustration des Betriebsprinzips des Kalibrators
930129/1
BezugsmikrofonLautsprecher
Druckausgleichskanäle
Schaltkarte
Baerie
Deckel
Zu kalibrierendes Mikrofon
1/2"-Adapter
930192/1
Rückführ-
schaltung
Sinusgenerator
mit variabler
Amplitude
Frequenz-
bezug
Schalldruck-
pegel-Bezug
Kontroll-
schaltung
+20 dB
Ein/Aus
Kuppler
Zu kalibrie-
rendes
Mikrofon
Verstärkung
Übersteuerung
