Chapitre 3 – Caractéristiques
15Calibreur acoustique Type 4231
Manuel de l’utilisateur

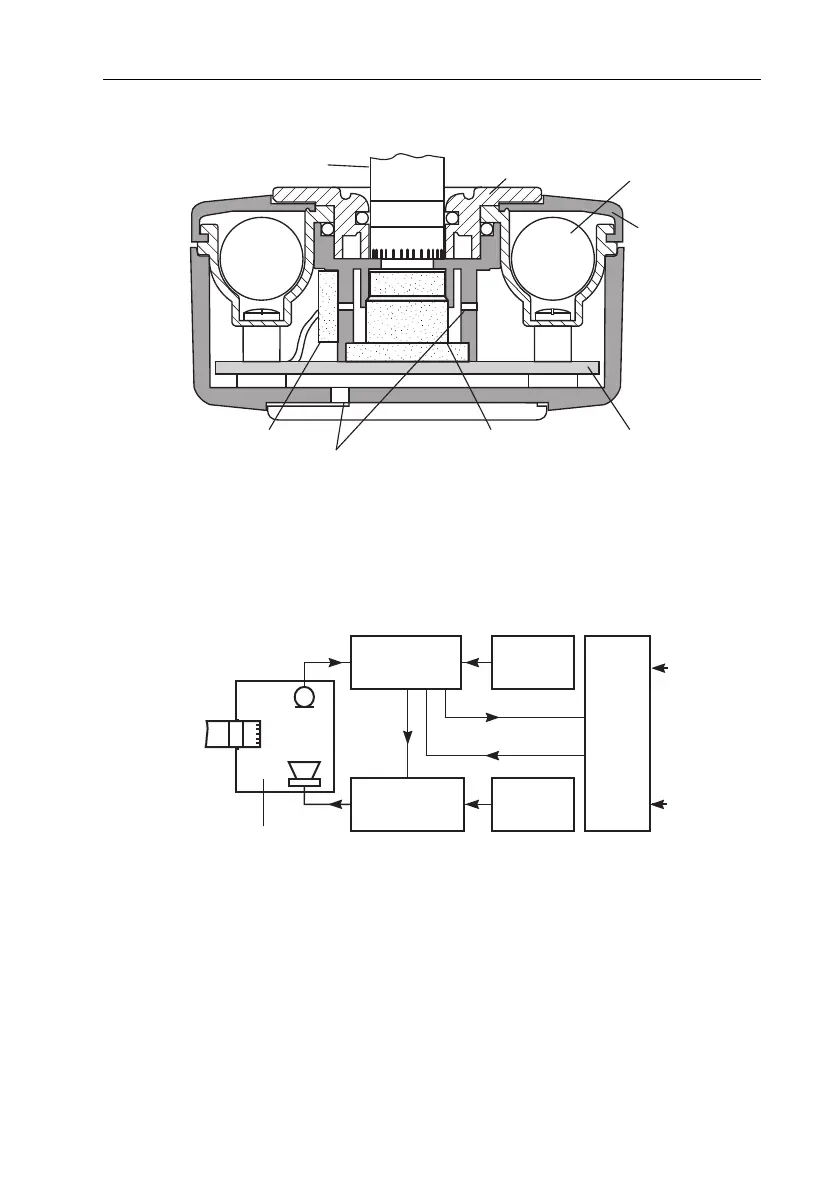

Fig.3.3 Vue en coupe du calibreur
La Fig.3.4 illustre le principe de fonctionnement du circuit
électronique, dont les principaux éléments sont décrits dans les
sections ci-après.
Fig.3.4 Fonctionnement schématisé du calibreur
930129/1
Microphone de référenceHaut-parleur
Egalisaon de pression
Circuit imprimé
Pile
Couvercle
Microphone à calibrer
Adaptateur ½"
930192/1
Circuit
d’asservissement
Générateur de
signal d’amplitude
variable
Fréquence
de référence
SPL
de référence
Circuit
de
commande
+20 dB
M/A
Coupleur
Microphone
à
calibrer
Gain
Surcharge
