HELIX DSP PRO MK3 - Page 9

9
de
und starten Sie anschließend die Software.
Sofern die Betriebssoftware des Signalpro-
zessors nicht mehr aktuell ist, wird diese auto-
matisch aktualisiert.
9. Feineinstellung der Eingangsempndlich-
keit
ACHTUNG: Um Schäden am Signalpro-
zessor zu vermeiden, ist es zwingend not-
wendig die Eingangsempndlichkeit, wie
auf Seite 5 unter Punkt 2 beschrieben, vor-
eingestellt zu haben.
Mit Hilfe der DSP PC-Tool Software kann die
Eingangsempndlichkeit kanalübergreifend in
1 dB Schritten, bis maximal +6 dB, optimal an
die Signalquelle angepasst werden.
Hinweis: Schließen Sie während dieser Pro-
zedur keinen Verstärker an die Ausgänge des
Signalprozessors.
Die Clipping LED (siehe Seite 4, Punkt 3) des
DSP PRO MK3 bzw. die Clipping Anzeige des
DSP PC-Tools dienen dabei als Kontrollinstru-
ment.
Zur Feineinstellung gehen Sie bitte wie folgt
vor:
1. Schalten Sie den Signalprozessor ein.
2. Starten Sie die DSP PC-Tool Software.
3. Die Feineinstellung der Eingangsempnd-
lichkeit nden Sie im Tab „Signalverwal-
tung“ des DCM-Menüs unter dem Punkt
„Main Input → Input Gain“.
4. Drehen Sie die Lautstärke Ihres Radios auf
90 % der Gesamtlautstärke und spielen
Sie ein geeignetes Testsignal, z.B. Rosa
Rauschen, (Vollaussteuerung 0 dB) ab.

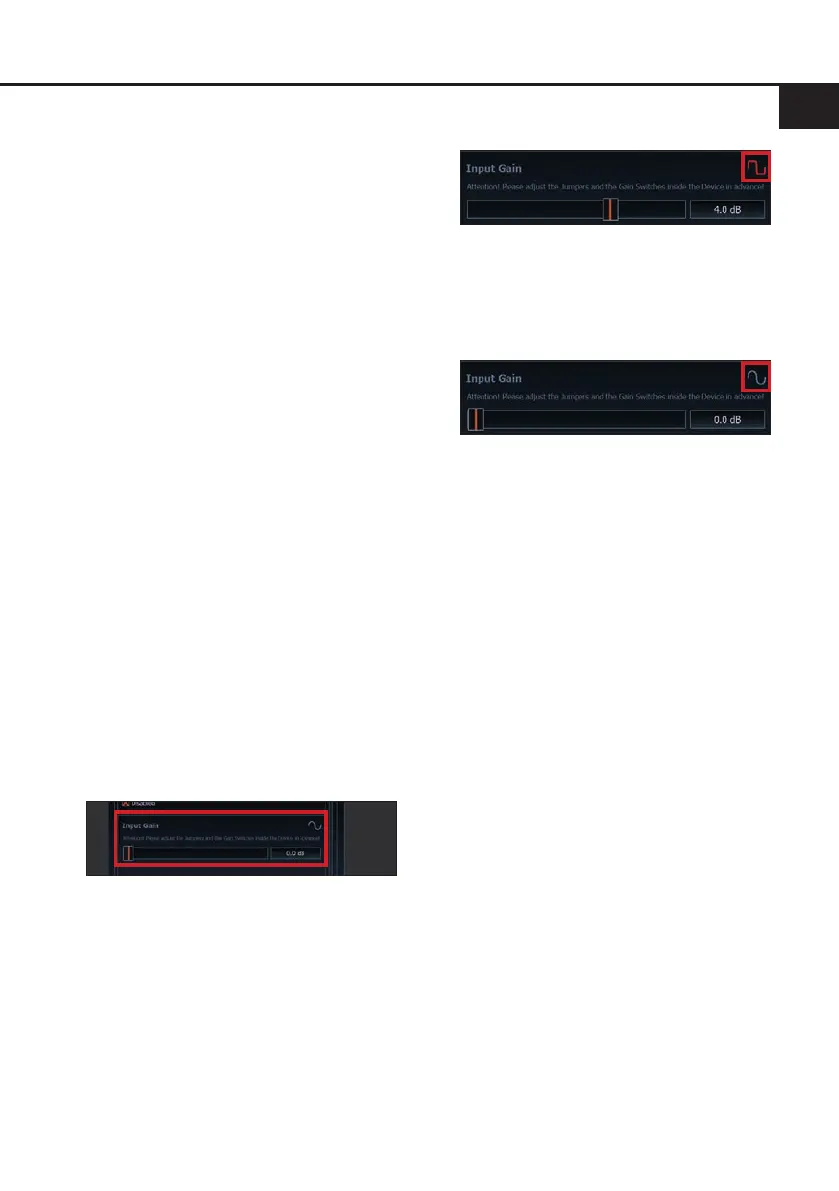

5. Sollte die Clipping LED (siehe Seite 4,
Punkt 3) bzw. die Clipping Anzeige (siehe
Markierung im folgenden Bild) bereits rot
leuchten, ist die Voreinstellung der Ein-
gangsempndlichkeit nicht korrekt. Verrin-
gern Sie diese zuerst mit Hilfe der internen
Schiebeschalter wie auf Seite 6 im Punkt 2
beschrieben. Sobald die Clipping LED
bzw. Clipping Anzeige nicht mehr leuch-
tet, verfahren Sie weiter mit dem nachfol-
genden Punkt 6.
6. Erhöhen Sie die Eingangsempndlichkeit
mit Hilfe des Reglers der DSP PC-Tool
Software bis die Clipping LED / Clipping
Anzeige aueuchtet. Schieben Sie nun
den Regler zurück bis die Clipping LED /
Clipping Anzeige wieder erlischt.
10. Konguration des DSPs
Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme des Soundsystems
die grundlegenden Einstellungen im DSP
mit Hilfe der DSP PC-Tool Software vorzu-
nehmen.
Nun können Sie den Signalprozessor mithilfe
der DSP PC-Tool Software frei kongurieren.
Nützliche Hinweise zur korrekten Einstellung
entnehmen Sie unserer Knowledge Base,
welche auf unserer Webseite bereit steht.
Achtung: Es wird dringend empfohlen, die
Lautstärke am Radio auf Minimum zu dre-
hen und an die Vorverstärker ausgänge des
DSP PRO MK3 noch nichts anzuschließen.
Speziell bei Verwendung in vollaktiven Syste-
men besteht sonst Zerstörungsgefahr für die
Lautsprecher.
11. Eingangssignal analysieren
Prüfen Sie nun mit Hilfe des Input Signal
Analyzers (ISA) der DSP PC-Tool Software
das Eingangssignal auf werkseitig einge-
stelltes Equalizing und Allpass-Filter. Infor-
mationen zum ISA nden Sie in der umfang-
reichen Knowledge Base unserer Webseite
www.audiotec-scher.com.
Achtung: Es wird dringend empfohlen, vor
der ersten Inbetriebnahme die Lautstärke
an der Signalquelle auf Minimum zu dre-
hen und an die Vorverstärker ausgänge des
DSP PRO MK3 noch nichts anzuschließen,
bis die grundlegenden Einstellungen im
