12
1. Déterminer la position de monta-
ge et repérer les points de fi xation
sur la carrosserie en fonction des
données du tableau ci-dessus.
2. Commencer par percer à Ø
3mm puis à Ø 8,5 mm. Enduire la
carros-serie aux endroits percés
d’un produit antirouille.

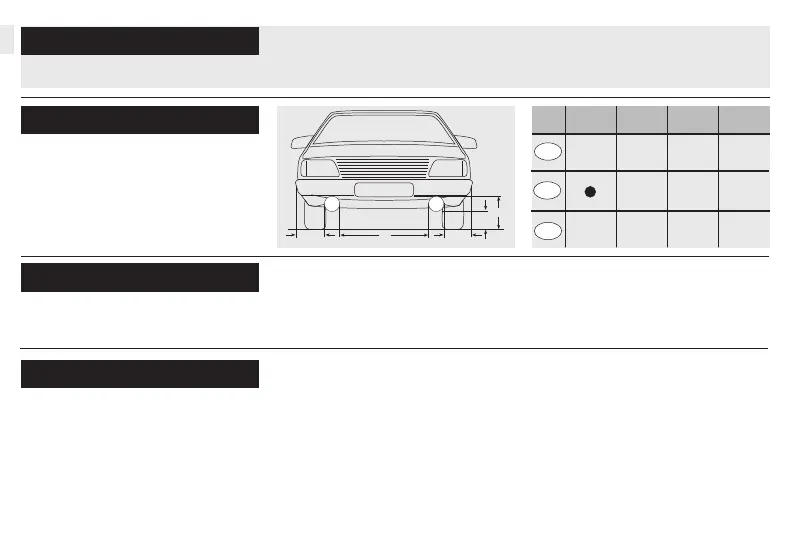

Cotes de montage :
Montage vertical ou suspendu.
Les projecteurs ne doivent ni vibrer
ni dépasser la hauteur du capot et
sont à monter de façon symétri-
que.
Outillage nécessaire :
• Mètre pliant
• Pince universelle
Clé plate ou polygonale de 13
Clé plate ou polygonale de 8
Etapes de montage :
B
CH
F
250
mm
400
mm
400
mm
A min. B min.
C min. D min.
1. Support de montage
Accessoires : voir fi gure page 6
(non fournis)
Perceuse avec mèches Ø
3 / 8,5 / 12 mm
• Tournevis cruciforme
3. Préassembler les éléments du
support et poser les vis.
Ne pas serrer à fond.
250
mm
1200
mm
1200
mm
2. Faisceau de câbles avec relais
D
CC
A
B
