Hella Micro DE - Tarvittavat Työkalut

22
1. Määrittele asennuskohta ja mer-
kitse kiinnityspisteet yllämainittujen
mittojen mukaan.
2. Poraa 3 ja 8,5 mm reiät. Käsitte-
le ruostesuojalla.

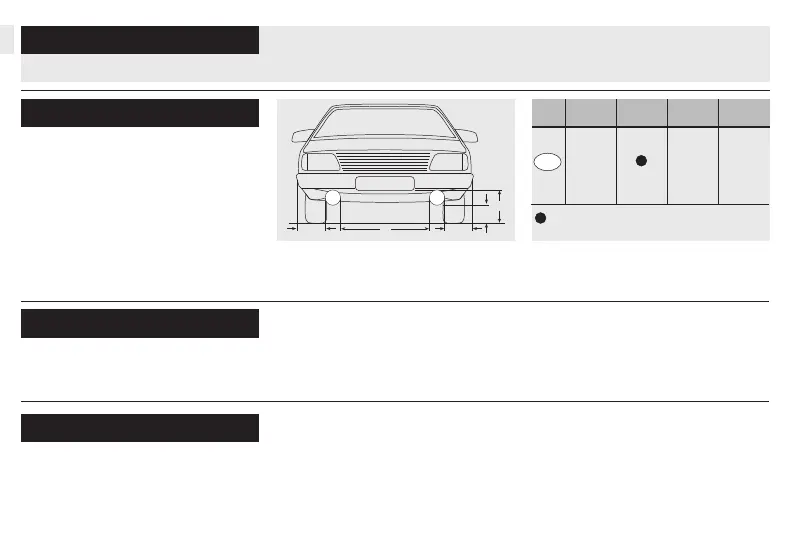

Asennusmitat:
Seisova tai riippuva kiinnitys, joko
puskurin ala- tai yläpuolelle: tuke-
vasti ja symmetrisesti.
Sumuvalojen tulee, mikäli mah-
dollista, sijaita enintään 0,40 m
etäisyydellä sivuista sekä vähintään
0,25 m etäisyydellä maasta ja enin-
tään omien päävalojen lähivalojen
korkeudella.
Tarvittavat työkalut:
• Mitta
• Pihdit
• Kiintoavain 13 mm
• Kiintoavain 8 mm
• Pora ja poranterät Ø 3 mm,
Ø 8,5 mm, 8, Ø 12 mm
• Ristipääruuvimeisseli
Asennus:
1. Asennussanka 2. Johdinsarja releineen
Lisätarvikkeet ks. kuvaa sivulla 6
(eivät kuulu toimitukseen)
3. Asenna valonheittimen jalka ja
esikiristä.
= merkitsee: ei lähivaloa korkeammalle
FIN
250
mm
400
mm
A min. B min.
C min. D min.
D
CC
A
B
