Hella Micro DE - Herramientas Necesarias; Montaje

18
1. Determinar la posición de
montaje y marcar los puntos de
fi jación según las medidas arriba
indicadas.
2. Taladrar previamente un agujero
de 3 mm y agrandarlo a 8 mm.
Tratar los agujeros taladrados con
anticorrosivo.

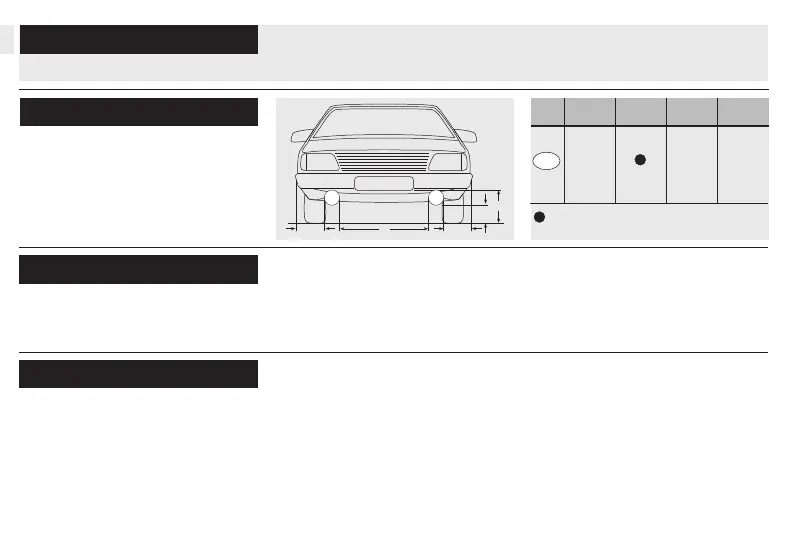

Medidas de montaje:
El montaje puede practicarse en
posición colgada o de pie. Los
faros no deben vibrar, ni quedar
más altos que el capó y han de ir
colocados simétricamente.
Herramientas necesarias:
• Metro plegable
• Alicates universales
• Llave de boca o anular,
entrecaras 13
• Llave de boca o anular,
entrecaras 8
• Taladradora con broca de
3 mm Ø, 8,5 mm Ø, 12 mm Ø
• Destornillador cruciforme
Montaje:
3. Premontar el soporte y apretar
los tornillos fuertemente a mano.
= No montar más altos que la luz de
cruce
E
250
mm
400
mm
A min. B min.
C min. D min.
1. Bastidor de montaje 2. Cableado con relé
Para accesorios, véase fi g. en pág. 6
(no se incluyen en el suministro)
D
CC
A
B
