1. Montageposition festlegen und
Befestigungspunkte entsprechend
oben genannter Anbaumaße
anzeichnen.
2. Mit 3 mm vorbohren und 8,5 mm
aufbohren. Gebohrte Metallteile
mit Rostschutz versiegeln.

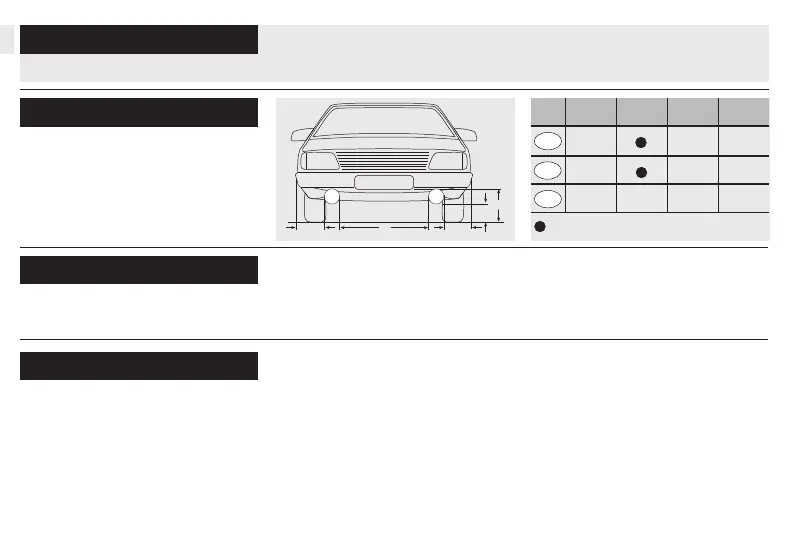

Anbaumaße:
Montage hängend oder stehend
möglich. Scheinwerfer dürfen nicht
vibrieren, über die Motorhaube
ragen und müssen symmetrisch
angebracht sein.
Benötigtes Werkzeug:
• Zollstock
• Kombizange
• Maul- oder Ringschlüssel SW 13
• Maul- oder Ringschlüssel SW 8
• Bohrmaschine mit Bohrer
Ø 3 mm, Ø 8,5 mm, Ø 12 mm
• Kreuzschlitz-Schraubendreher
Montageschritte:
3. Halterung vormontieren, und
Schrauben handfest anziehen.
= Nicht höher als Abblendlicht montieren
A
CH
D
250
mm
1200
mm
400
mm
400
mm
600
mm
A min. B min.
C min. D min.
1. Montagerahmen 2. Kabelsatz mit Relais
Zubehör siehe Abb. Seite 6
(Nicht im Lieferumfang enthalten)
