9
in der Werkstatt oder bei einer
Tankstelle einstellen. Nur richtig
eingestellte Scheinwerfer sorgen
für optimales Licht, ohne den Ge-
genverkehr zu blenden (Abb.7).
1. Glühlampe einsetzen. Glaskolben
nicht mit bloßen Fingern anfassen
(Abb. 1-2).
2. Leitungsenden zum Scheinwerfer
verlegen und durch die Gummitülle
ins Scheinwerfergehäuse führen.
Schutzschlauch über die abisolierte
Plusleitung stülpen und Kabel-
schuh anquetschen (Abb. 3).
3. Plusleitung mit Glühlampen-
anschluß verbinden und Masse-
leitung auf Haltefeder stecken.
Schutzschlauch vollständig über
die blanke Leitungsverbindung des
Glühlampenanschlusses schieben
Relais mit Anschlußklemmen
spritzwassergeschützt nach unten
einbauen.
Schalter ins Armaturenbrett einbau-
en: Entweder den im Set mitgelie-
ferten, oder einen der speziell für Ihr
Fahrzeug vorgesehen ist (Seite 3).
Masseleitung (-) der Batterie zur
Elektrischer Anschluß:
Sicherheit lösen.
Leitungen nach einem der
4 Schaltpläne (Seite 3) verlegen
und anschließen.
Mit welchem Licht Nebelschein-
Endmontage:
(Abb. 4).
Achtung Kurzschlußgefahr!
4. Leitungen aus dem Bereich
des Scheinwerfergehäuses in die
Gummitülle legen und Gummitülle
bis zum Anschlag aufsetzen (Ab-
laufstutzen immer unten), (Abb. 5).
5. Scheinwerfer in richtiger Position
(„TOP”oben, Hella lesbar, Ablauf-
stutzen unten), an vormon-tierte
Halterung schrauben und handfest
anziehen.
6. Masseleitung (-) der Batterie wie-
der anschließen. Lichtanlage prüfen,
Scheinwerfer ausrichten, Schrauben
festziehen und An-schlußleitungen
sicher befestigen.
Lassen Sie die Nebelscheinwerfer
werfer kombiniert werden dürfen,
zeigt die nachstehende Tabelle.

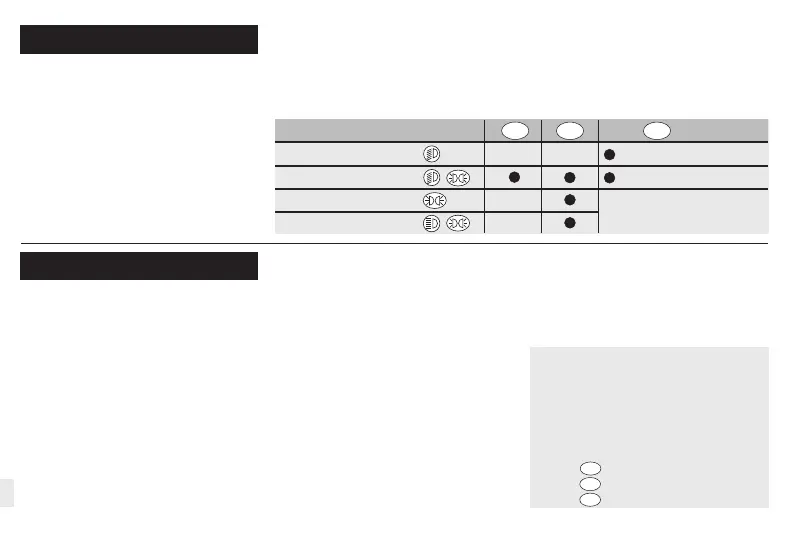

Abblendlicht
Abblend- und Standlicht
Standlicht
Fern- und Standlicht
C min. 400 mm
A
CH
D
C max. 400 mm
(siehe auch bei
„Noch ein Tip:”)
D
A
CH
Noch ein Tip:
Halten Sie die Streuscheiben sauber.
Schmutz kann bis zu 80% an Lichtleistung
schlucken, Sie fahren sicher, wenn Sie gut
sehen und gesehen werden. Haben Sie
Ersatz-Glühlampen und Sicherungen im
Fahrzeug? Wenn Sie Fragen oder Einbau-
probleme haben: Rufen Sie den Hella
Kundendienst an.
Telefon 0180/ 5 25 00 02
(14 €/Min.)
01/ 6 14 60-0
(01) 8 72 75 75
