23
1. Aseta polttimo. Lasikupua ei saa
koskettaa paljain käsin (kuvat 1-2).
2. Vie johdot valonheittimeen kumi-
suojan läpi. Liitä liitin plusjohtoon ja
suojaa liitäntä oikosululta (kuva 3).
3. Kytke plusjohto valonheittimeen
ja aseta maajohto pidikejouseen,
suojaa oikosulun varalta (vedä
kumisuoja johdon pään yli, kuva 4).
Huom.: oikosulkuvaara!
4. Asenna kumisuoja valonheittimen
Asenna rele niin, että liitäntänavat
osoittavat alaspäin, jolloin rele on
suojattu roiskevedeltä.
Asenna kytkin kojelautaan: joko
sarjassa mukana toimitettu yleis-
kytkin tai erityinen ajoneuvokohtai-
nen kytkin (sivu 3).
Sähköliitäntä:
Loppuasennus:
Vielä eräs tärkeä huomautus:
Pidä lasit puhtaina. Lika vähentää
valotehoa jopa 80 %.
Puhtailla valonheittimillä näet ja
näyt paremmin liikenteessä.
Muista varapolttimot ja sulakkeet.
Käytä ainoastaan korkealaatuisia
tuotteita.
koppaan, vedenpoistoreikä aina
alaspäin (kuva 5).
5. Aseta valonheitin oikeaan asen-
toon (TOP-merkintä aina ylhäällä,
Hella-teksti oikeinpäin, vedenpoisto-
reikä alaspäin).
6. Kytke akun maajohto (-). Testaa
valojen toiminta ja suuntaus. Kiristä
ruuvit ja varmista liitäntäjohtojen
kytkennät.
Jotta vastaantuleva liikenne ei
väärin suunnattujen valojen joh-
dosta sokaistu ja aiheuta vaarati-
lanteita, on valojen säätö annetta-
Sumuvalot eivät saa toimia
huomiovalojen kanssa.
Sumuvalot saavat palaa lähi- ja
kaukovalojen kanssa, mutta ne
täytyy varustaa erillisellä kytkimellä.
va ammattitaitoisen huoltamon
tai korjaamon suoritettavaksi.

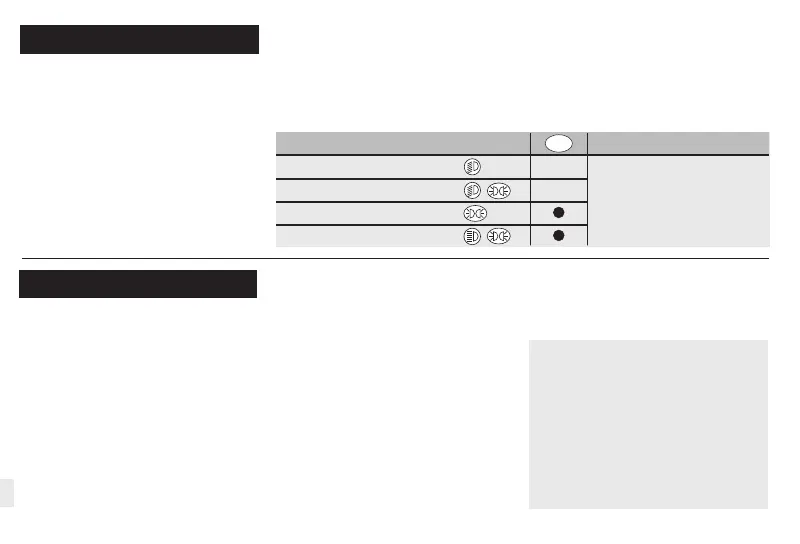

Lähivalo
Lähi- ja seisontavalo
Seisontavalo
Kauko- ja seisontavalo
FIN
Irrota akun maajohto (-).
Liitä johdot noudattaen yhtä sivulla
3 esitetyistä neljästä kytkentäkaa-
viosta, ottaen huomioon seuraavat
seikat:
Sumuvalot eivät saa toimia yksinään.
Kytkentäkaavioiden symbolien selitykset:
