1. De positie van de te monteren
schijnwerpers bepalen en de beve-
stigingspunten volgens boven-
genoemde montage-afmetingen
aftekenen.
2. Met 3 mm voorboren en met
8,5 mm naboren. De geboorde
gaten met een anti-corrosiemiddel
bewerken.

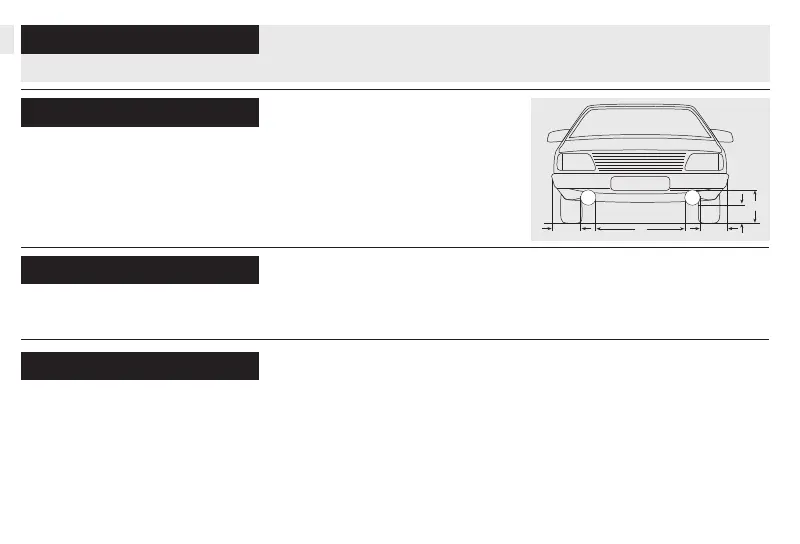

Montage-afmetingen
Montage hangend of staand
mogelijk. Schijnwerpers mogen
niet trillen, niet boven de motorkap
uitsteken en moeten symmetrisch
zijn geplaatst.
Noodzakelijk gereedschap:
• Duimstok
• Combinatietang
• Steek- of ringsleutel SW 13
• Steek- of ringsleutel SW 8
• Boormachine met boren
Ø 3 mm, Ø 8,5 mm, Ø 12 mm
• Kruiskopschroevendraaier
Montage:
3. Frame voormonteren en schroe-
ven handvast aandraaien.
1. Montageframe 2. Kabelset met relais
Toebehoren zie afb. pagina 6
(worden niet meegeleverd)
D
CC
A
B
