Fuente de alimentación

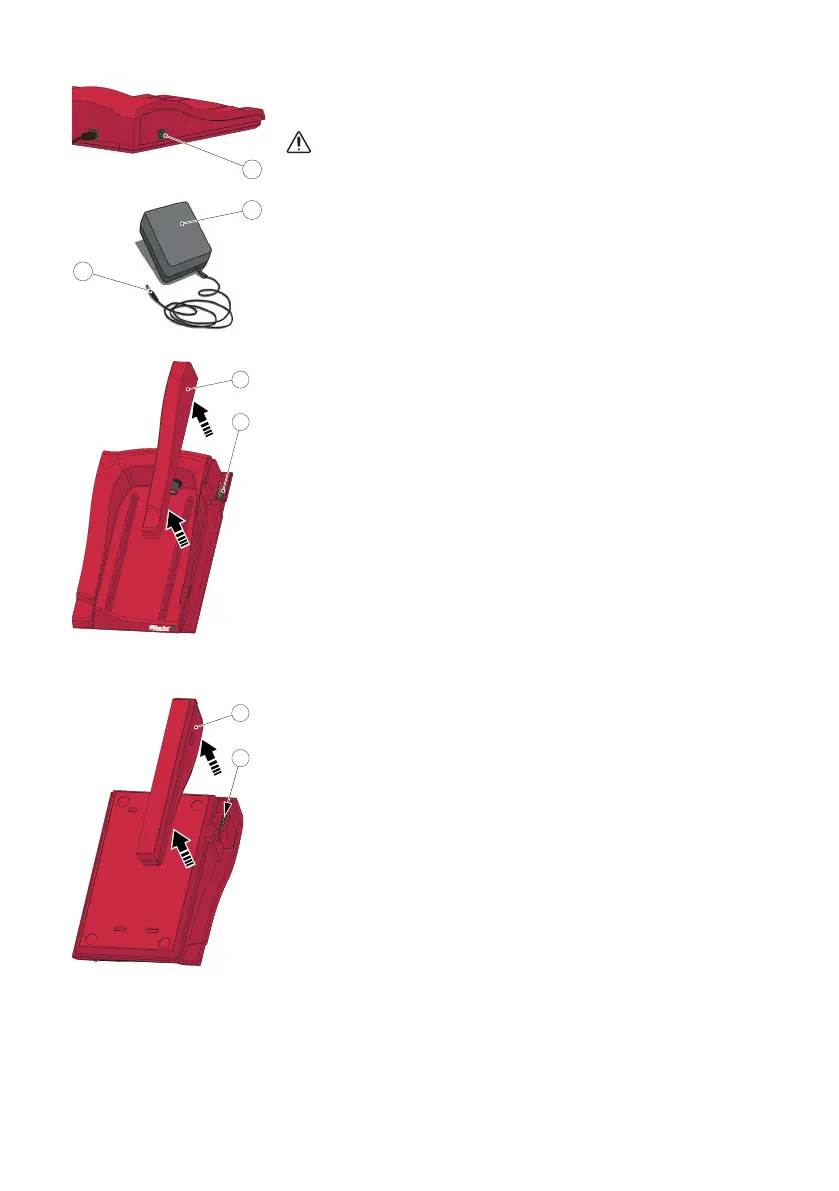

Conexión del adaptador de CA
Utilice únicamente el adaptador de CA que recomienda HemoCue.
a) Introduzca la clavija de CC (2) del adaptador de CA en la toma de
alimentación (3).
b) Conecte el adaptador de CA (1) a una toma eléctrica.
La estación de conexión (primaria o secundaria) situada más a la izquierda
se conecta a la fuente de alimentación.
El resto de estaciones de conexión de un grupo múltiple se conecta
ala fuente de alimentación a través de esta estación de conexión
y no pueden conectarse por separado.
Introducción: estaciones de conexión múltiple
Conexión de estaciones de conexión
Importante: las estaciones de conexión deben conectarse entre sí antes
de conectarlas a la fuente de alimentación, el ordenador o la LAN.
Las estaciones de conexión múltiple (un máximo de 5) se componen
de una estación de conexión primaria y varias estaciones de conexión
secundarias o solo de varias estaciones de conexión secundarias.
Nota: si se incluye una estación de conexión primaria, debe situarse lo
más a la izquierda posible (con la parte frontal de la estación de conexión
de cara).
Las estaciones de conexión primarias con etiqueta PDS
+
deberá
conectarse a una estación de conexión secundaria con etiqueta SDS
+
.
Las estaciones de conexión secundarias con etiqueta SDS
+
solo deberá
conectarse a estaciones de conexión con etiqueta PDS
+
o SDS
+
.
Nota: El mal funcionamiento ocurrirá si las estaciones de acoplamiento
no sin etiqueta están conectadas a PDS
+
o SDS
+
.
Nota: no es posible conectar dos estaciones de conexión primarias
entre sí.
Nota: no se debe conectar más de 4 estaciones de conexión secundarias
a una estación de conexión primaria.
a) Para retirar el revestimiento lateral (2) de la estación de conexión
primaria, retire el tornillo* de la parte inferior (si lo hubiera) y después
presione con suavidad el revestimiento lateral hacia dentro mientras tira
de él hacia arriba. El conector macho es ahora visible (1).
b) Retire el revestimiento inferior (4) de la estación de conexión
secundaria para poder ver el conector hembra (3). Para hacerlo,
introduzca suavemente un destornillador pequeño** en las aperturas
pequeñas ytire con suavidad del revestimiento hacia arriba.
*Utilice un destornillador de punta Torx T10.
**Utilice un destornillador de punta plana.
