6
5

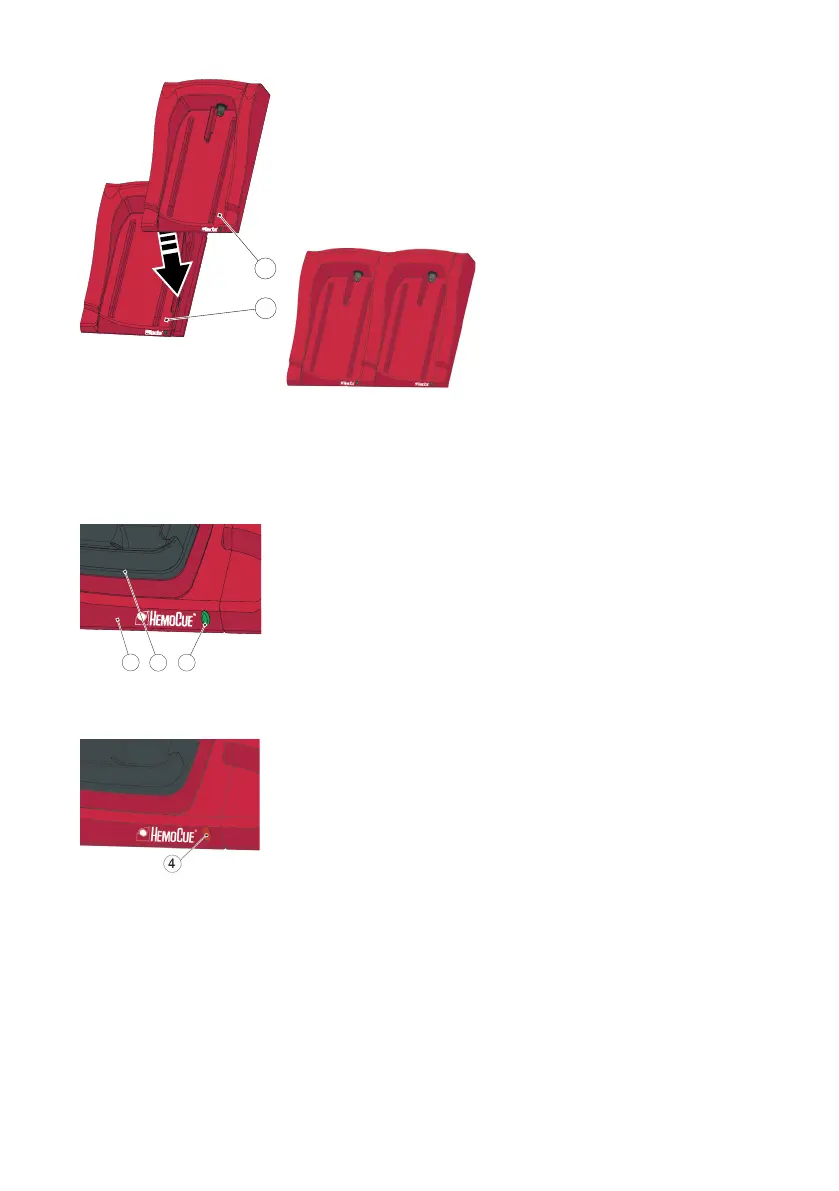

c) Paina toissijaista telakointiasemaa (5) varovasti alaspäin ensisijaiseen
telakointiasemaan (6) ja sovita naaras- ja urosliittimet yhteen.
Huom. Telakointiasemat on kytkettävä tiiviisti toisiinsa hyvän sähkökon-
taktin saavuttamiseksi.
d) Jos on tarkoitus lisätä enemmän toissijaisia telakointiasemia, poista
sivureunus aiemmin lisätystä telakointiasemasta ja alareunus uudesta
toissijaisesta telakointiasemasta noudattamalla vaiheita a) ja b). Toista
vaiheen c) toimenpide uuden toissijaisen telakointiaseman kanssa.
Tärkeää! Jos telakointiaseman sivureunusta (2) ei ole kytketty toiseen
telakointiasemaan, sitä on aina käytettävä liittimen (1) suojaamiseen.
2
1
3
Telakointiaseman LED-valo
Tasainen vihreä valo
Tasaisesti palava vihreä LED-valo (1) ilmaisee, että telakointiasema saa virtaa
ja että analysaattorin akku on täyteen ladattu.
Vilkkuva vihreä valo
Vilkkuva vihreä LED-valo (1) ilmaisee, että telakointiasemaan kytketyn
analysaattorin (2) akku latautuu.
Tasainen punainen valo
Tasaisesti palava punainen LED-valo (4) ilmaisee telakointiaseman sisäistä
virhettä. Katso osio, Toimintahäiriöt.
Huom. Ei koske merkitsemättömiä toissijaisia telakointiasemia (muut
kuin SDS
+
).
Vilkkuva punainen valo
Vilkkuva punainen LED-valo (4) ilmaisee ulkoista tiedonsiirtovirhettä.
Katso osio, Toimintahäiriöt.
Huom. Ei koske merkitsemättömiä toissijaisia telakointiasemia (muut
kuin SDS
+
).
48
