Source d’alimentation

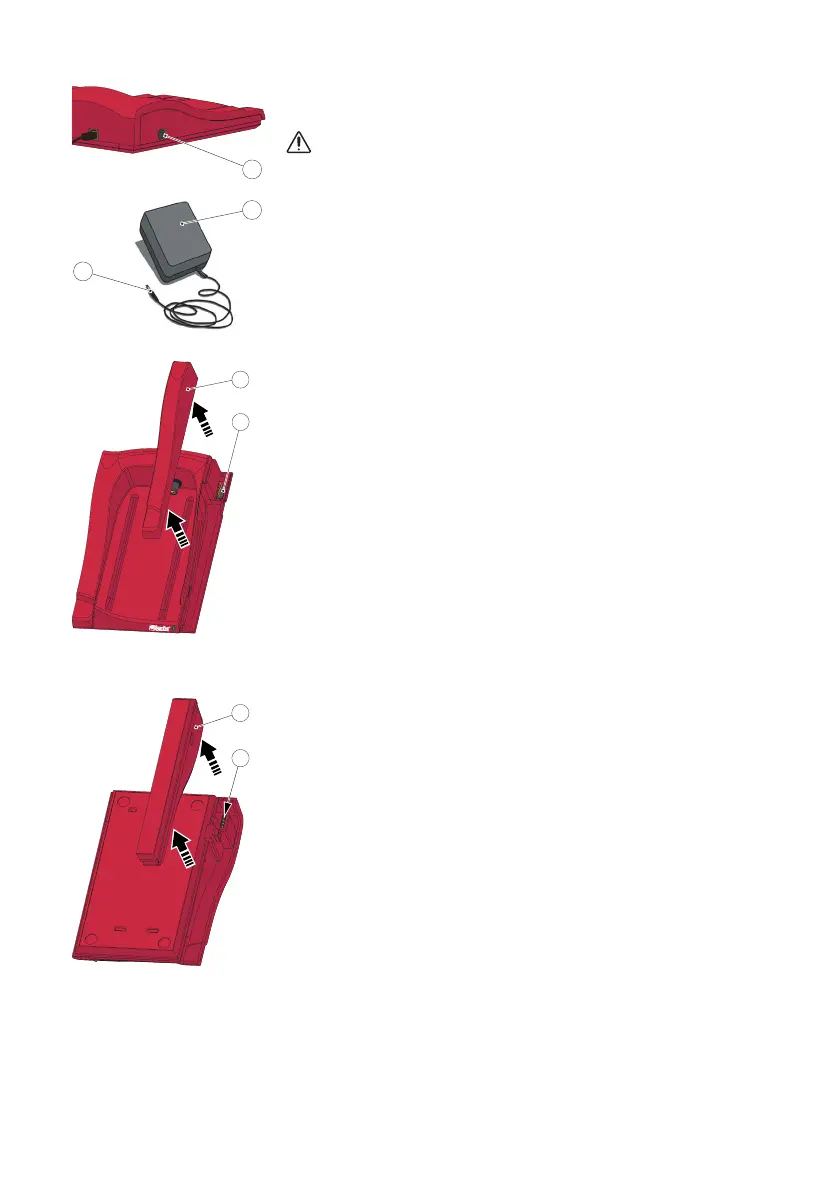

Connexion de l’adaptateur secteur
Utiliser uniquement l’adaptateur secteur recommandé par HemoCue.
a) Brancher la prise de courant continu de l’adaptateur secteur (2) sur la
prise (3).
b) Brancher l’adaptateur secteur(1) sur une prise de courant.
La station de transfert (primaire ou secondaire) la plus à gauche est
connectée à l’alimentation.
Les autres stations de transfert d’un ensemble multiple sont connectées
à la source d’alimentation via cette station de transfert et ne peuvent pas
être connectés séparément.
Démarrage - Stations de transfert multiples
Connexion des stations de transfert
Important! Les stations de transfert doivent être connectées les unes
aux autres avant d’être raccordées à la source d’alimentation, au PC ou
au LAN.
Les stations de transfert multiples (cinq au maximum) se composent soit
d’une station primaire et de plusieurs stations de transfert secondaires,
soit de plusieurs stations de transfert secondaires seulement.
Remarque: si une station de transfert primaire est utilisée, celle-ci doit
être positionnée tout à fait à gauche (station de transfert vue de l’avant).
Les stations de transfert primaires étiquetées PDS
+
doivent seulement
être connectées à une station de transfert secondaire étiquetée SDS
+
.
Les stations de transfert secondaires étiquetées SDS
+
doivent seulement
être connectées à des stations de transfert étiquetées PDS
+
ou SDS
+
.
Remarque : Un dysfonctionnement se produit si des stations de transfert
non étiquetées sont connectées à PDS
+
ou SDS
+
.
Remarque: il est impossible de connecter deux stations de transfert
primaires.
Remarque: un maximum de4stations de transfert secondaires peuvent
être reliées à une station primaire.
a) Retirer la protection latérale (2) de la station de transfert primaire en
retirant la vis* du dessous (le cas échéant), puis en appuyant délicatement
sur la protection latérale tout en la soulevant. Le connecteur mâle (1) n’est
pas recouvert.
b) Retirer la protection inférieure (4) de la station de transfert secondaire
pour découvrir le connecteur femelle (3). Pour cela, insérer délicatement
un petit tournevis** dans les petites ouvertures et soulever délicatement
la protection.
*Utiliser un tournevis Torx T10.
**Utiliser un tournevis plat.
3
1
2
1
2
4
3
55
