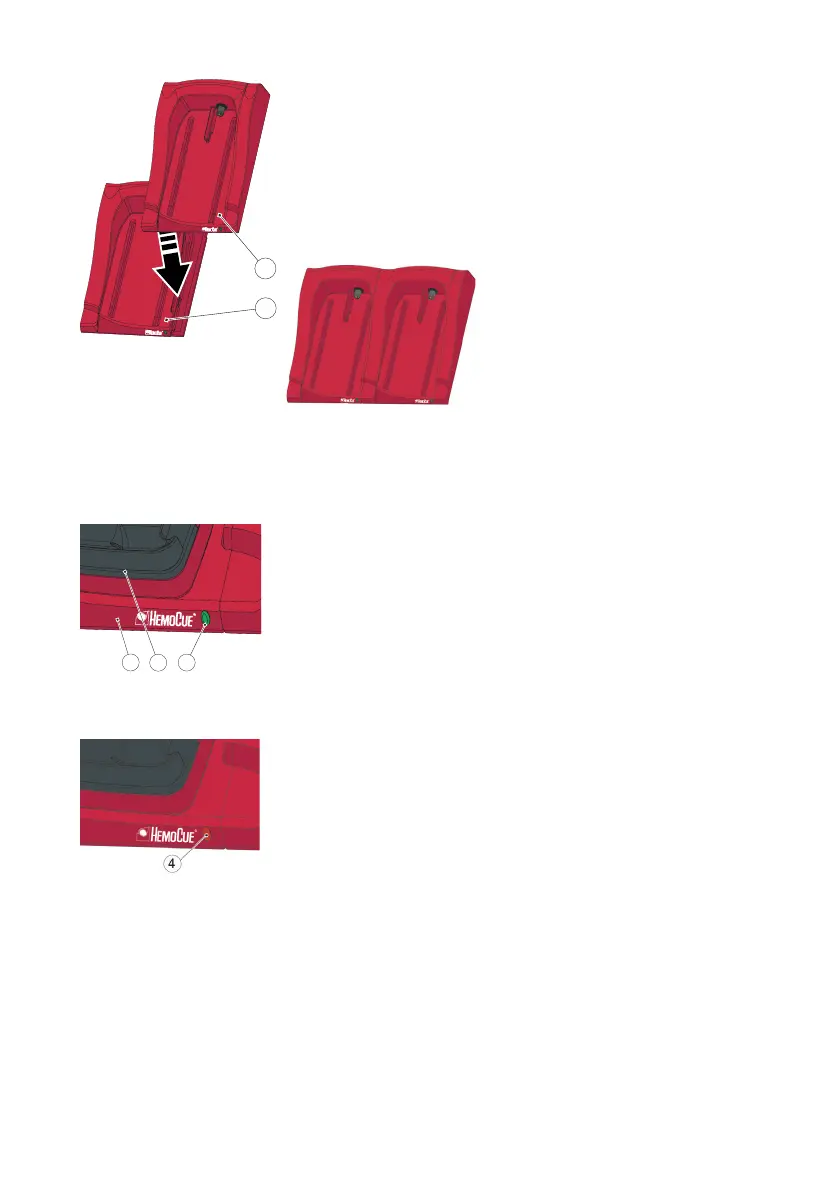

c) Delikatnie pchnąć dodatkową stację dokującą (5) w dół, nasuwając ją
nagłówną stację dokującą (6) oraz łącząc zesobą wtyk igniazdo.
Uwaga! Aby zapewnić dobry kontakt elektryczny, stacje dokujące muszą
być zesobą prawidłowo połączone.
d) Jeżeli dozespołu ma być dodanych więcej dodatkowych stacji doku-
jących, usunąć element boczny wcześniej dodanej stacji dokującej oraz
element dolny nowej dodatkowej stacji dokującej, postępując zgodnie
zkrokami a) ib). Powtórzyć czynności opisane wkroku c) dla nowej
dodatkowej stacji dokującej.
Ważne! Jeżeli stacja dokująca nie jest połączona zinną stacją, należy
zawsze pozostawić element boczny (2), aby chronić wtyk (1).
2
1
3
Dioda LED stacji dokującej
Stałe światło zielone
Jeśli dioda LED (1) emituje stałe światło zielone, oznacza to, żestacja
dokująca (3) jest zasilana, aakumulator analizatora wpełni naładowany.
Migające światło zielone
Jeśli dioda LED (1) miga światłem zielonym, oznacza to, że trwa ładowanie
akumulatora analizatora (2) umieszczonego wstacji dokującej.
Stałe światło czerwone
Jeśli dioda LED (4) emituje stałe światło czerwone, oznacza to, żewsta-
cji dokującej wystąpił błąd wewnętrzny. Patrz część Opis problemów
eksploatacyjnych.
Uwaga! Nie dotyczy nieoznaczonych dodatkowych stacji dokujących
(nie SDS
+
).
Migające światło czerwone
Jeśli dioda LED (4) miga światłem czerwonym, oznacza to, żewystąpił
zewnętrzny błąd komunikacji. Patrz część Opis problemów eksploata-
cyjnych.
Uwaga! Nie dotyczy nieoznaczonych dodatkowych stacji dokujących
(nie SDS
+
).
