Olievulprocedure
Mini Jumbo en Jumbo Plus
Oil filling procedure
Mini Jumbo and Jumbo Plus
11
11
22
22
33
33
55
55
Mini JumboMini Jumbo
44
44
66
66
77
77
11
Zorg dat de steker van de machine uit de
wandcontactdoos is.
Verwijder de achterwand van de machine door
de 4 schroeven los the draaien.
Draai de schroef los waar de
componentenplaat mee geborgd zit.
Schuif de componentenplaat een iets uit de
machine.
Draai met bijgeleverde stifftsleutel de
olievulplug (1) los.
Vul de olie in kleine scheuten bij. Laat na elke
scheut de olie eerst stabiliseren.
Herhaal dit tot de olie 2/3 deel van het
oliekijkglas (2) vult (max).
Herhaal dit tot de olie ¾ deel van het
oliekijkglas (2) vult (max).
Draai de olievulplug (1) weer in de pomp en
bevestig alles weer zoals het was.
Make sure that the power cord of the machine
is disconnected from the power supply.
Remove the back cover of the machine by
removing the 4 screws.
Remove the lockingscrew of the component
plate.
Shift the component plate slightly out of the
machine.
Remove the oil fill plug (1) with the allan key
supplied.
Pour the oil in small amounts in the pump. Let
the oil stabilize before pouring again.
Repeat this till the oil fills 2/3 of the
oilsightglass (2) (max).
Repeat this till the oil fills ¾ of the
oilsightglass (2) (max).
Screw the oil fill plug (1) back in and return all
parts to their original positions.
Mini JumboMini Jumbo
Jumbo PlusJumbo Plus
Jumbo PlusJumbo Plus
Mini JumboMini Jumbo
Jumbo PlusJumbo Plus
<Handboek 1>NL EN
88

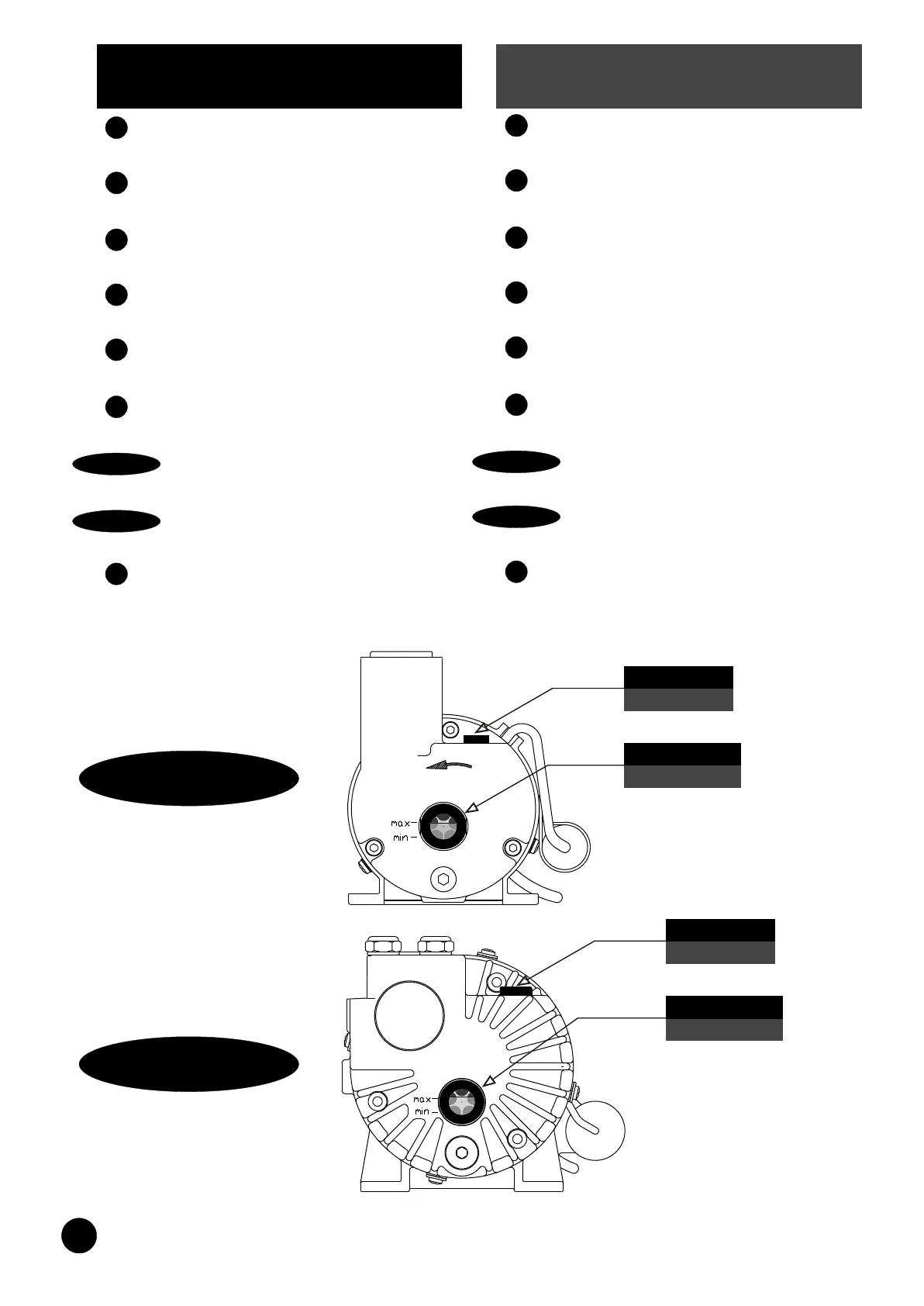

Oil fill plug (1)
Olievulplug (1)
Oliekijkglas (2)
Oilsightglass (2)
Olievulplug (1)
Oil fill plug (1)
Oliekijkglas (2)
Oilsightglass (2)
