DJMONITOR 42

6/8 – ユーザーズマニュアル

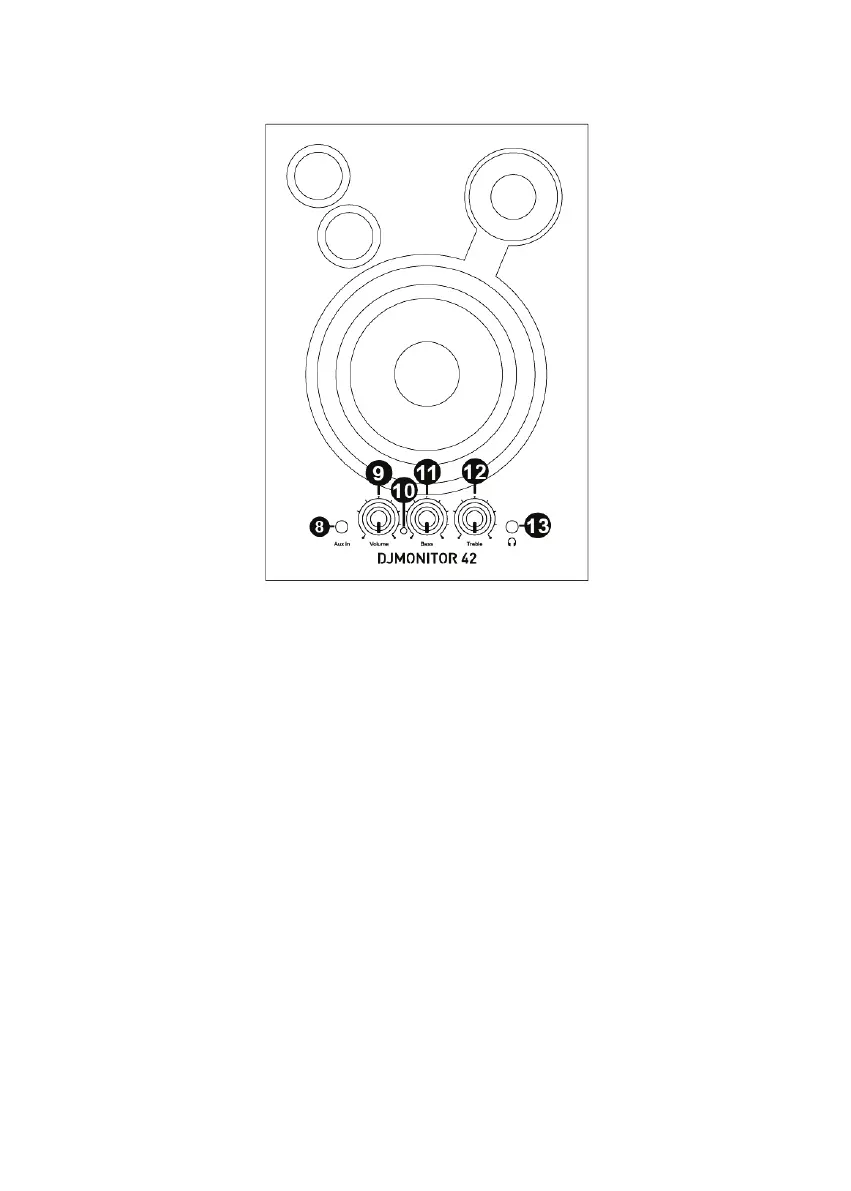

- 右スピーカー (コントロール付き)

8: オーディオ副入力

9: マスターボリュームコントロールつまみ

10: 電源 LED

11: 低音コントロールつまみ

12: 高音コントロールつまみ

13: ヘッドフォン用コネクター

2.2.1.

コンピュータとの接続

- 付属のジャック (オス)/ RCA (オス x 2) ケーブルを使って、スピーカーキットのメイン入力 (右

サテライトスピーカーの背面にある RCA コネクター) を、サウンドカードまたはコンピュータの

マザーボードに搭載されたサウンドカードの、緑のフロントスピーカー用コネクターまたはフロント

出力用コネクターに接続します。

2.2.2.

ヘッドフォン用ジャックを備えたテレビとの接続

- スピーカーキットのメイン入力 (右サテライトスピーカーの背面にある RCA コネクター) をテレビの

ヘッドフォン用ジャックに接続します。

2.2.3.

左右オーディオ出力を備えた DVD プレーヤー/テレビとの接続

ジャック (メス)/RCA (オス x 2) ケーブルが必要です (付属していません。下の図 A を参照してください)。

1. ジャック (オス)/RCA (オス x 2) ケーブルを、ジャック (メス)/RCA (オス) ケーブルに接続します。

2. ジャック (メス)/RCA (オス x 2) ケーブルの白の RCA コネクターを、DVD プレーヤー/テレビの対応

するオーディオ出力端子に接続します。
