Hertz H230 - Pannello In-Out; Funzioni

8

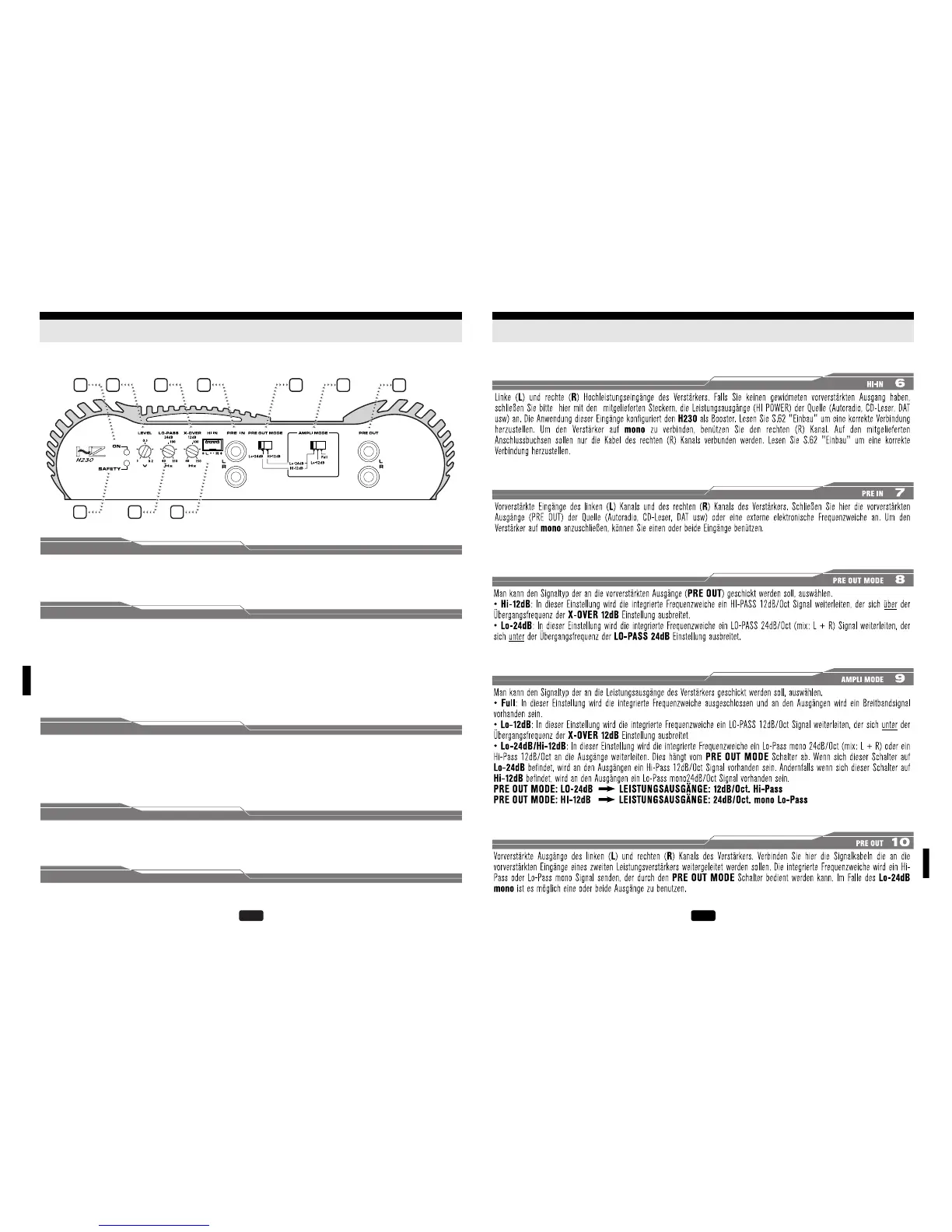

PANNELLO IN-OUT
4
9
62
7 8531
10
Indica l’accensione dell’amplificatore.
1
ON
(
LED verde
)
Indica l’intervento delle protezioni dell'amplificatore, segnalando la presenza di un'anomalia nell'impianto (temperatura eccessiva,
presenza di corrente continua in uscita, corto circuiti o impedenza del carico troppo bassa). Per ripristinare il normale funzionamento
dell'apparecchio, è necessario spegnere l'impianto e rimuovere la causa del problema.
Attenzione: Prima di accendere l'amplificatore, si raccomanda di verificare nuovamente la correttezza
delle configurazioni e di tutti i collegamenti. Se il led dovesse riaccendersi, contattare i centri
d’assistenza autorizzati HERTZ.
2
SAFETY
(
LED rosso
)
Regola la sensibilità d’ingresso di entrambi i canali dell’amplificatore e ne imposta il livello d’uscita. L’intervallo della regolazione
si estende fra 5V (sensibilità minima), valore adatto per sorgenti ad alta uscita, e 0,2V (sensibilità max.), adatto per sorgenti a
bassa uscita.
3
LEVEL
Regola la frequenza di taglio del filtro LO - PASS 24 dB/Oct. nell'intervallo fra 40 e 150 Hz.
4
LO-PASS 24dB
Regola la frequenza di incrocio dei filtri HI-PASS e LO-PASS 12 dB/Oct. nell'intervallo fra 40 e 150 Hz.
5
X-OVER 12dB
57
IN-OUT PANEL
