32
FUSE 2 x 40A
GND+ BATT
L R ( mono ) L R ( mono )
B A

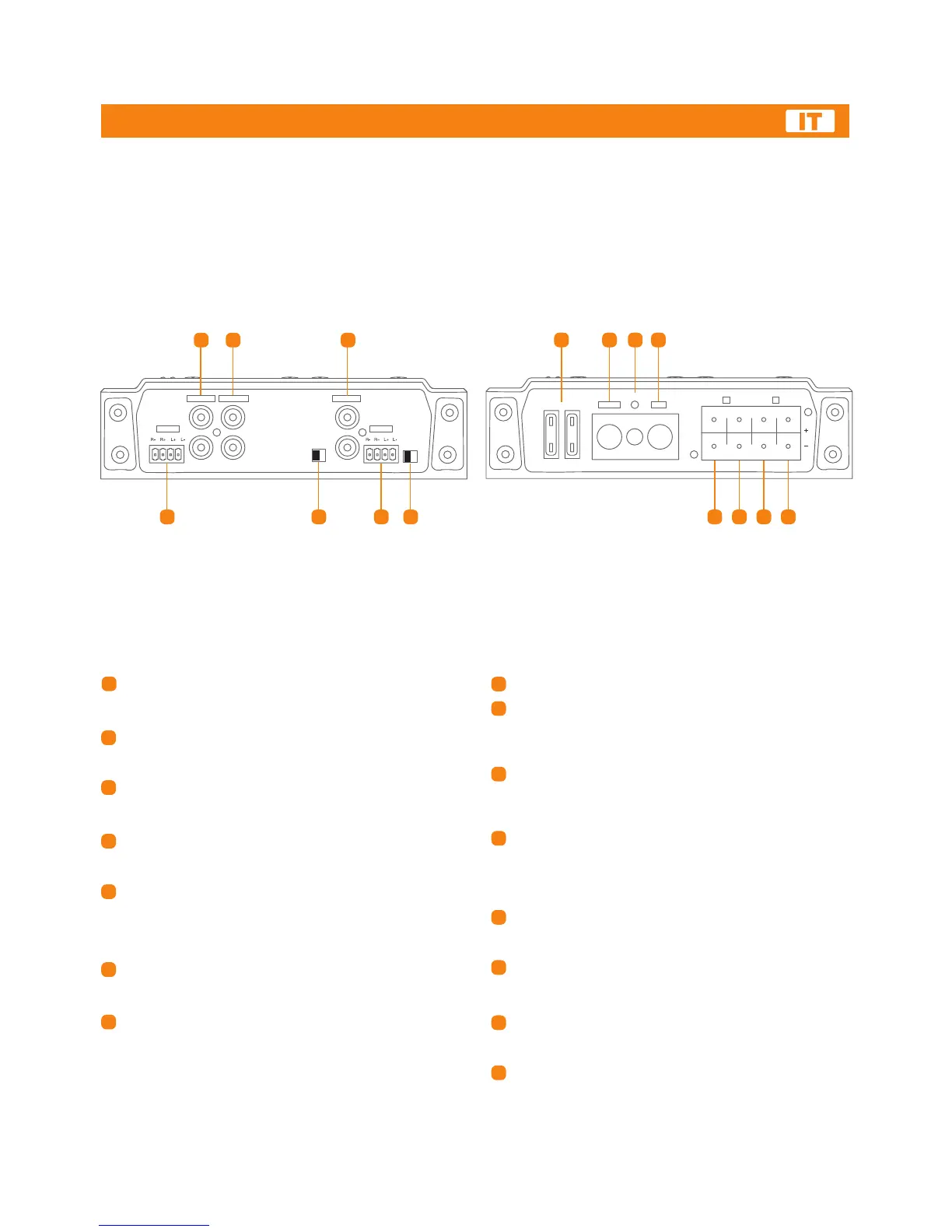

PANNELLI FRONT e REAR
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
98
10 11
1 2 3
4
5 76 12 13 1514
A PRE IN: Ingressi preamplificati Left e Right dei canali A.
Connettere alle uscite preamplificate della sorgente. Sensibilità
d’ingresso da 0,3V a 5V RMS.
PRE OUT: Uscite preamplificate Left e Right dei canali A
per pilotare un altro amplificatore (in genere un SUBWOOFER).
Questo segnale è full range senza intervento di crossover.
B PRE IN: Ingressi preamplificati Left e Right dei canali B.
Connettere alle uscite preamplificate della sorgente.
Sensibilità d’ingresso da 0,3V a 5V RMS.
A HI - IN: Ingressi per segnali amplificati Left e Right canali A.
Collegare le uscite provenienti dalla sezione amplificata della
sorgente se questo non dispone di uscite preamplificate.
HI - IN AUTO TURN-ON (ON - OFF): Selezionare lo switch nella
posizione ON per accendere l’amplificatore attraverso la
connessione degli ingressi di segnale HI-IN, se la sorgente non
dispone del REMOTE OUT. Selezionare lo switch nella posizione
OFF se la sorgente dispone di REMOTE OUT.
B HI - IN: Ingressi per segnali amplificati Left e Right canali B.
Collegare le uscite provenienti dalla sezione amplificata della
sorgente se questo non dispone di uscite preamplificate.
B INPUT (A - B): Posizionare lo switch su A per pilotare i canali
B e con il segnale proveniente dagli ingressi A. In questa
configurazione non connettere gli ingressi di segnale B.
Se la sorgente dispone dell’uscita REAR, selezionare lo switch
nella posizione B e utilizzare gli ingressi di segnale B
(B PRE-IN oppure B HI-IN).
PROTECTION FUSE: 2 x 40A.
POWER (+ BATT): Morsetto per il collegamento del polo
positivo d’alimentazione (11 ÷ 15 V DC) dell’amplificatore.
Inserire il cavo di alimentazione proveniente dal porta fusibile.
Il foro accetta un cavo della sezione massima di 2 A.W.G.
REMOTE IN: Terminale per il collegamento del cavo
REMOTE IN, proveniente dall’apparecchio che comanda
l’accensione dell’amplificatore.
La tensione applicata deve essere compresa fra 7 e 16V DC.
POWER (GND): Morsetto per il collegamento del polo
negativo dell’alimentazione dell’amplificatore. Collegare quì
il cavo negativo della batteria o un cavo connesso allo chassis
dell’autovettura. Il foro accetta un cavo della sezione massima
di 2 A.W.G.
BL Speaker OUT: Uscita di potenza + e - canale B Left.
Per la configurazione MONO (bridge), connettere il negativo
dell’altoparlante al terminale BL-.
BR Speaker OUT: Uscita di potenza + e - canale B Right.
Per la configurazione MONO (bridge), connettere il positivo
l’altoparlante al terminale BR+.
AL Speaker OUT: Uscita di potenza + e - canale A Left.
Per la configurazione MONO (bridge), connettere il negativo
dell’altoparlante al terminale AL-.
AR Speaker OUT: Uscita di potenza + e - canale A Right.
Per la configurazione MONO (bridge), connettere il positivo
dell’altoparlante al terminale AR+.
L
R
L
R
A PRE - IN B PRE - INPRE - OUT
A HI - IN
B HI - IN
A B
HI-IN
AUTO
TURN-ON
ON OFF
B
INPUT
HDP4
L ( mono ) L ( mono )
HDP4
REM
HDP 4
