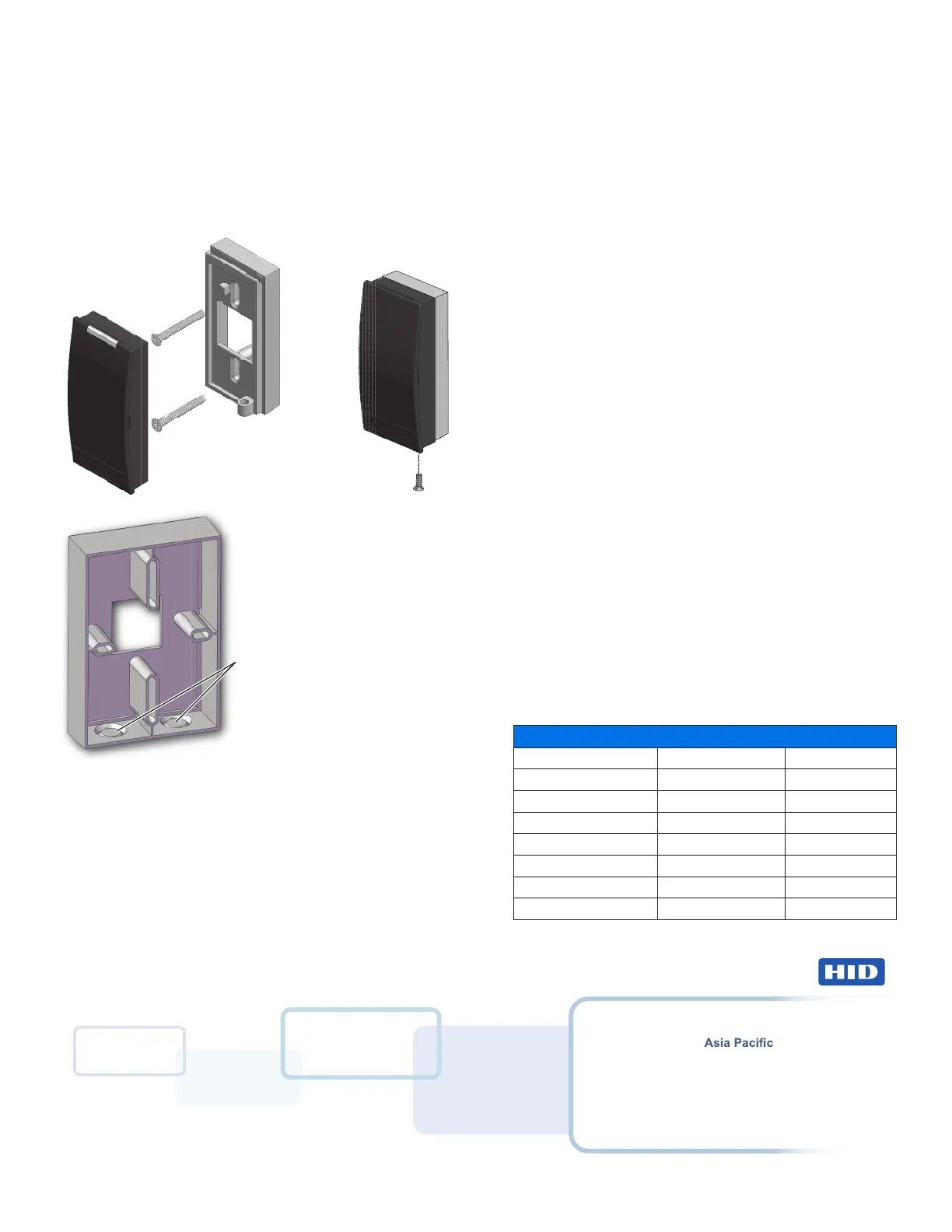

HID iCLASS User Manual

1. Remove and discard backplate.
2. Install the spacer backplate from the accessory kit.
3. Align the reader with the spacer backplate.
4. Adhere screw in place.
Knockouts
Provided on
Some Models
1. Quite y deseche la placa posterior.
2. Instale, en la parte posterior del lector, el separador del kit de
accesorios.
3. Alinee el lector con el separador.
4. Coloque el tornillo en su lugar.
1. Enlever la plaque de montage existante.
2. Installer l’entretoise du kit de montage.
3. Monter le lecteur sur l’entretoise.
4. Visser le tout.
1. Remova e descarte a placa traseira.
2. Instale a placa traseira do Espaçador pelo kit de acessórios.
3. Alinhe o Leitor com a placa traseira do Espaçador.
4. Prenda o parafuso.
1. Entfernen Sie die hintere Montageplatte am Gerät
2. Installieren SIe den neuen Abstandshalter aus dem Zubehör-Set
3. Richten Sie den Leser mit der Montageplate und Abstandsrahmen
bündig aus
4. Drehen Sie nun die Schrauben Handfest an
1. Rimouvere la piastra di ssaggio.
2. Installare la contropiastra distanziatrice dal kit di accessori.
3. Allineare il lettore con la piastra distanziatrice.
4. Fissare le viti.
1. リーダーから背面プレートを取り外します。
2. アクセサリーキットのスペーサーを背面プレートに取り付けます。
3. リーダーを背面プレートに合わせて取り付けます。
4. 所定の位置にねじで取り付けます。
1. 拆下并丢弃背板。
2. 安装附件包中的底座。
3. 将读卡器与底座对齐。
4. 将螺钉紧固到位。
1. 백플레이트를 제거해서 버립니다.
2. 액세서리 키트 에 있는 스페이서 백플레이트를 설치합니다.
3. 리더기를 스페이서 백플레이트에 맞춥니다.
4. 나사를 사용하여 고정합니다.
1. Снять и выбросить монтажную плату.
2. Установить плату- проставку комплекта принадлежностей.
3. Совместить считыватель с платой-проставкой.
4. Затянуть винт.
Spacer Kits Available
6132AKB/6132AGB R10 0.5 in [1.2 cm]
6132AKC/6132AGC R15 0.5 in [1.2 cm]
6132AKD/6132AGD R30 1 in [2.5 cm]
6132AKE/6132AGE R40 1 in [2.5 cm]
82000AKA/82100AGA EHR40 1 in [2.5 cm]
82000AKB/82100AGB EH400 1 in [2.5 cm]
82000AKC/82100AGC EDGE EVO Module 1 in [2.5 cm]
82000AKD/82100AGD EH400-K 1 in [2.5 cm]
Mounting Montaje Montage Montagem Montage Montaggio
取り付け 安装 설치 Крепление
hidglobal.com
North America
Phone: 1.866.607.7339
Europe, Middle East and Africa
Phone: +44 1440 711 822 Phone: 852 3160 9833
support.hidglobal.com
North America
Phone: 1.866.607.7339
Europe, Middle East and Africa
Phone: +44 1440 711 822
Phone: 852 3160 9833
support.hidglobal.com

HID iCLASS Specifications

General

Frequency	13.56 MHz
Card Compatibility	iCLASS SE, iCLASS SEOS
Card Types Supported	iCLASS SE, iCLASS Seos
Compliance	ISO 15693, ISO 14443
Operating Temperature	-40° to 85° C
Storage Temperature	-40°C to 85°C (-40°F to 185°F)
Form Factor	key fob, tag
