HID Signo™ Reader Installation Guide
December 2019PLT-03704, Rev. A.1 15
Powering
Trusted Identities

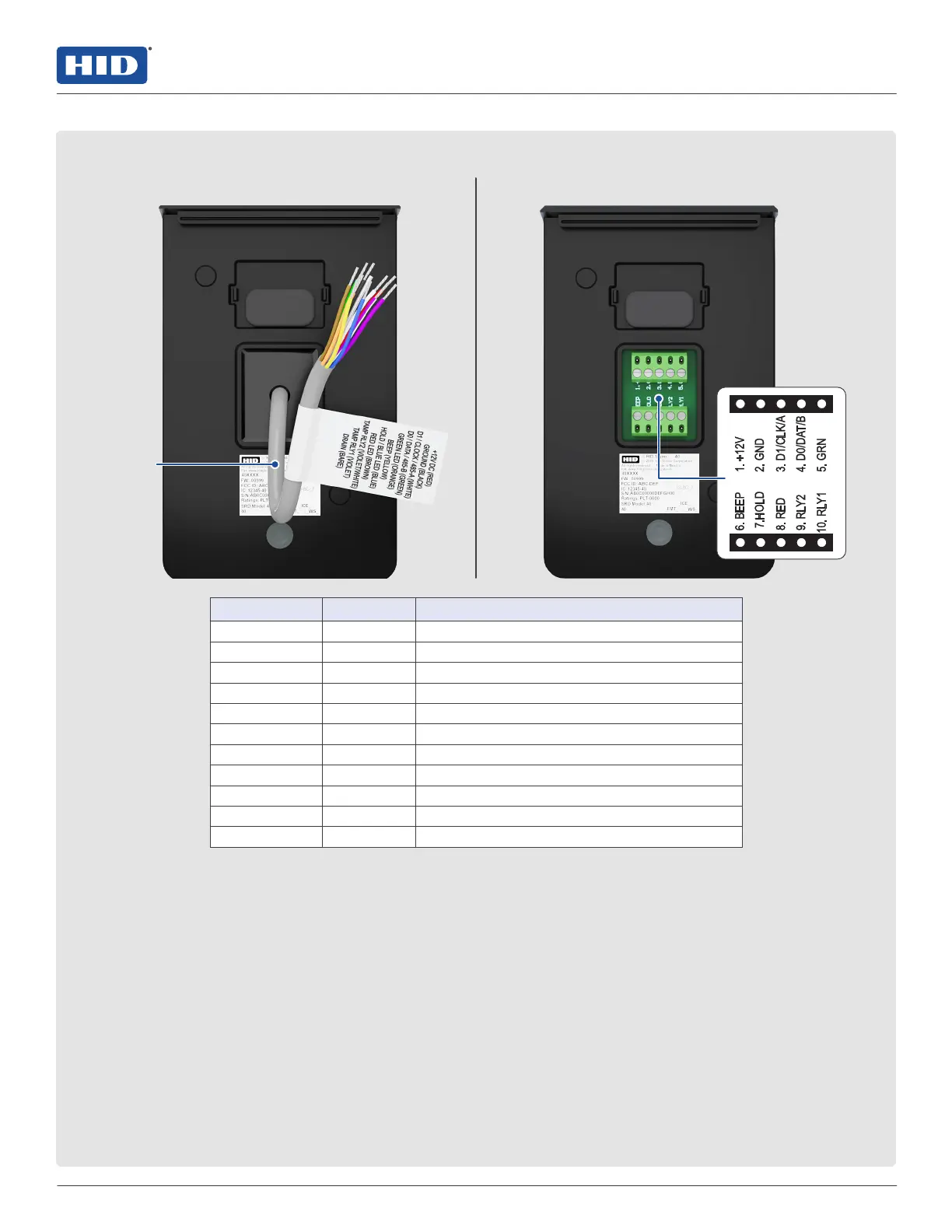

2 Conecte los cables del lector
Versiones con cables flexibles Versiones de regleta de terminales
FLEXIBLE TERMINAL DESCRIPCIÓN
Rojo 1 +VCC
Negro 2 Conexión a tierra (RTN)
Blanco 3 Datos Wiegand 1/Reloj/RS485-A*
Verde 4 Datos Wiegand 0/Datos/RS485-B*
Naranja 5 Entrada para LED verde (GRN)
Amarillo 6 Entrada de bíper
Azul 7
Entrada de retención/Entrada de LED (AZUL)*
Marrón 8 Entrada para LED rojo (RED)
Violeta/Blanco 9 Tamper 2 (RLY2)
Violeta 10 Tamper 1 (RLY1)
Liso — Drenaje (solo modelos flexibles)
*Depende de la configuración del lector
Nota: El lector puede sufrir un daño permanente si el cableado es incorrecto.
Nota: Los lectores iCLASS® anteriores tenían el cableado RS-485 invertido (P2-7 y P2-6 - A y B). Al actualizar
aunlector HID Signo, asegúrese de que las conexiones sean correctas como se muestra arriba.
Nota: Los cables de datos 0 y 1 para Wiegand pueden reutilizarse para OSDP. Sin embargo, el cable Wiegand
estándar puede no cumplir con las recomendaciones de par trenzado RS485.
Nota: Para longitudes de cable mayores a 200 pies (61 m) o interferencia EMF, instale resistores 120Ω +/- 2Ω en
losextremos de RS-485.
Nota: Para la configuración del teclado, con el lector de teclado funcionando como emulación de bits 26, ingrese el
código de instalación seguido de la tecla # dentro de los cinco segundos posteriores al encendido. El código de sitio se
debe ingresar en formato de tres dígitos (es decir, para un código de instalación de 10 ingrese 0-1-0-#). Si el código es
incorrecto, el LED del lector se encenderá de color rojo. Reinicie el lector y vuelva a ingresar el código de sitio.
Los lectores HID Signo utilizan códigos de sitio del 1 al 255 y no se establece ningún valor predeterminado. Al ingresar
un código de sitio, el LED del lector se enciende de color violeta y luego rojo. Después, reinicie el lector. Si escucha
dos pitidos cortos después de ingresar un NIP, quiere decir que el código de sitio del lector no está configurado.
Reinicie el lector y vuelva a ingresar el código del sitio.
18 (0.46m)
