BETRIEBSHINWEISE|DE
7
Cinch-Audiokabel (L/R) vom Steuergerät
mit LINE IN des Verstärkers verbinden
R L
VERKABELUNG
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE IN) des Verstärkers mittels
• geeigneten hochwertigen Cinch-Audiokabeln.
• Verbinden Sie die Front- oder Hecklautsprecher mittels geeigneter Kabel mit den Lautsprecher-Ausgängen des Verstärkers • • •
(SPEAKER OUTPUTS + L - und + R -).
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm nicht unterschreitet.
Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
WEICHENKONFIGURATION
• Bei größeren Lautsprechersystemen (ab 20cm) können Sie die Vollbereichs-Stellung (FULL) am Schalter X-OVER MODE wählen.
• Bei kleineren Lautsprechersystemen (8.7cm - 16cm) sollten Sie die Hochpass-Stellung (HPF) am Schalter X-OVER MODE wählen,
damit die Lautsprecher nicht durch zu tiefe Frequenzen beschädigt werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe
des Systems liegen und ist über den HPF-Regler einstellbar.
• Der LPF-Regler ist in diesem Anschlussbeispiel ohne Funktion.
LEVEL-REGLER
• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die MIN Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BOOST-REGLER
• Den Regler BOOST sollten Sie in diesem Anschlussbeispiel in die 0dB-Stellung bringen.
BASS-FERNBEDIENUNG BLC-TR
• Die beiliegende Bass-Fernbedienung ist in diesem Anschlussbeispiel ohne Verwendung.

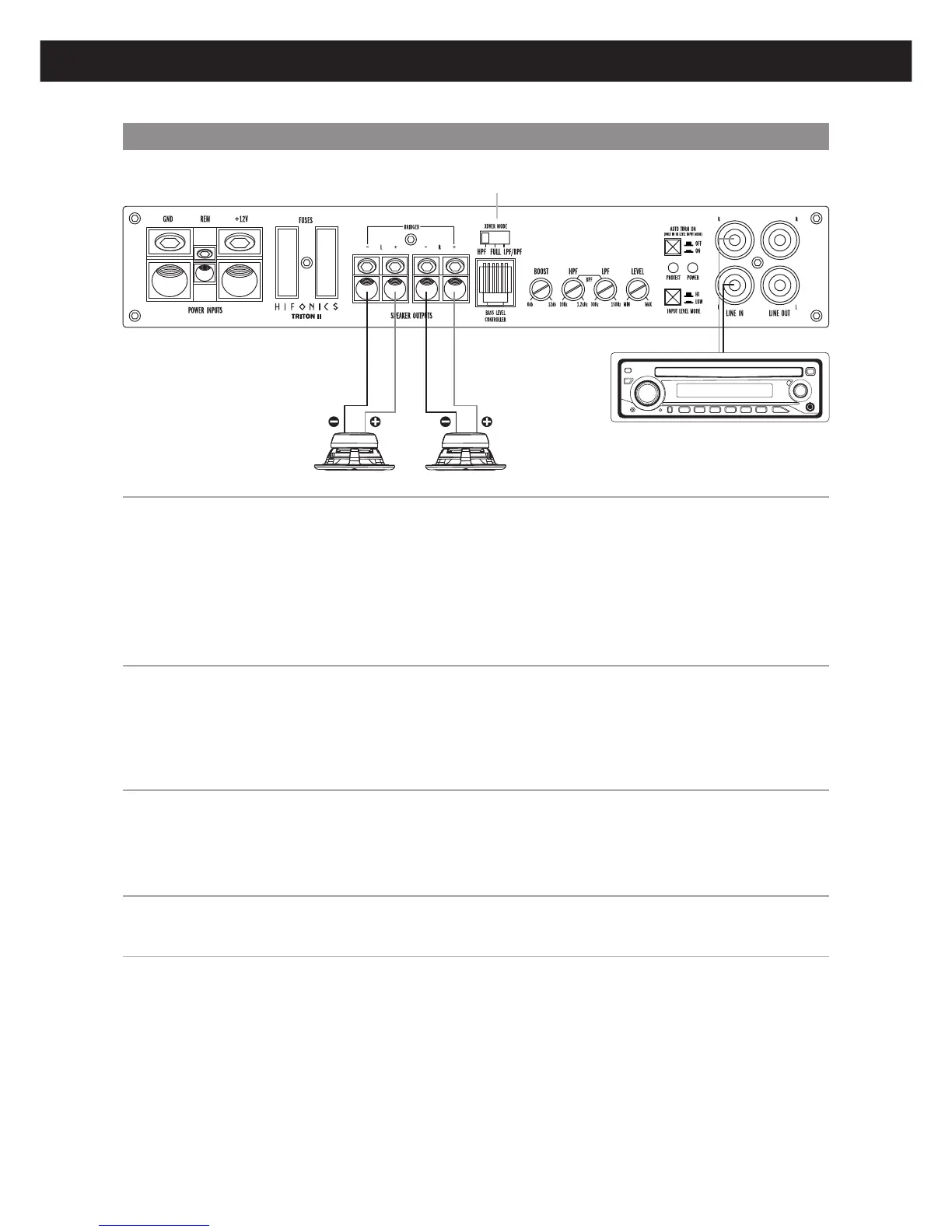

ANSCHLUSSBEISPIEL: 2-Kanal-Modus Stereo Front- oder Hecksystem
Lautsprecher
links
2 – 8 Ohm
Lautsprecher
rechts
2 – 8 Ohm
Position XOVER MODE:
HPF oder FULL
