38
GND
LOGO
+12V
REM
BLUE
WHITE
POWER INPUT SPEAKER OUTPUT
FUSES
BLC
REMOTE
BASS
BOOST
LOW
PASS
SUB
SONIC
PHASE
SHIFT
HIGH LEVEL INPUT
LINE INPUT
MASTER
L OUT
SLAVE
IN
R
MASTER/SLAVE
LEVEL
INPUT
R L
ZXE 2000/1
ZXE 2000/1
POWER
PROTECT
MIN MAX0° 180°10 Hz 35 Hz40 Hz0 dB 12 dB 150 Hz
6

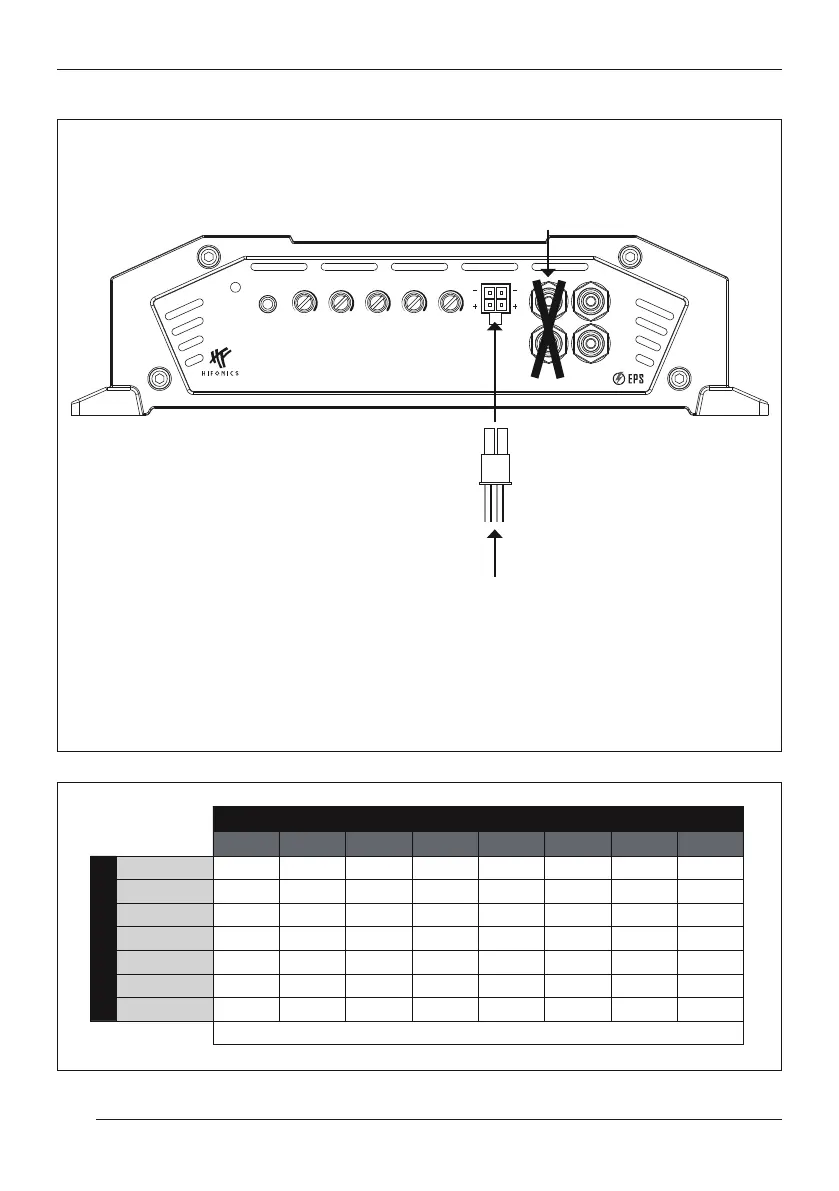

Nicht anschließen
Do not connect
Ne pas se connecter
Non connetterti
No conectar
Lautsprecherkabel vom Autoradio
Speaker cables from the head unit
Câbles de haut-parleurs de l‘autoradio
Cavo dell‘altoparlante dall‘autoradio
Cable de altavoz de la radio del automóvil
7
Cable length in meters
0 - 1,2 1,2 - 2,1 2,1 - 3,1 3,1 - 4,0 4,0 - 4,9 4,9 - 5,8 5,8 - 6,7 6,7 - 8,5
Fuse value in Amperes
0 - 20 2,5 4 4 6 6 10 10 10
20 - 35 4 6 10 10 16 16 16 20
35 - 50 6 10 10 16 16 20 20 20
50 - 65 10 10 16 20 20 20 20 35
65 - 85 16 16 20 20 35 35 35 50
85 - 105 16 16 20 35 35 34 35 50
105 - 125 20 20 20 35 35 50 50 50
Minimum cable cross-section in mm
2
