Hirobo Shuttle RG - Assembly: Drive Train and Tail Components; Installation of the Main Gear

19
ストップリングS-12
StopringS-12
メインギヤAssy
Maingearassembbly
M3×25CS
φ12×18×0.2FWは
調整用としてご使用
ください。
Useφ12×18×0.2FW

foradjustment.
φ12×18×0.5FW
オートロ駆動軸
Auto-rotationdriveshaft
P-12Oリング  (グリス) 
P-12O-ring(greaseup)
オートロトルクリミッター 
Auto-rotationtorquelimiter
M3ナイロンナット
M3nylonnut
マストを上へ引張った状態で
マストロックを固定します。
(M3×3SS)
Fixthemastlockwiththemast
pulledup.
マストロック
Mastlock
M3×3SS
9

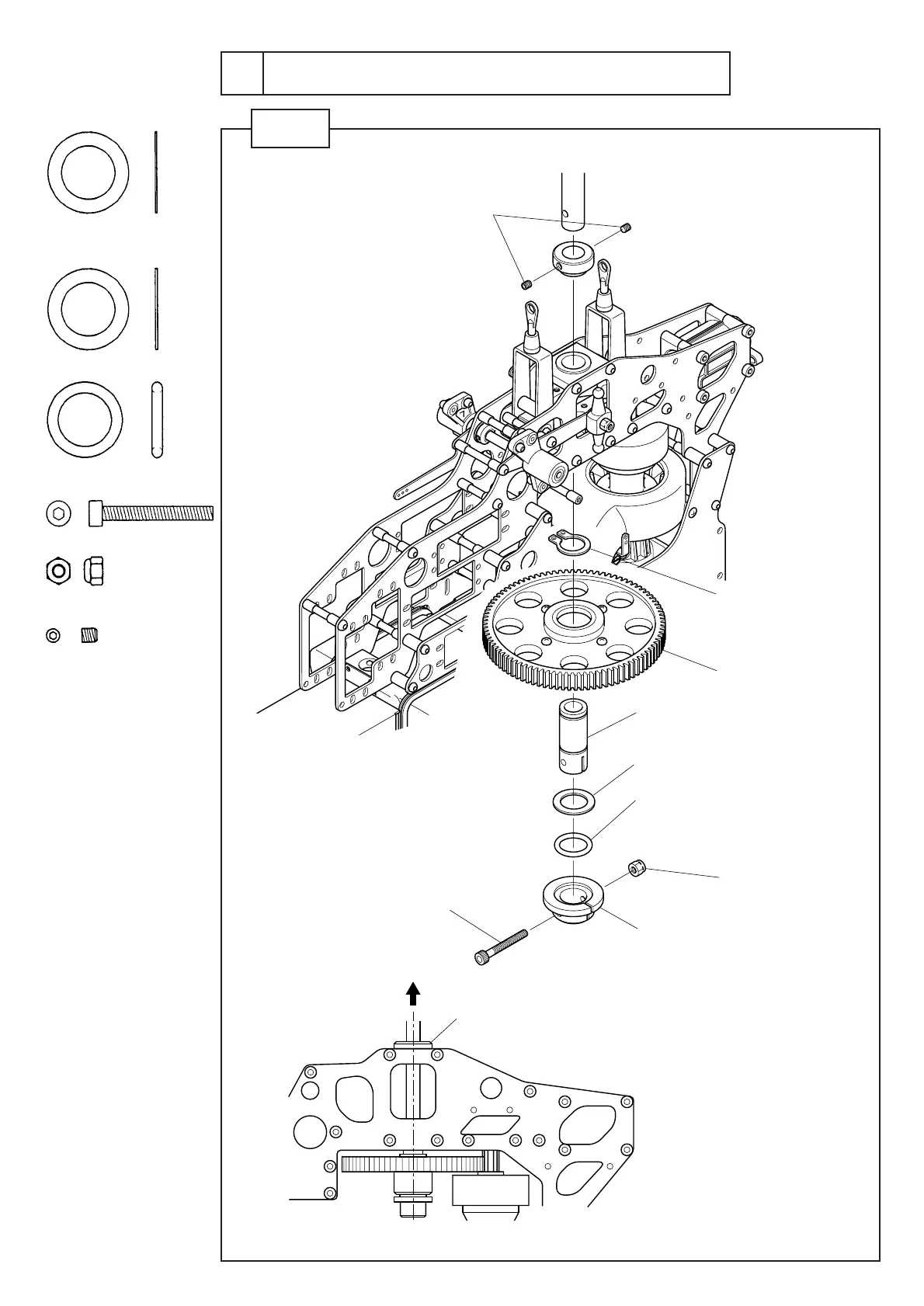

メインギヤの取付
Installation of the main gear
STEP 1
M3×25CS ................................. 1
P-12Oリング .............................. 1
P-12O-ring
φ12×18×0.5FW ........................ 1
φ12×18×0.2FW ........................ 1
(調整用)
(Foradjustment)
M 3  ナイロンナット........................ 1
M3nylonnut
M3×3SS .................................... 2
