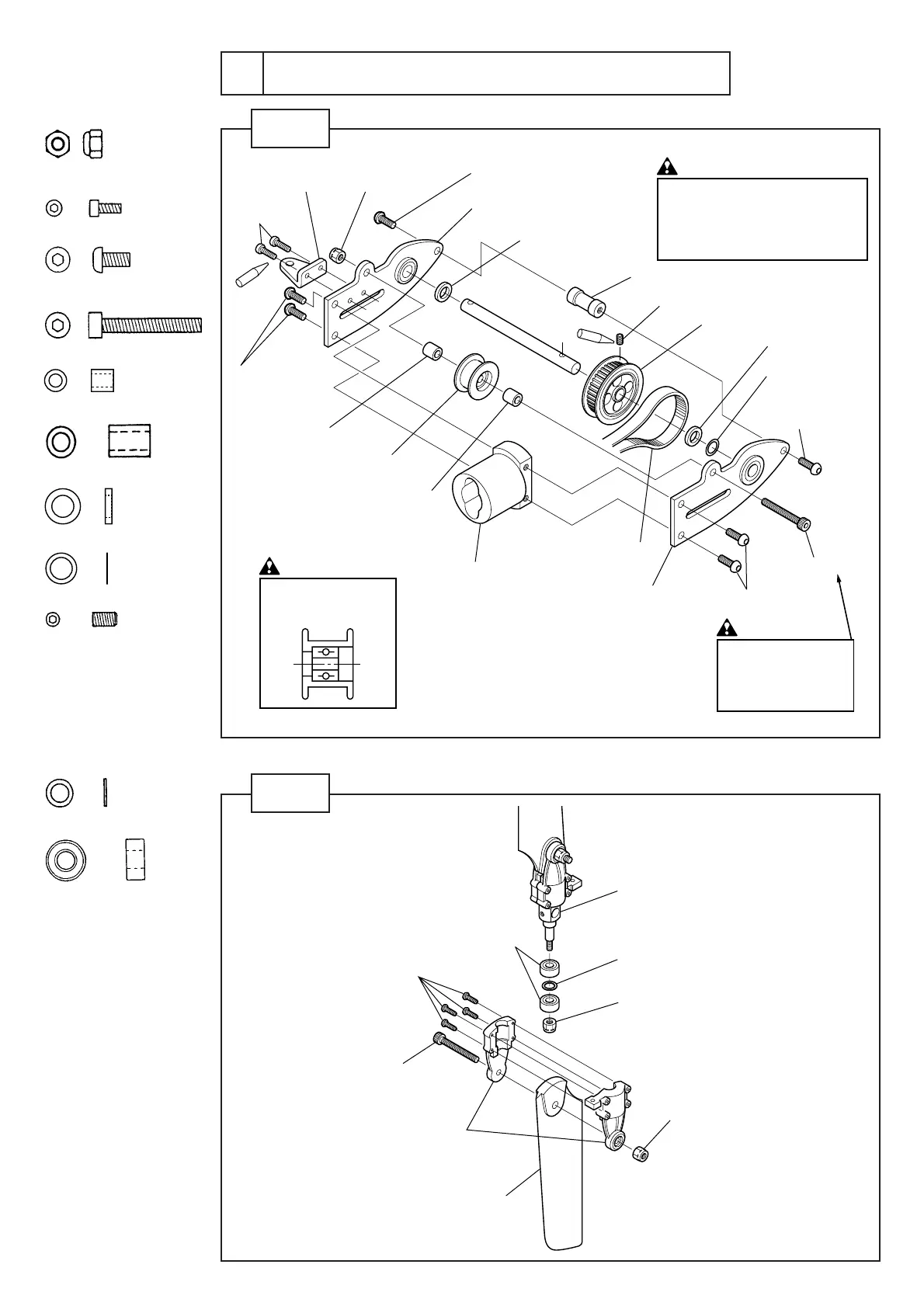

テールギヤの組立
Assembling the tail gear
STEP 1
STEP 2
M3ナイロンナット
M3nylonnut
クロスメンバーL=14
CrossmemberL=14
ガイドプーリー 
Guidepully
タイミングベ ルト
Timingbelt
M3×22CS
テールプーリー
Tailpully
テールユニットプレート
Tailunitplate
テールユニットプレート
Tailunitplate
テールユニットホルダー
Tailunitholder
テールピッチレ バ ー 台 
Tailpitchleverstand
Cφ5×8×1.5
Cφ5×8×1.5
注意 Caution
タイミングベルトは、折り曲げたり、キズを
つけたりしな いでください 。破損の原因
になります。

Donotbend, scratch nor otherwise

damagethetimingbelt.
プーリーが 軽く回るように、
締め過ぎに注意

Do not fix the screws
tootight.
注意 Caution
S3×5×5
S3×5×5
M2×6CS
φ5×7×0.1FW
（調整用）
ロック
M3×6ボタンボルト
M3×6buttonbolt
M3×6ボタンボル
ト
M3×6buttonbol
t
M3×6ボタンボルト
M3×6buttonbolt
M3×6ボタンボルト
M3×6buttonbolt
ロ
ッ
ク

M3×5SS
注意 Caution
組込み方向
Guidepullyalignment
左
Left
右
Right
M3ナイロンナット
M3nylonnut
M2×10TS
テールハウジング
Tailhousing
テールブレードホルダー
Tailbladeholder
Brg.φ4×φ9×4
φ4×φ6×0.5FW
M3ナイロンナッ
ト
M3nylonnut
M3×16CS
テールブレード
Tailblade
φ4×φ6×0.5FW .......................... 2
Brg.φ4×φ9×4 ........................... 4
M3×22CS ................................. 1
M2×6CS ................................... 2
M 3  ナイロンナット........................ 1
M3nylonnut
S3×5×5 ..................................... 2
Cφ3×5×6.8 ............................... 2
M3×5SS .................................... 1
Cφ5×8×1.5 ............................... 2
φ5×7×0.1FW ............................ 4
M3×6ボタンボルト..................... 6
M3×6buttonbolt
