Hirobo Shuttle RG - Page 31

31
サーボ取付ナット
Servoattachingnut
スペーサー
Spacer
M2.6×14TS
M2.6×8CS
φ2.6×7.5×0.5FW
サーボ取付ナット
Servoattachingnut
スペーサー
Spacer
φ2.6×7.5×0.5FW
M2.6×14TS
M2.6×8CS

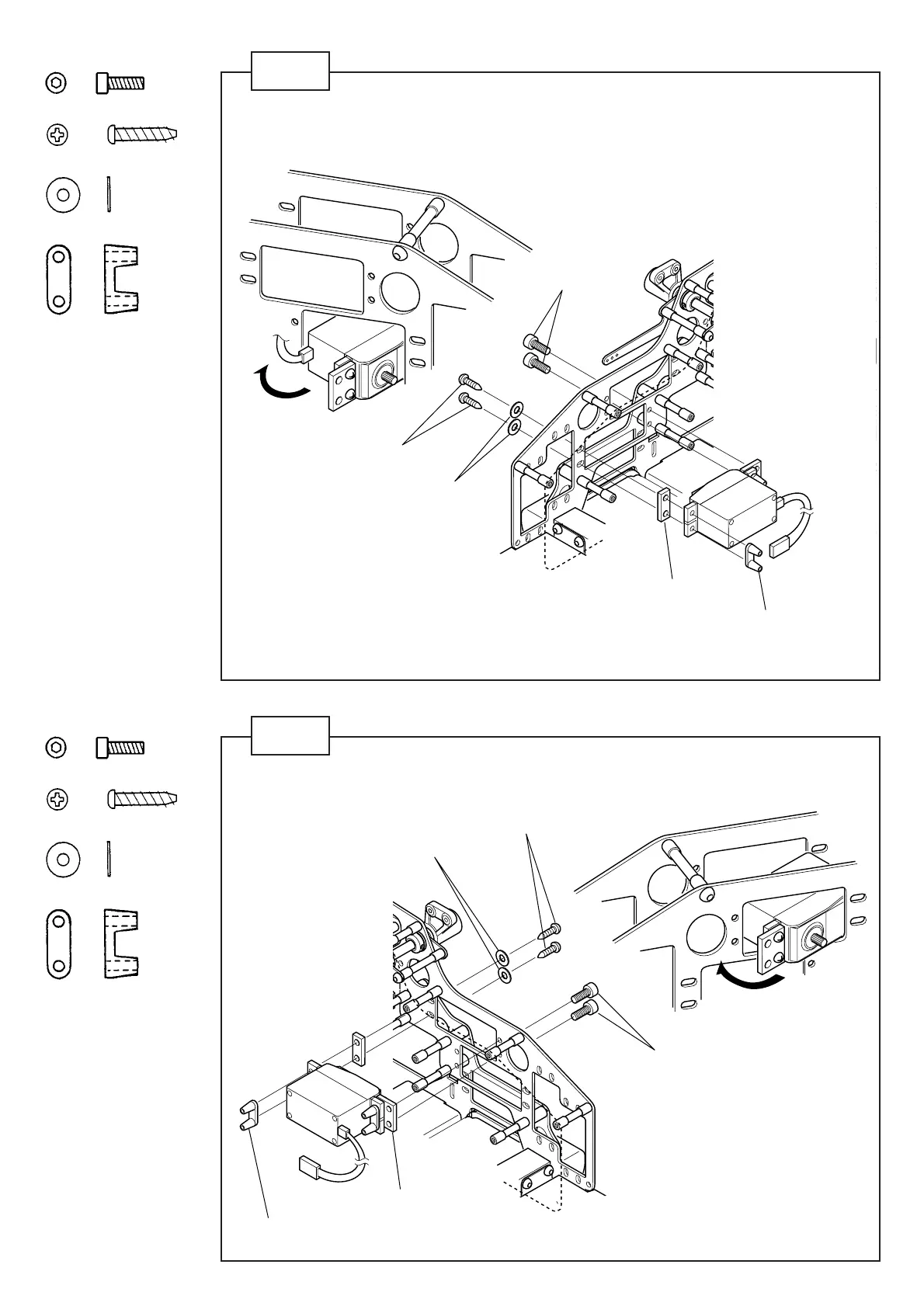

STEP 3
STEP 4
M2.6×14TS ............................... 2
φ2.6×φ7.5×0.5FW .................... 2
サーボ取付ナット........................ 1
Servoattachingnut
M2.6×8CS ................................ 2
M2.6×14TS ............................... 2
φ2.6×φ7.5×0.5FW .................... 2
サーボ取付ナット........................ 1
Servoattachingnut
M2.6×8CS ................................ 2
コレクトピッチサーボの取付
Installationofthecollectivepitchservo
ラダーサーボの取付
Installationoftherudderservo
