44
22

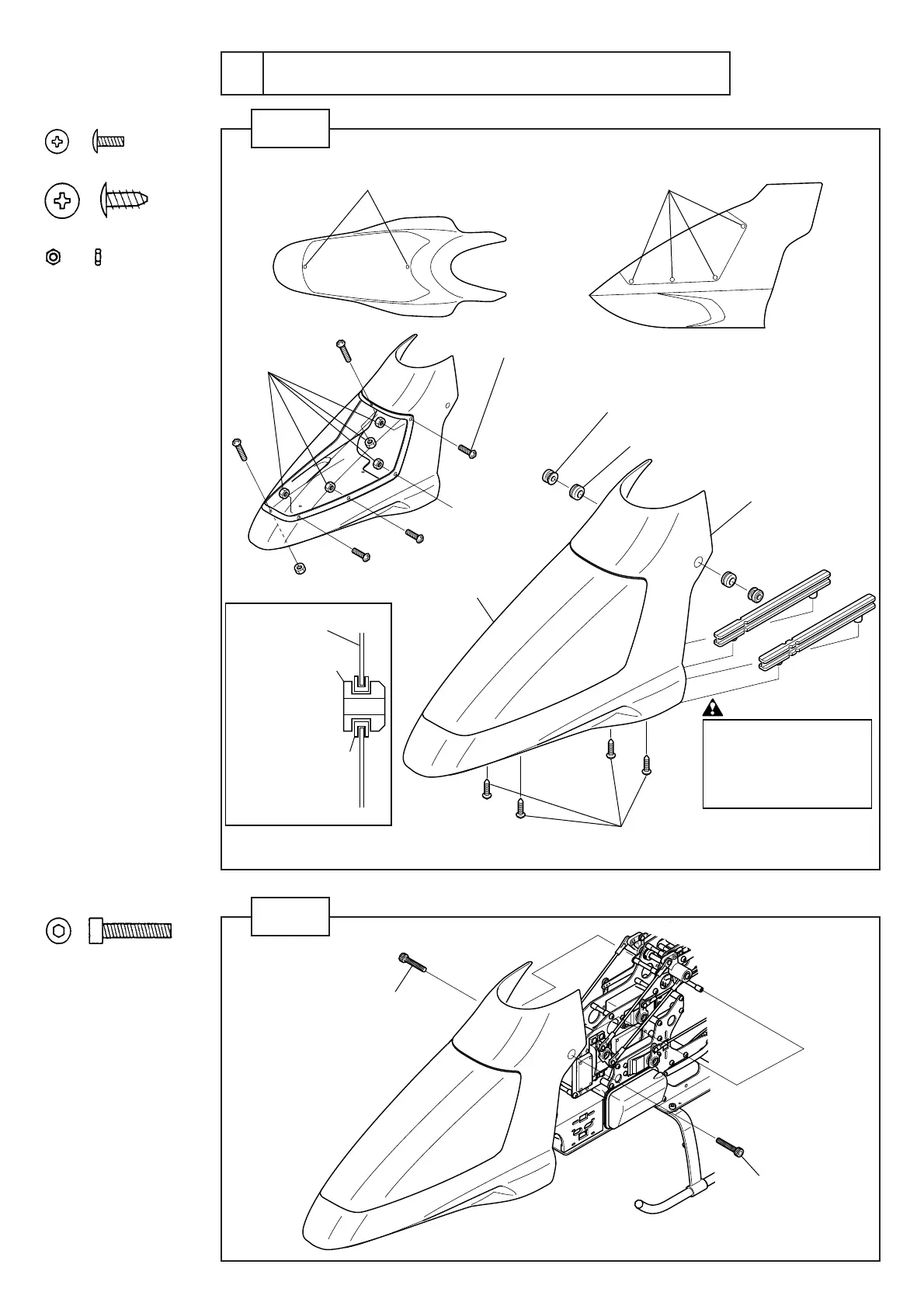

キャビンの取付
Installation of the cabin
STEP 1
STEP 2
M2ナット .................................. 10
M2nut
M3×8TSトラス .......................... 4
M3×15CS ................................. 2
M2×6トラス............................. 10
M3×15CS
M3×15CS
φ2穴明け
Makeφ2holes
M2ナット
M2Nut
キャノピー
Windshield
M2×6トラス
M2×6Truss
M3×8TSトラス
M3×8TSTruss
φ2穴明け
Makeφ2holes
キャビンダンパーブッシュ
Cabindamperbush
キャビン
Cabin
キャビン
Cabin
キャビンダンパーブッシュ
Cabindamperbush
内側
Inside
キャビンダンパーゴム
Cabindamperrubber
キャビンダンパーゴム
Cabindamperrubber
凹 部 が 2ヶ所あるガイドレールを
キャビンの 左 側に 取り付 けてく
ださい。
Installtheguiderailwithtwo
concavestotheleftsideofthe
cabin.
注意 Caution
取付後、瞬間接着剤で固定します。
Afteritisinstalled,fixitwithquick-dryingglue.
