11

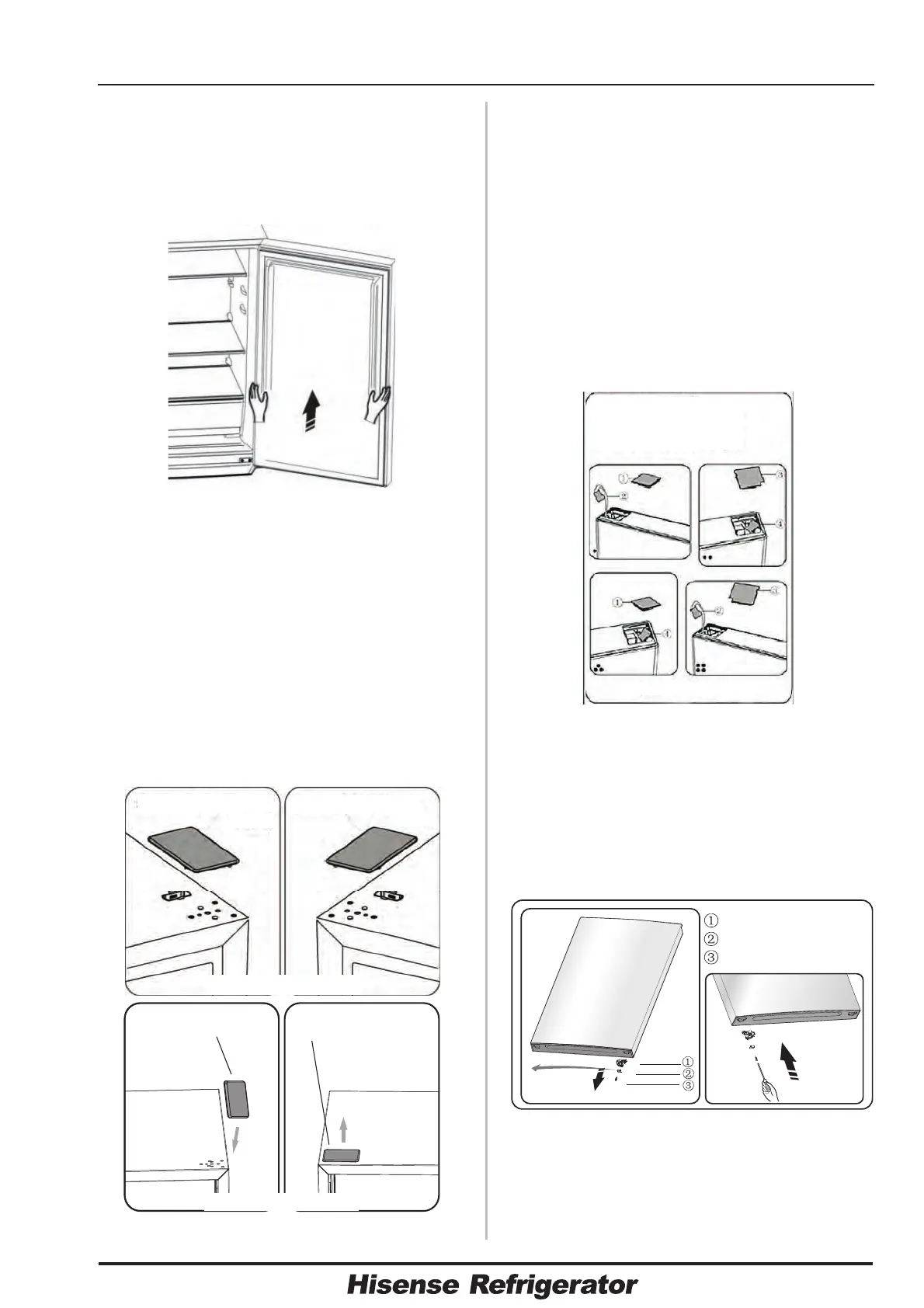

4. Remova a porta superior da articulação
do meio subindo cuidadosamente a porta
para cima. Em seguida, coloque a porta
superior numa superfície lisa com a tampa
superior para cima.
5.No caso de um frigorífico com visor na
porta, retire a tampa do orifício de
parafusos (direita) do saco de plástico e
instale-a no lado direito superior do
frigorífico. Depois, remova a tampa do
orifício de parafusos (esquerda) do
aparelho e coloque-a no saco de plástico.
No caso de um frigorífico sem visor na
porta, puxe a tampa do orifício de
parafusos do lado esquerdo para cima e
coloque-a no lado direito.
7. Desaparte o parafuso ③ e tire a parte ②
e parte ①. Instale a tampa esquerda de
substituição ④ fornecida (em saco de
plástico) e a parte ② (batente) no lado
esquerdo do parafuso ③. Mantenha a parte
① com o aparelho para referência futura.
8. Desaperte os parafusos usados para
fixar a dobradiça do meio e remova-a.
Depois, remova a porta inferior.
6. No caso de um frigorífico com visor na
porta, remova a parte ① do lado esquerdo
superior da tampa superior e retire a parte
②. Depois, remova a parte ③ e coloque a
parte ④ no lado direito superior da tampa
superior. Consulte a operação acima, instale
a parte ③ e a parte ④ no lado esquerdo
superior da tampa superior. Instale a parte
① do lado direito superior da tampa
superior. No caso de um frigorífico sem
visor na porta, salte este passo.
①
Tampa de canto (esquerda)
Conetor elétrico (esquerda)
Tampa de canto (direita)
Conetor elétrico (direita)
②
③
④
MODELO COM VISOR
MODELO COM VISOR
Tampa do furo do parafuso Tampa do furo do parafuso
MODELO SEM VISOR
Tampa de orifício de
parafusos (direita)
Tampa de orifício de
parafusos (esquerda)
Retentor de porta
Bloco de bloqueio
Parafuso auto-roscante
