12

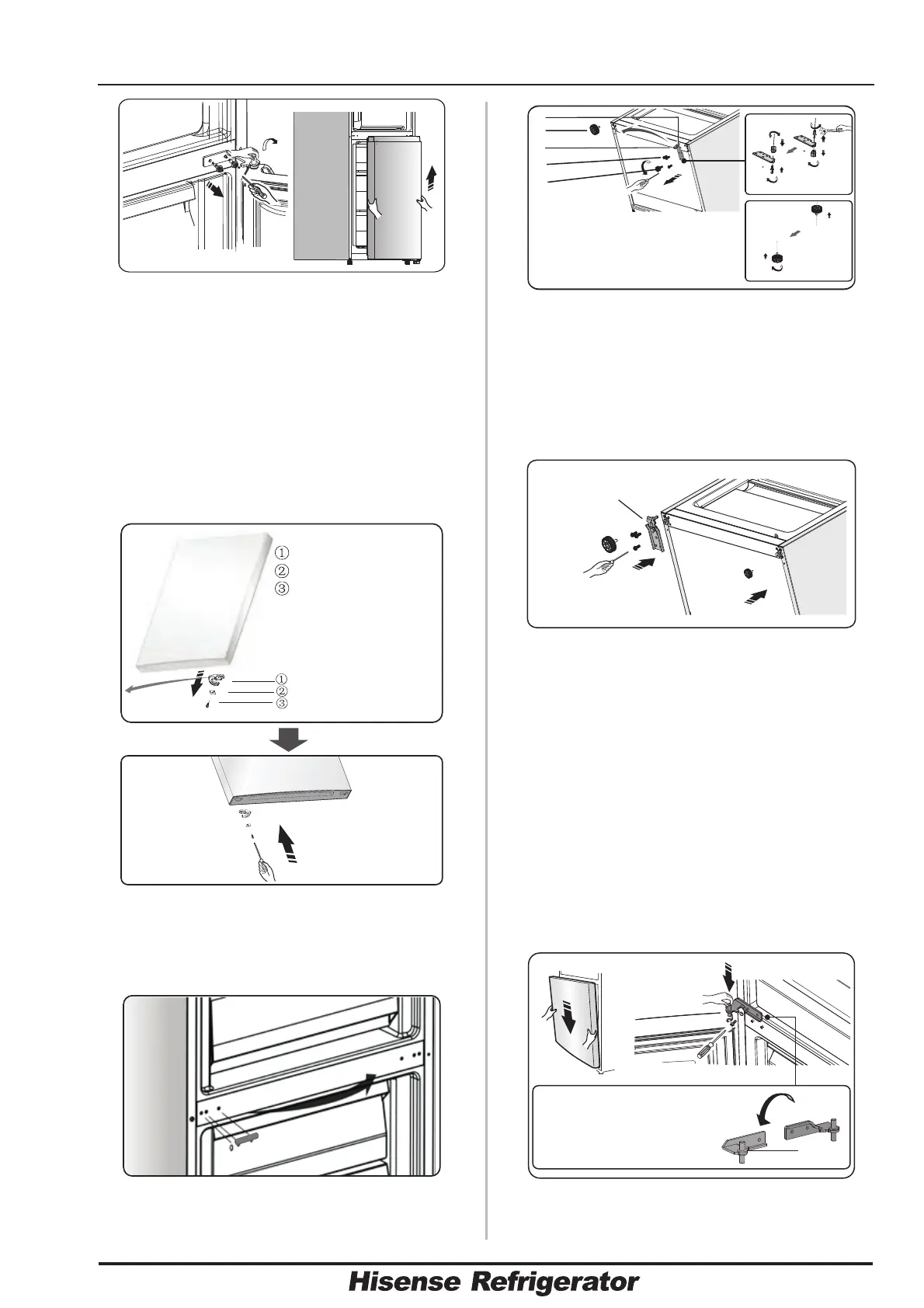

9. Coloque a porta inferior em uma
superfície lisa com o painel para cima. Solte
o parafuso ③ e retire a parte ② e a parte
①, instale o retentor da porta de
substituição à esquerda ④ (fornecido no
saco de plástico) e a peça ② (bloco de
bloqueio) para o lado esquerdo com o
parafuso ③. Mantenha a parte ① com o
aparelho para referência futura.
10. Mude a tampa de buraco de parafuso
no prato de tampa do meio da esquerda
para a direita (como mostrado na figura
abaixo).
11. Incline o frigorífico para trás e remova a
parte ②.
12.
Remova a peça③ do pino da
dobradiça inferior, solte o pino da
dobradiça inferior, mude para o local do
orifício invertido e, em seguida, aperte na
posição, depois instale a peça ③ no pino
da dobradiça inferior.
13. Substitua os itens remontar no passo
11, mude a parte ① para a esquerda e,
em seguida, fixe-os com os parafusos ④.
Instale a parte ② por último.
14. Encaixe a porta inferior para o pino de
dobradiça inferior e mantenha-a em
posição. Gire a dobradiça do meio em 180
°, mude a arruela do eixo para o lado
inferior, ajuste a dobradiça do meio para a
posição apropriada e, em seguida, instale-o
com a porta inferior no local seguro.
Parte inferior da
dobradiça(esquerda)
①
②
③
④
⑤
Nota: a arruela pode
grudar na porta inferior
Arruela
Retentor de porta
Bloco de bloqueio
Parafuso auto-roscante
① Parte inferior da dobradiça (direita)
② Parte dos pés ajustáveis inferiores
③ Parte dos pés ajustáveis inferiores
④ Parafusos auto-roscante
⑤ Parte dos pés ajustáveis inferiores
