Hitachi C 10FC2 - Page 31

31
Français
3. Installation du sac à poussière, poignée d’onglet, servante, butée de matériau et de
l’étau. (La servante et la butée de matériau sont des accessoires en option.)
Attacher le sac à poussière , la poignée d’onglet, la servante, la butée de matériau et l’ensemble d’étau
comme indiqué sur la Fig. 1.
Attacher le levier et le levier de serrage comme suit.
(1) Montage du levier
q Pousser la poignée légèrement vers le bas (voir
Fig. 1) et tourner la plaque de verrouillage dans
la position de déverrouillage.
w La tête se déplace en position haute et le levier
pend librement en position basse, comme montré
sur la Fig. 7.
e Retirer la vis spéciale du régulateur d’angle.
r Insérer la vis spéciale dans le trou à l’extrémité
du levier et la revisser dans le trou du régulateur
d’angle comme montré sur la Fig. 8.

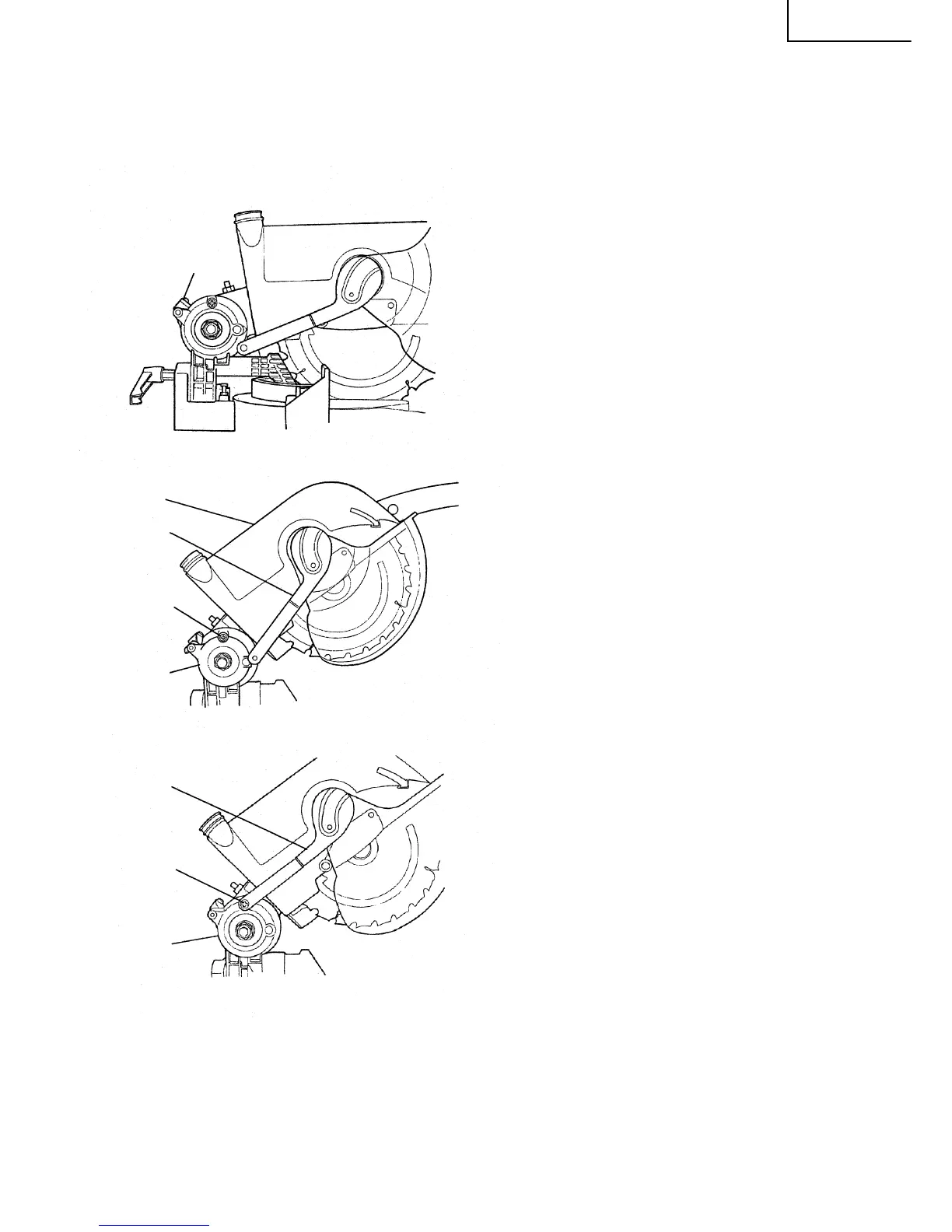

Fig. 6
Plaque de
verrouillage
Tête
Levier
Régulateur
d’angl
Vis spéciale
Fig. 7
Levier
Régulateur
d’angl
Vis spéciale
Fig. 8
