34
Français

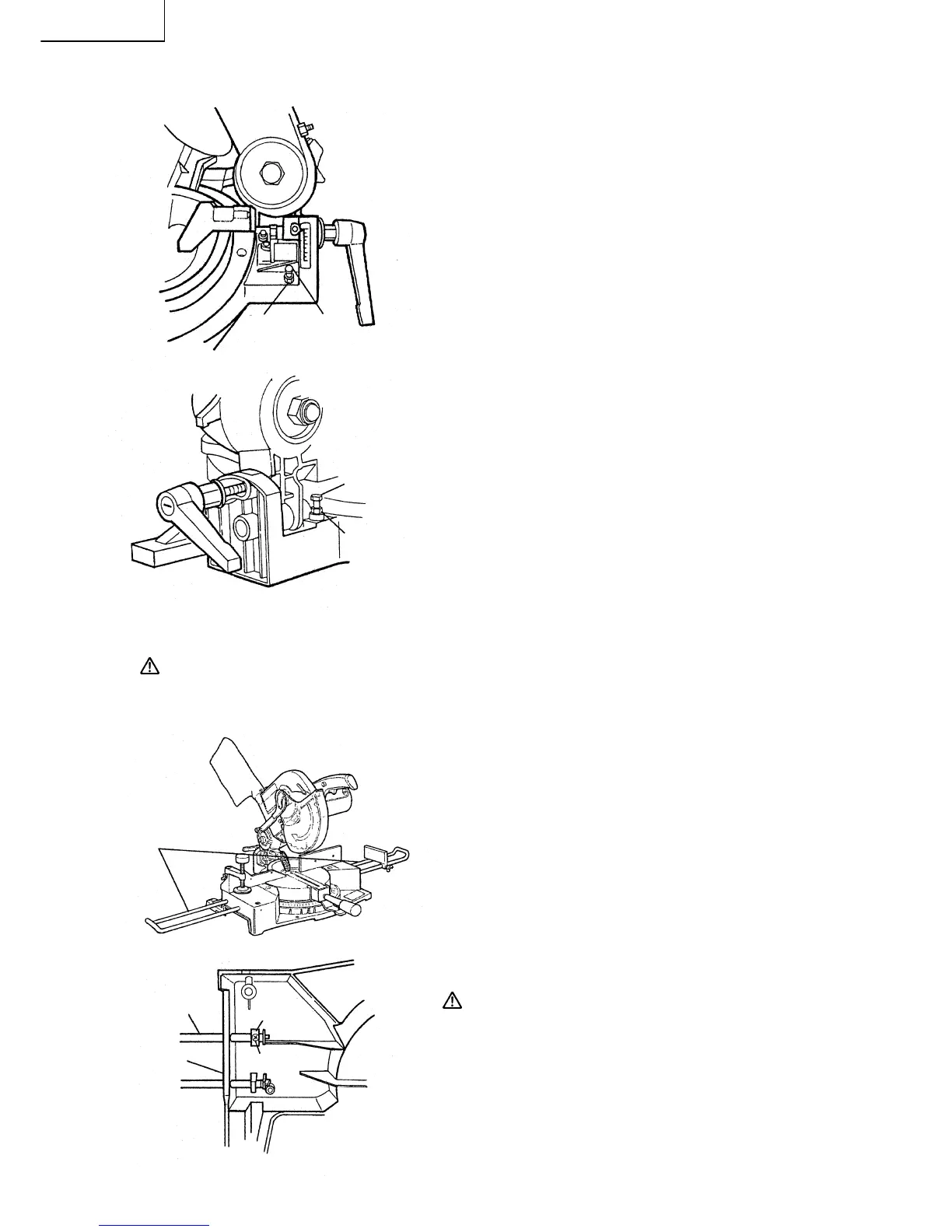

3. Angle oblique
À l’expédition de l’usine, l’outil électrique est réglé sur un
angle de coupe en biseau de 0° et de 45° vers la gauche.
Le positionnement et l’angle de coupe en biseau peuvent
être réglés en desserrant le contre-écrou de 6 mm et en
changeant la hauteur du boulon de 6 mm.
(L’angle de coupe en biseau maximum est de 45°.)
4. Fixation de la pièce
AVERTISSEMENT: Toujours utiliser un dispositif de fixation ou l’étau pour fixer la pièce à la
garde ; sinon, la pièce risque d’être éjectée de la table et de blesser quelqu’un.
5. Installation des servantes (accessoires en option)
Les servantes aident à stabiliser et à maintenir en place les
pièces de grande dimension pendant l’opération de coupe.
(1) Insérer la servante à travers la première paire de trous
à l’extérieur du socle.
(2) Trouver la seconde paire de trous sous le socle. Mettez
le support en “U” sur le trou le plus près du côté avant
du socle.
(3) Insérer la servante à travers la seconde paire de trous
et dans le support en “U”.
S’assurer que la servante passe complètement dans la
seconde paire de trous comme montré dans la Fig. 16.
(4) Serrez le boulon de 6 mm sur le support en “U” avec
un tournevis pour fixer la servante.
ATTENTION: Ne pas tenir la servante pour
transporter l’outil.
La servante pourrait sortir du socle.
Tenir l’outil par sa poignée (voir Fig.
2), et non par la servante.
Fig. 14
Boulon
de 6 mm
Contre-écrou
de 6 mm
Fig. 15
Boulon de 6 mm
Contre-écrou
de 6 mm
Fig. 17
Servante
Support
en “U”
Servante
Socle
Boulon de
6 mm
Fig. 16
