51
Español
3. Instalación de la bolsa para el polvo, empuñadura lateral, aleta de extensión, retén,
y tornillos de carpintero. (La aleta de extensión y el retén son accesorios
opcionales).
Instale la bolsa para el polvo, la empuñadura lateral, la aleta de extensión, el retén y el tornillo de
carpintero de la manera indicada en la Fig. 1.
Instalación de la palanca y de la manivela de fijación.
Instale la palanca y la manivela de fijación de la manera indicada en la figura.
(1) Conjunto de palanca
q Presione ligeramente la manivela hacia abajo
(véase Fig. 1) y gire la placa de bloqueo a la
posición de desbloqueo.
w La cabeza se moverá entonces a la posición
superior y la palanca colgará libremente en la
posición inferior, tal como se observa en la
Fig. 7.
e Extraiga el tornillo especial del regulador de
ángulo.
r Inserte el tornillo especial en el orificio del
extremo de la palanca y reinserte el tornillo
especial en el orificio del regulador de ángulo,
tal como se indica en la Fig. 8.

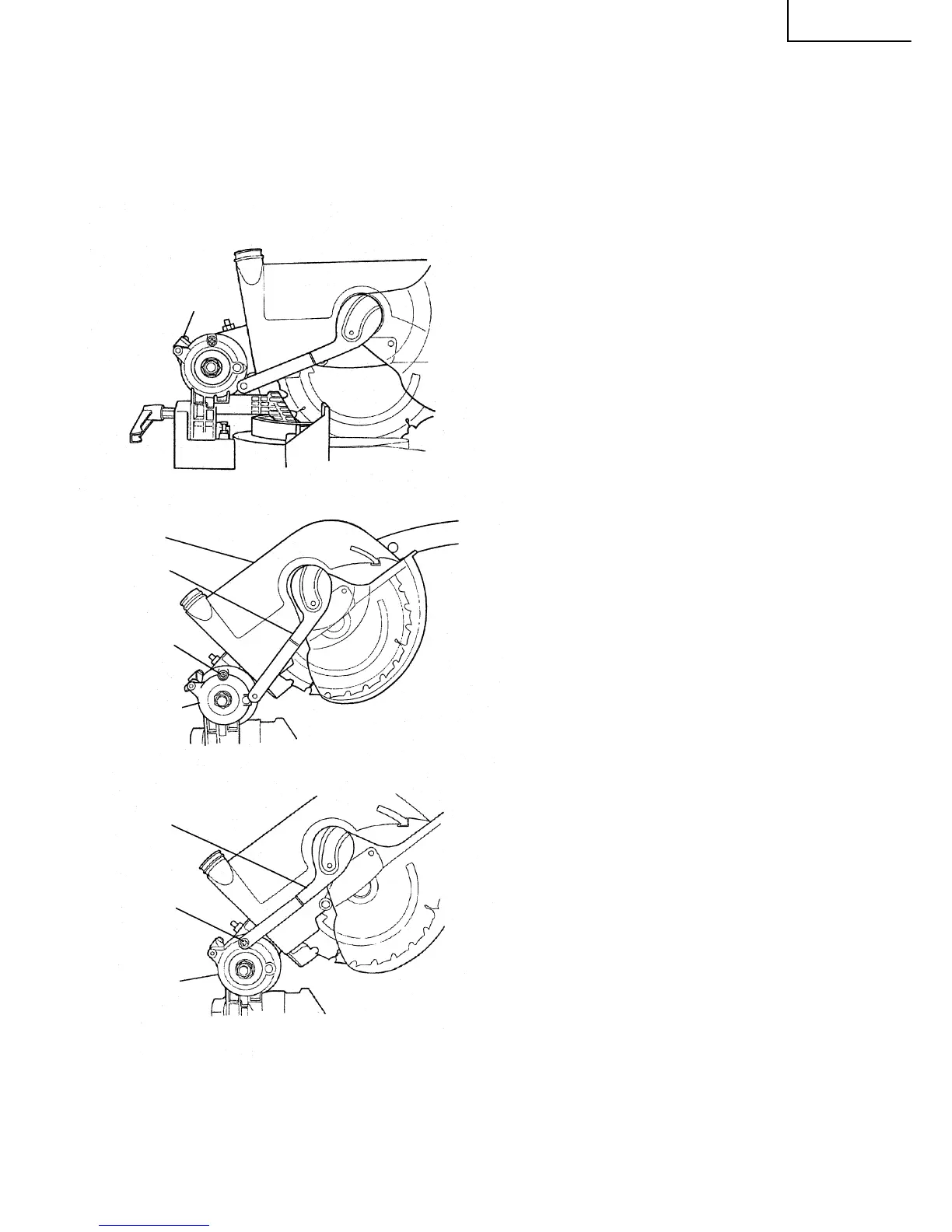

Fig. 6
Placa de bloqueo
Tornillo
especial
Fig. 7
Palanca
Tornillo
especial
Fig. 8
Cabeza
Palanca
Regulador
de ángulo
Regulador
de ángulo
