1. Operación del interruptor
El interruptor de botón ha sido diseñado para no operar
inadvertidamente la herramienta eléctrica. Para utilizar la
herramienta eléctrica, primero se deberá presionar el
interruptor de botón de la manera indicada en la Fig. 20.
El interruptor de disparo no funcionará a menos que se
oprima el interruptor de disparo. Al soltar el interruptor de
disparo, la alimentación se desconectará y el interruptor
de botón volverá automáticamente a su posición inicial,
bloqueando al interruptor de disparo.
ADVERTENCIA: Este bloqueo permitirá evitar el encendido accidental de la herramienta eléctrica
o la utilización por parte de personas no autorizadas (especialmente los niños).
Para evitar la utilización no autorizada de esta herramienta, inserte un candado
a través del orificio del interruptor de disparo.
2. Utilización del conjunto de tornillo de carpintero (Accesorio estándar)
(1) El conjunto de tornillo de carpintero puede montarse
en el lado izquierdo de la base, y puede elevarse o
bajarse de acuerdo con la altura de la pieza de trabajo.
q Inserte el soporte del conjunto de tornillo de carpintero
en el orificio provisto en la parte de delantera de la base.
w Luego apriete el perno de orejas de 5 mm tal como se
indica en la Fig. 21.
NOTA: El soporte cuenta con dos ranuras de bloqueo en
los cuales encaja la punta del perno de orejas de
5 mm para poder bloquear el conjunto del tornillo
de carpintero en la posición deseada.
(2) El conjunto del tornillo de carpintero puede montarse
en la escuadra de guía del lado izquierdo o bien en la
escuadra de guía del lado derecho, y puede elevarse o
bajarse de acuerdo con la altura de la pieza de trabajo.
q Inserte el soporte del conjunto del tornillo de carpintero
en el orificio provisto en la escuadra de guía del lado
izquierdo o bien en la escuadra de guía del lado derecho.
w Luego apriete el perno de orejas de 5 mm tal como se
indica en la Fig. 22
PRECAUCIÓN: Confirme que la cabeza del motor (véase Fig. 1) nunca haga contacto con el
conjunto de tornillo de carpintero cuando lo baje para realizar el corte. Si existe
tal riesgo, afloje ligeramente el perno de orejas de 5 mm y mueva el conjunto de
tornillo de carpintero hasta una posición en que no entre en contacto con la hoja
de sierra.
Asimismo, siempre confirme que el tornillo de banco esté montado en la escuadra
de guía del lado derecho antes de usar la sierra para las operaciones de corte
compuesto (corte de ingletes + en bisel).

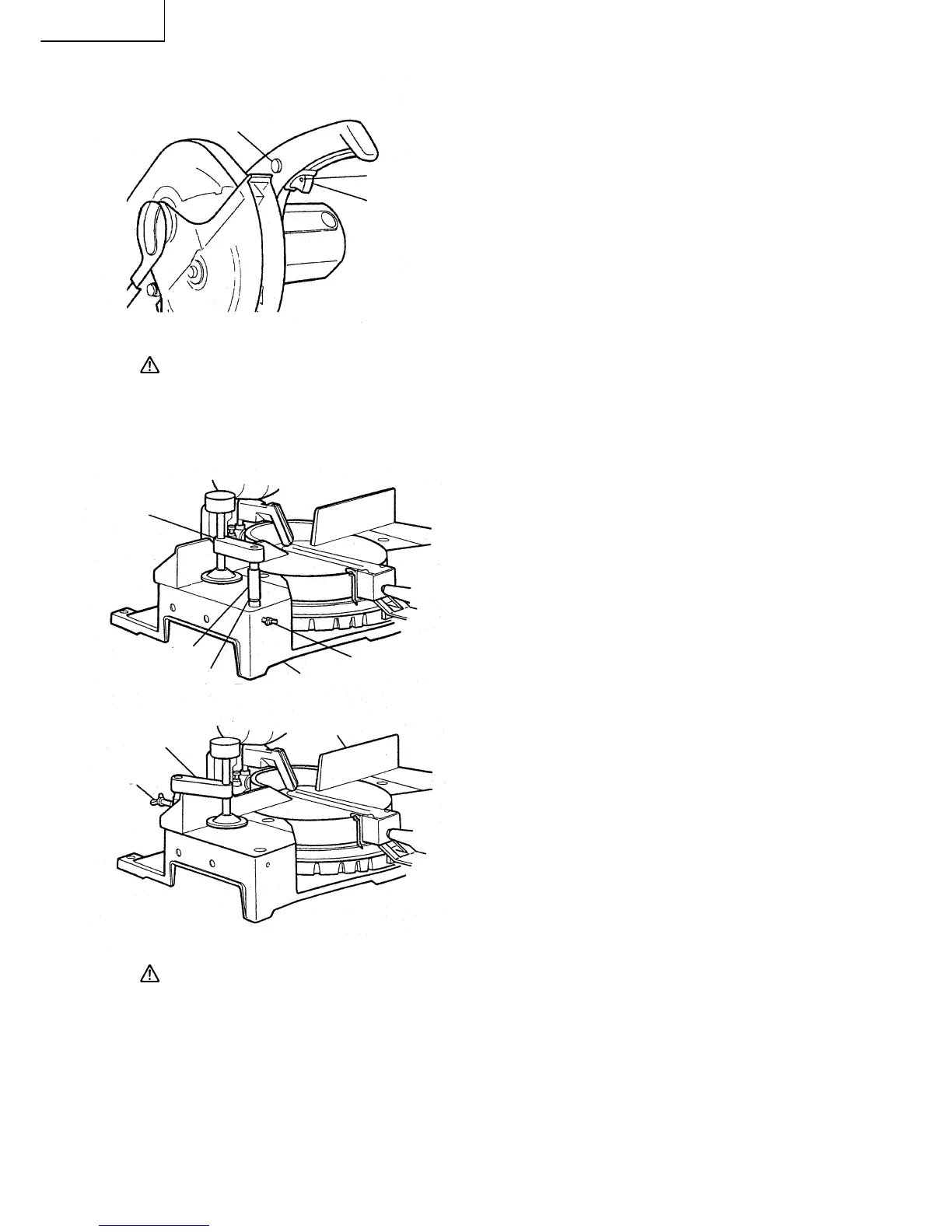

Fig. 20
Interruptor
de botón
Orificio
Interruptor
de disparo
Fig. 21
Escuadra de guía
Fig. 22
Perno de
orejas de
5 mm
Conjunto de
tornillo de
carpintero
Perno de orejas
de 5 mm
Conjunto de
tornillo de
carpintero
Soporte
Ranura
Base
