2. Libérer la goupille de verrouillage.
Fig. 5-a Fig. 5-b
Lorsque l’outil électrique quitte nos usines, ses composants essentiels sont fixés à l’aide d’une poignée
à plongeur. Déplacer légèrement la poignée de façon que la poignée à plongeur se dégage et régler
comme indiqué à la Fig. 5-b.
REMARQUE: Abaisser la poignée légèrement pour pouvoir dégager la poignée à plongeur plus
facilement et en toute sécurité.
La position verrouillée de la poignée à plongeur sert exclusivement pour le transport
et le remisage.
Pour le transport, saisir la poignée (voir Fig. 1) d’une main et tenir le socle à la section de saisie à
l’extrémité gauche de l’autre main pour transporter l’outil.
3. Installation du sac à poussière, de la poignée d’onglet, des servantes, de la butée de
matériau et des étaux
(La servante et la butée de matériau sont des accessoires en option.)
Fixer le sac à poussière, la poignée d’onglet, la servante, la butée de matériau et l’ensemble d’étau
comme indiqué à la Fig. 1 et à la Fig. 2.

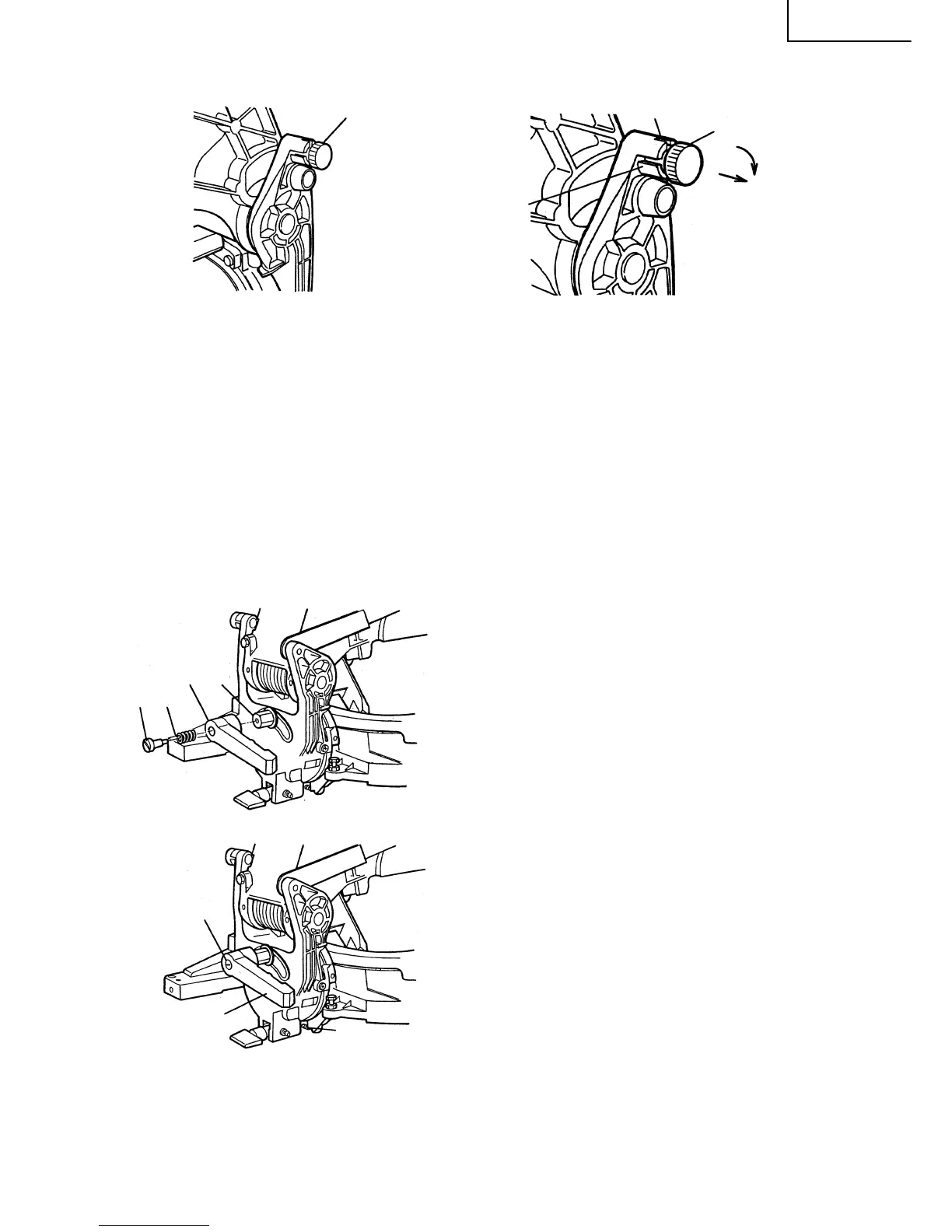

(1) Montage du levier de serrage
q Insérer le ressort et la vis dans l’orifice du levier de
serrage comme indiqué à la Fig. 6.
w Monter le levier de serrage sur le collier de poignée,
puis serrer la vis comme indiqué à la Fig. 7.
Poignée à plongeur
Poignée à plongeur
Sens des
aiguilles d’une
montre
Tirer pour dégager.
Tourner le bouton de 1/4
de tour et insérer les
butées de goupille dans
la fente mince.
Pendant le transport, insérer
les butées de la poignée à
plongeur dans la fente creuse.
REMARQUE : Cette position ne
sert pas pour les
opérations de
coupe.
Pendant le fonctionnement, insérer les
butées de la poignée à plongeur dans la
fente mince.
Boulon à tête creuse à 6 pans de
5 mm (C)
(Butée de 0°)
4. Installation de la traverse de rallonge
(1) Insérer la traverse de rallonge dans l’orifice du socle.
(2) Serrer les deux vis à métaux de 5 mm et fixer la traverse de rallonge comme indiqué à la Fig. 2.
Fig. 6
Fig. 7
Levier de
serrage
Vis
Collier
de
poignée
Levier de
serrage
Vis
Ressort
