51
Español
2. Liberación del mango de émbolo

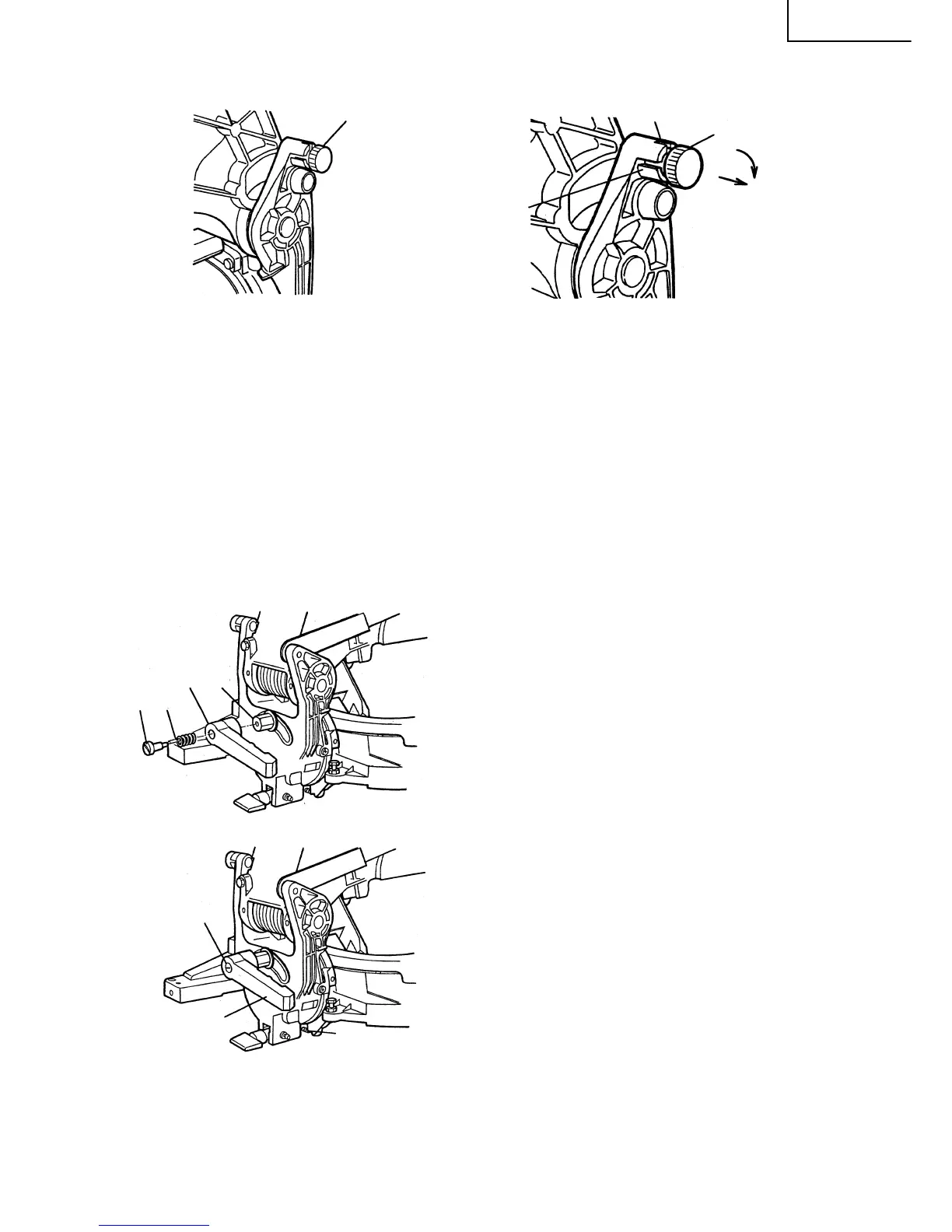

Fig. 5-a Fig. 5-b
Esta herramienta eléctrica se expide de fábrica con sus componentes principales asegurados mediante
el mango de émbolo. Mueva ligeramente la empuñadura para que el mango de émbolo pueda soltarse
y ajustarse de la manera indicada en la Fig. 5-b.
NOTA: Si baja ligeramente la empuñadura conseguirá soltar el mango de émbolo con mayor facilidad
y seguridad.
La posición de bloqueo del mango de émbolo es sólo para transporte y almacenamiento.
Para el transporte, sujete la empuñadura (véase Fig.1) con una mano, y con la otra mano sostenga la
base por la sección de agarre del extremo izquierdo.
3. Instalación de la bolsa para el polvo, empuñadura lateral, soporte de extensión, retén
y tornillos de carpintero.
(El soporte de extensión y el retén son accesorios opcionales).
Instale la bolsa para el polvo, la empuñadura lateral, el soporte de extensión, el retén y el tornillo de
carpintero de la manera indicada en las Figs. 1 y 2.
(1) Armado de la palanca de fijación
q Inserte el resorte y el tornillo en el orificio de la palanca
de fijación, tal como se indica en la Fig.6.
w Coloque la palanca de fijación en el collar del mango,
y luego apriete el tornillo de la manera indicada en la
fig.7.
Mango de émbolo
Mango de émbolo
En el sentido de
las agujas del
reloj
Extraiga para
desenganchar.
Gire la perilla 1/4 de
vuelta y fije los topes de
pasador en la ranura de
poca profundidad.
Durante el transporte, fije el
mango de émbolo en la ranura
profunda.
NOTA: Esta posición no se
debe utilizar para
ninguna operación de
corte.
Durante la operación, fije los topes del
mango de émbolo en la ranura de poca
profundidad.
Perno de cabeza hexagonal
de 5 mm (C)
4. Instalación del soporte de extensión
(1) Inserte el soporte de extensión en el orificio de la base.
(2) Sujete los dos tornillos para metales de 5 mm y fije el soporte de extensión de la manera indicada
en la Fig.2.
Fig. 6
Fig. 7
Palanca de
fijación
Tornillo
Collar del
mango
Palanca de
fijación
TornilloResorte
