102
Español
Herramienta
combinada
Empuñadura
de bloqueo
de inglete
Empuñadura de
bloqueo de bisel
Pasador de
ajuste (A)
Tornillo puntero
de bisel
Indicador
(Para escala de bisel)
Pernos de ajuste

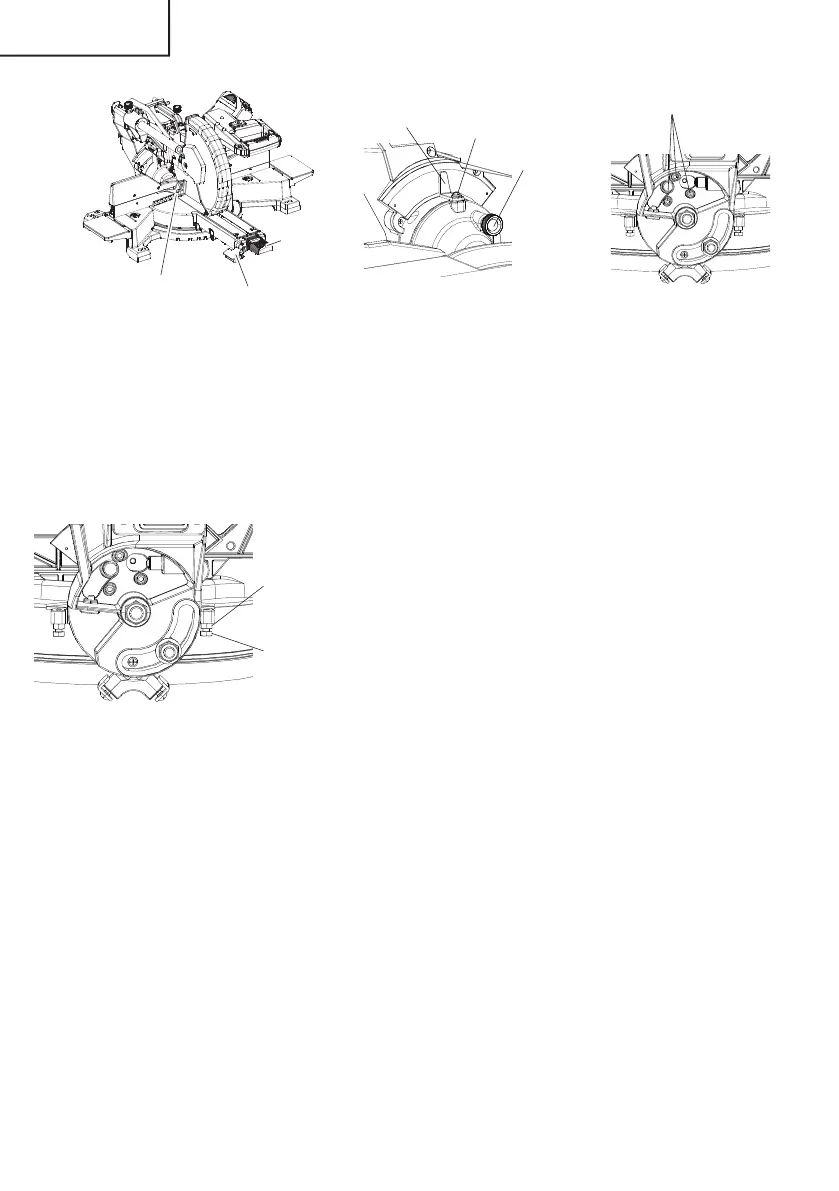

Fig. 15-a Fig. 15-b Fig. 15-c
9. Ajuste del indicador de 90° (para escala de bisel) (Fig. 15-b)
(1) Cuando la hoja esté exactamente en 90° (0°) con respecto a la mesa, afl oje el tornillo
de puntero del bisel con un destornillador Phillips del número 2.
(2) Ajuste el indicador en la marca “0” de la escala del bisel y apriete el tornillo de nuevo.
10. Ajuste de bisel izquierdo en 45°
(1) Extienda por completo el tope secundario (B)
totalmente hacia la izquierda, y tire del pasador de
ajuste (A) hacia la parte frontal de la máquina.
NOTA: Al retraer el pasador de ajuste (A) podría
ser necesario desplazar el conjunto de
brazo superior de la sierra de inglete hacia
la izquierda o la derecha para liberar la
presión de retención.
(2) Afl oje la empuñadura de bloqueo del bisel e incline la
carcasa de engranajes totalmente hacia la izquierda.
(3) Utilizando una herramienta combinada, verifi que si
la hoja está en 45° con respecto a la mesa.
(4) Para realizar el ajuste, incline la carcasa de
engranajes a 0°, afl oje la tuerca de bloqueo y gire el
perno hacia dentro o hacia afuera para aumentar o
reducir el ángulo como se visualiza en la Fig. 16.
(5) Incline la carcasa de engranajes de nuevo hacia la
izquierda, y verifi que la alineación de nuevo.
(6) Repita los pasos hasta que la hoja esté en 45° con
respecto a la mesa. Una vez obtenida la alineación,
apriete la tuerca de bloqueo y la empuñadura de
bloqueo de bisel.
Fig. 16
Tuerca de
bloqueo
Perno
