11. Ajuste de bisel derecho en 45°
(1) Ajuste el ángulo de inglete en 0°. Extienda por
completo el tope secundario (A) totalmente hacia
la derecha, y tire del pasador de ajuste (B) hacia la
parte frontal de la máquina.
NOTA: Al retraer el pasador de ajuste (A) podría
ser necesario desplazar el conjunto de
brazo superior de la sierra de inglete hacia
la izquierda o la derecha para liberar la
presión de retención.
(2) Afl oje la empuñadura de bloqueo del bisel e incline la
carcasa de engranajes totalmente hacia la derecha.
(3) Utilizando una herramienta combinada, verifi que si
la hoja está en 45° con respecto a la mesa.
(4) Para realizar el ajuste, incline la carcasa de
engranajes a 0°, afl oje la tuerca de bloqueo y gire el
perno hacia dentro o hacia afuera para aumentar o
reducir el ángulo como se visualiza en la Fig. 17.
(5) Incline el brazo de corte de nuevo hacia la derecha, y
verifi que la alineación de nuevo.
(6) Repita los pasos hasta que la hoja esté en 45° con
respecto a la mesa. Una vez obtenida la alineación,
apriete la tuerca de bloqueo y la empuñadura de
bloqueo de bisel.
12. Ajuste de bisel izquierdo y derecho en 33.9°
(1) Ajuste el ángulo de inglete en 0°. Despliegue por completo los dos topes secundarios
(A, B).
(2) Afl oje la empuñadura de bloqueo de bisel, e incline la carcasa de engranajes hasta
la parada en positivo de bisel derecho en 33.9° empujando el pasador de ajuste (A)
hacia la parte trasera de la máquina.
(3) Utilizando una herramienta combinada, verifi que si la hoja está en 33.9° con respecto
a la mesa.
(4) Para ajustar, gire el tornillo hexagonal hacia dentro o hacia fuera con una llave de
tuercas de 3 mm hasta que la hoja esté en 33.9° con respecto a la mesa.
(5) Repita los pasos anteriores y gire el tornillo hexagonal para el ajuste de bisel izquierdo
en 33.9°.
13. Ajuste del ángulo de inglete
La escala de sierra de inglete compuesta puede ser leída fácilmente; en ella se muestran
ángulos de inglete de 0° a 48° hacia la izquierda y la derecha. La mesa de la sierra de
inglete tiene nueve de los ajustes de ángulo más comunes con paradas en positivo en 0°,
15°, 22.5°, 31.6° y 45°. Estas paradas en positivo sitúan la hoja en el ángulo deseado de una
forma rápida y precisa. Siga el proceso indicado a continuación para lograr los ajustes más
rápidos y precisos.
Tuerca de
bloqueo
Tornillo
hexagonal
Perno

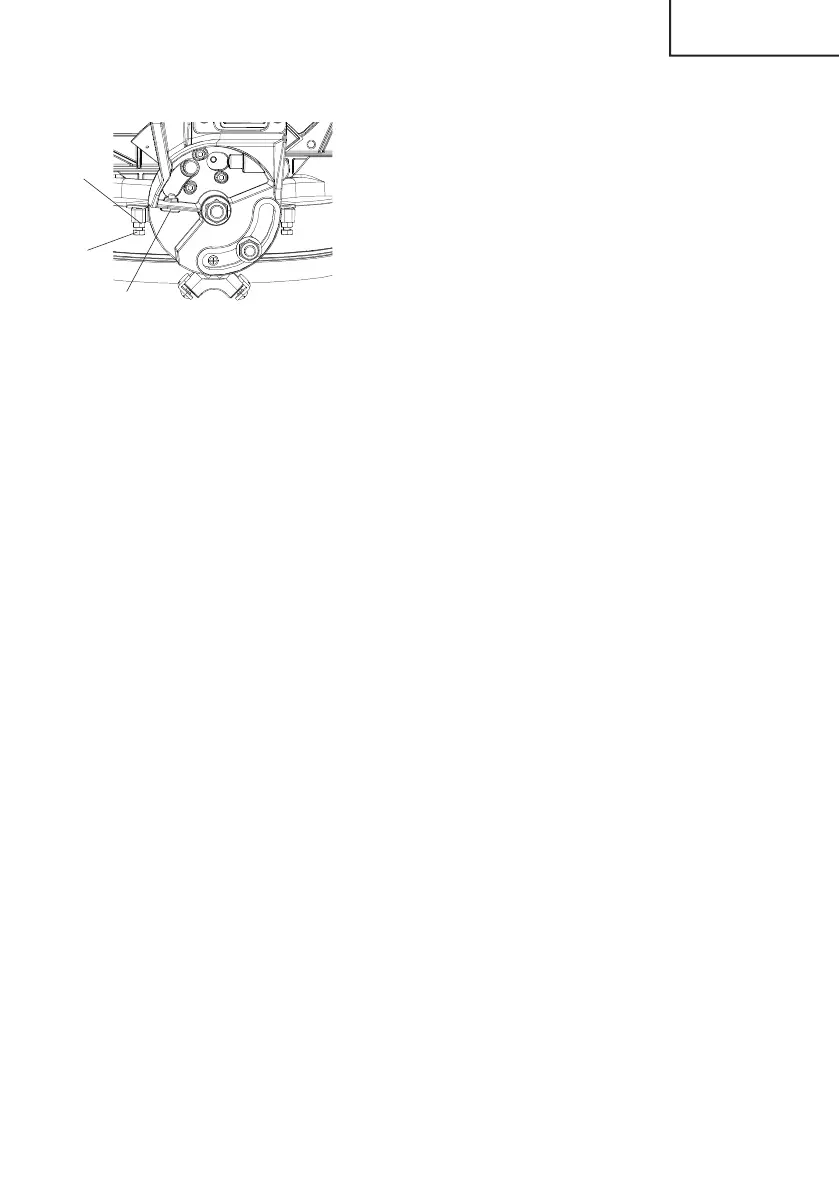

Fig. 17
