104
Español
Ajustar los ángulos de inglete:
(1) Levante la empuñadura de bloqueo de
inglete para desbloquear la mesa.
(2) Mueva la tabla mientras presiona hacia
abajo el botón de bloqueo de parada en
positivo para alinear el puntero con la
medición de grados deseada.
(3) Bloquee la tabla en posición presionando
hacia abajo la empuñadura de bloqueo
de inglete.
Ajuste del indicador (para escala de inglete):
(1) Mueva la mesa hasta la parada en
positivo en 0°.
(2) Afl oje el tornillo que retiene el indicador
(para escala de inglete) con un
destornillador Phillips.
(3) Ajuste el puntero en la marca de 0° y
apriete el tornillo de nuevo.
14. Ajuste de la profundidad de corte
El desplazamiento de profundidad máximo del cabezal de corte fue ajustado en la fábrica.
(1) Para ajustar el desplazamiento de ancho máximo
del cabezal de corte, siga los pasos indicados a
continuación: (Fig. 19-a)
Gire la perilla de parada hacia la izquierda hasta que
no sobresalga del bloque de parada mientras mueve el
cabezal de corte hacia arriba.
Rote la placa de anclaje hacia la derecha hasta que
entre en contacto con la varilla de parada.
Verifi que de nuevo la profundidad de la hoja moviendo
el cabezal de corte de delante hacia atrás por todo el
movimiento de un corte típico a lo largo del brazo de
control.
(2) Para ajustar el desplazamiento de altura máximo
del cabezal de corte, siga los pasos indicados a
continuación: (Fig. 19-b)
Gire la perilla de parada hacia la izquierda hasta que
no sobresalga del bloque de parada mientras mueve
el cabezal de corte hacia arriba.
Rote la placa de anclaje hacia la izquierda hasta que
entre en contacto con el asiento de parada.
Asegúrese de que el bloque de parada contacta por
completo con la placa de anclaje.

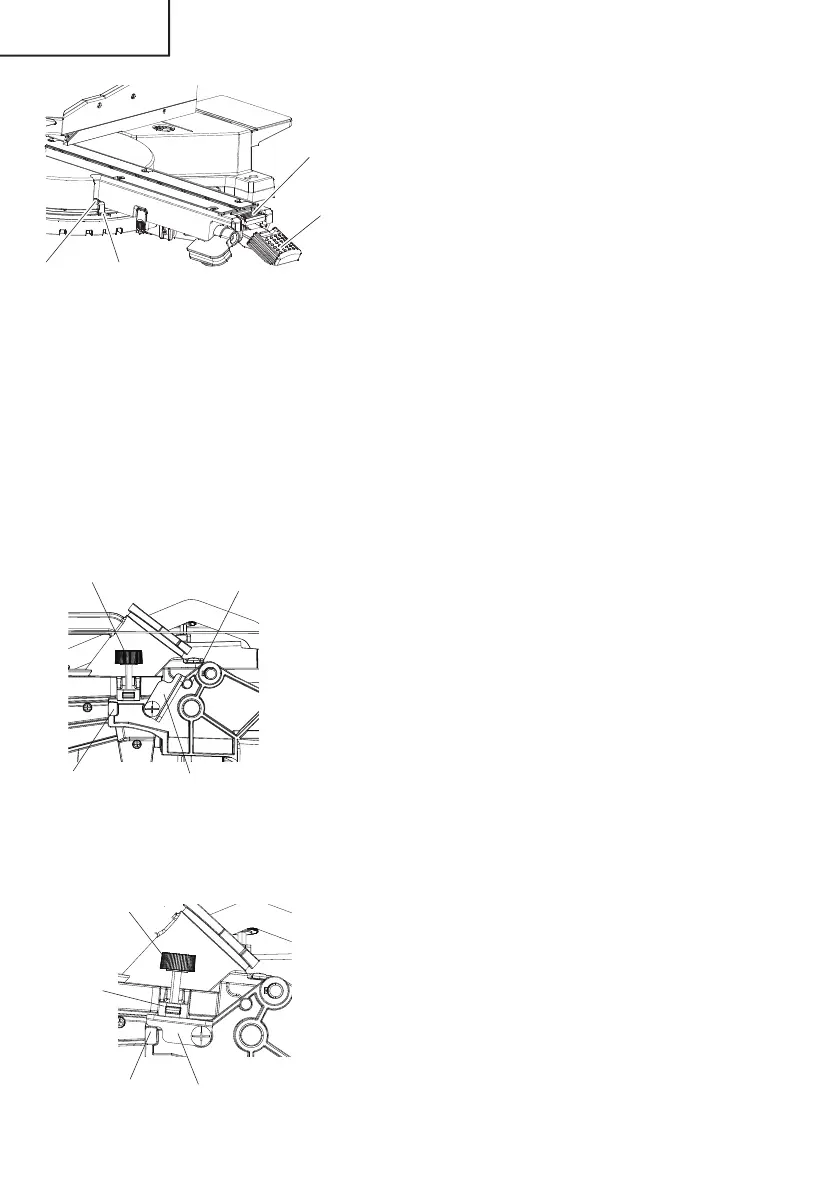

Botón de bloqueo
de parada en
positivo
Empuñadura
de bloqueo de
inglete
Fig. 18
Tornillo Indicador
(para escala de inglete)
Perilla de parada
Bloque de parada Placa de anclaje
Varilla de parada
Fig. 19-a
Perilla de parada
Asiento de
parada
Bloque de parada
Placa de anclaje
Fig. 19-b
