112
Español
NOTA: La sierra incluye un pasador de ajuste
de 33.9° (A) para confi gurar cortes de
moldeado en corona cuando el ángulo
de las paredes es igual a 90°.
(4) Encienda la guía láser y coloque la pieza de
trabajo sobre la mesa para la alineación previa
de su corte.

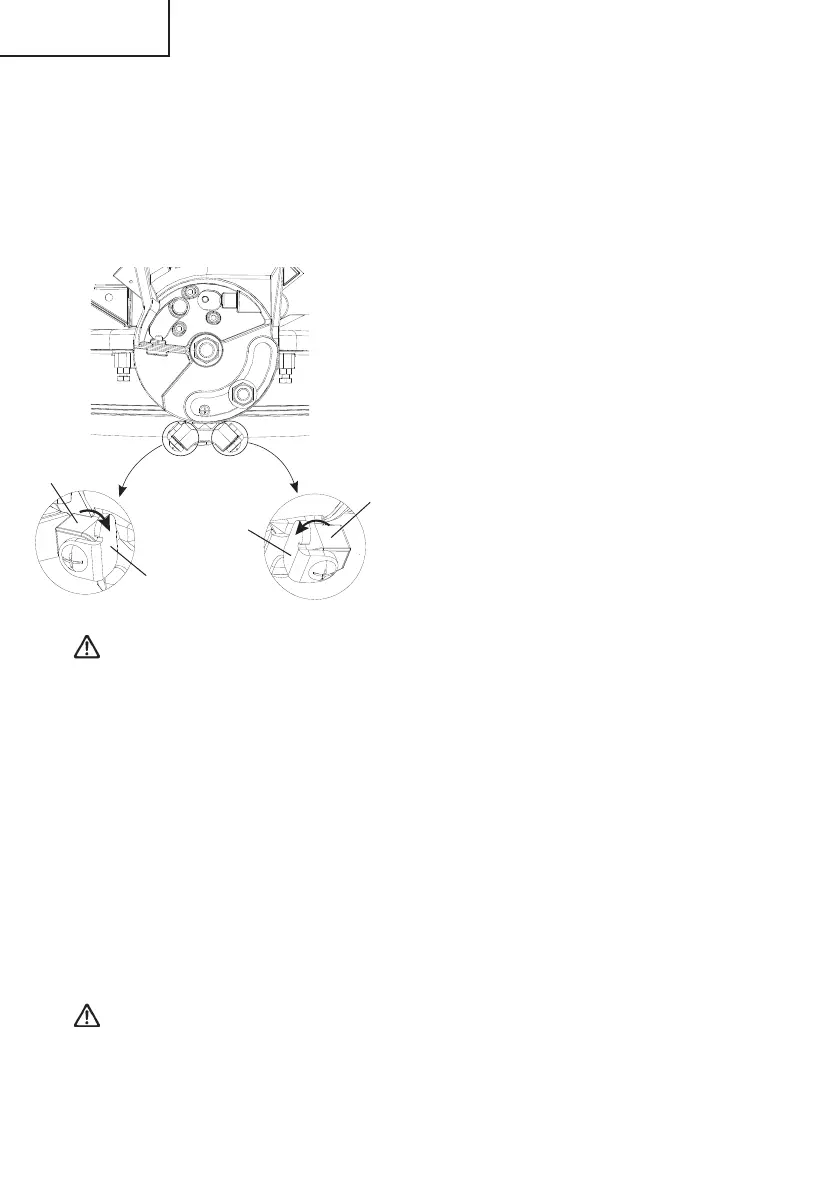

NOTA: Si se necesita bisel izquierdo en 48°,
deslice la placa de parada de bisel (A)
hacia la derecha lejos del bloque de
parada (A) para lograr el bisel izquierdo
en 48°.
Si se necesita bisel derecho en 48°,
deslice la placa de parada de bisel (B)
hacia la izquierda lejos del bloque de
parada (B) para lograr el bisel derecho en
48°.
Utilice además la placa de anclaje.
(Refi érase a la Fig. 19-b)
ADVERTENCIA: Cuando la pieza de trabajo esté asegurada en la parte
izquierda o derecha de la hoja de sierra, la parte de corte
corto entrará en contacto con el resto de la parte derecha o
izquierda de dicha hoja. Desconecte siempre la alimentación
y deje que la hoja de sierra se pare completamente antes de
levantar le empuña dura de la pieza de trabajo.
Si levanta la empuñadura mientras la hoja de sierra está
girando, la pieza de corte puede atascarse contra la hoja de
sierra haciendo que se esparzan peligrosamente virutas.
Cuando pare en la mitad la operación de corte en bisel,
comience a cortar después de haber devuelto la cabeza del
motor hasta la posición inicial.
Si comenzase en el medio, sin haber tirado hacia atrás,
el revestimiento de protección inferior podría quedar
enganchada en la ranura de corte de la pieza de trabajo y
entrar en contacto con la pieza de trabajo.
PRECAUCIÓN: * Si no apretase fi rmemente la cabeza del motor podría
mover o deslizarse repentinamente y causar lesiones.
Cerciórese de apretar sufi cientemente la sección de la
cabeza del motor para que no se mueva.
Fig. 29
Placa de parada (A)
Placa de
parada (B)
Bloque de
parada (A)
Bloque de
parada (B)
000BookC10FSHC(T)NA.indb112000BookC10FSHC(T)NA.indb112 2019/02/2516:35:402019/02/2516:35:40
