Español
* Siempre verifi que que la empuñadura de bloqueo de bisel
está fi jada y el cabezal del motor está sujeto. Si intentase
cortar en ángulo sin inmovilizar la cabeza del motor, ésta
podría desplazarse inesperadamente y causar lesiones.
6. Pasador de ajuste de 33.9° (A) para moldeados de corona (Fig. 28)
(1) Empuje el pasador de ajuste del bisel (A) hacia la parte trasera de la máquina.
(2) Afl oje la empuñadura de bloqueo del bisel.
(3) Incline el cabezal de corte hasta que el pasador de ajuste (A) pare el ángulo de bisel a
33.9° sobre la escala del bisel.
(4) Apriete la empuñadura de bloqueo del bisel para bloquear el cabezal de corte en
posición. (refi érase a la Fig. 28)
7. Procedimientos de corte de inglete
(1) Desbloquee la mesa de inglete
levantando la empuñadura de bloqueo
de inglete.
(2) Mientras presiona hacia abajo en
el botón de bloqueo de parada en
positivo, agarre la empuñadura de
bloqueo de inglete y rote la mesa a
izquierda o derecha hasta el ángulo
deseado.
(3) Una vez logrado el ángulo de inglete
deseado, suelte el botón de bloqueo
de pareada en positivo y presione
hacia abajo la empuñadura de bloqueo
de inglete para fi jar la mesa en su sitio.
(4) Si el ángulo de inglete deseado NO es una de las nueve paradas en positivo indicadas
debajo, consulte la sección del botón de anulación de detención de inglete en la
página 101.
(5) Encienda la guía láser y coloque la pieza de trabajo sobre la mesa para la alineación
previa de su corte.
PRECAUCIÓN: Siempre verifi que que la empuñadura de bloqueo de inglete
está fi jada y la mesa giratoria está sujeta.
Si intenta realizar un corte en ángulo sin fi jar la mesa
giratoria, ésta puede moverse de forma inesperada y
provocar lesiones.
NOTA: * En las posiciones hacia la derecha y la izquierda existen paradas a 0°,
centro, 15°, 22.5°, 31.6°, y 45°.
Compruebe que la escala de ingletes y la punta del indicador estén
adecuadamente alineadas.
* La operación de la sierra con la escala y el indicador de inglete no
alineados resultará en una precisión de corte defi ciente.

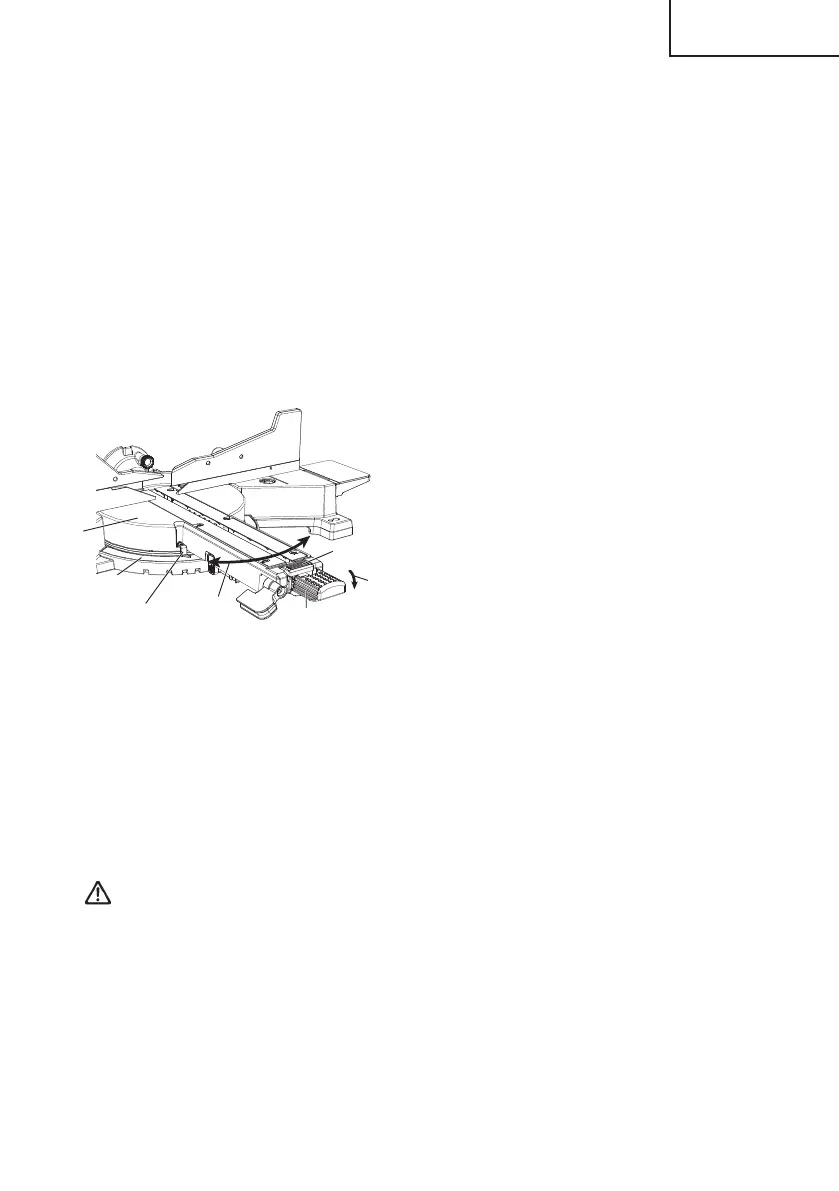

Fig. 30
Escala de inglete
Indicador
(Para escala
de inglete)
Apretar
Girar la
mesa
giratoria
Empuñadura de
bloqueo de inglete
Botón de bloqueo de
parada en positivo
Mesa
giratoria
